IC 555 Timer

Panduan Timer IC 555 untuk perancang sirkuit, insinyur, dan penghobi elektronik

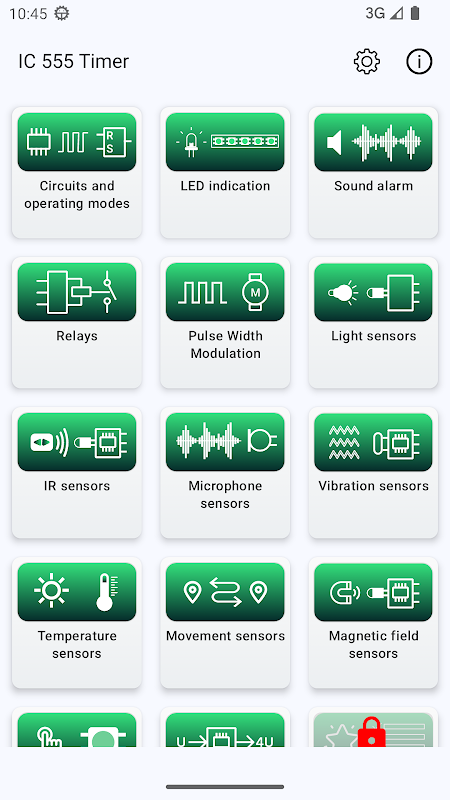

Aplikasi ini berisi sekitar 60 tutorial dan diagram menggunakan rangkaian IC 555. Ini akan berguna bagi pemula dan penggemar elektronik berpengalaman, pelajar dan insinyur. Aplikasi ini dapat digunakan sebagai referensi dalam membuat berbagai rangkaian dan proyek elektronik dengan 555 timer.

Aplikasi ini berisi tautan, kalkulator, dan panduan berikut:

Diagram skema dan mode operasi

• 555 Timer

• Struktur internal

• Pinout seri 555

• Pinout seri 556

• Pinout seri 558

• Timer berdasarkan teknologi CMOS

• Mode monostabil

• Mode bisstabil

• Modus astabil

• Pemicu Schmitt

• Menghubungkan modul dari Arduino Sensor Kit

Indikasi LED

• Menghubungkan LED

• Koneksi LED dua arah

• Modul pemancar laser KY-008

• Modul LED Warna Berkedip Otomatis KY-034

Alarm suara

• Alarm berbunyi

• Sirene dua nada

• Modul buzzer pasif KY-006

• Modul buzzer aktif KY-012

Relai

• Kendali relai

• Modul relai KY-019

Modulasi Lebar Pulsa

• Modulasi lebar pulsa (PWM)

• Generator dengan duty cycle tetap 50%

• Sirkuit dengan siklus kerja kurang dari 50%

• Pengontrol kecepatan motor listrik

• Modul SMD LED penuh warna KY-009 RGB

• Modul LED penuh warna KY-016 RGB

Sensor cahaya

• Detektor tingkat cahaya

• Komparator sensor cahaya

• Modul pengukuran cahaya KY-018

Sensor IR

• Modul relai foto KY-010

• Modul sensor api KY-026

• Timer dengan input optokopler

Sensor mikrofon

• Modul mikrofon KY-037

• Modul sensor suara mikrofon KY-038

Sensor getaran

• Modul saklar getar KY-002

• Modul sensor ketukan KY-031

Sensor suhu

• Sensor temperatur

• Modul sensor suhu analog KY-013

• Modul sensor suhu KY-028

Sensor gerakan

• Modul sakelar kemiringan merkuri KY-017

• Modul sensor penghindar rintangan KY-032

• Modul pelacakan garis KY-033

• Modul sakelar kemiringan KY-020

Sensor medan magnet

• Modul sensor magnetik KY-003 Hall

• Modul saklar buluh magnetik KY-021

• Modul aula magnetik linier KY-024

• Modul saklar buluh KY-025

• Modul sensor Hall magnetik analog KY-035

Sensor dan tombol sentuh

• Menghilangkan pantulan kontak

• Modul tombol KY-004

• Modul sensor sentuh KY-036

Konverter tegangan

• Pengganda tegangan

• Konverter tegangan polaritas negatif

Program ini telah diterjemahkan ke dalam delapan bahasa: Inggris, Prancis, Jerman, Italia, Portugis, Rusia, Spanyol, Ukraina.

Konten aplikasi diperbarui dan ditambah dengan rilis setiap versi baru.
