IC 555 Timer

Panduan Pemasa IC 555 untuk pereka litar, jurutera dan penggemar elektronik

Aplikasi ini mengandungi kira-kira 60 tutorial dan gambar rajah menggunakan siri IC 555. Ia berguna untuk pemula dan peminat elektronik, pelajar dan jurutera berpengalaman. Aplikasi ini boleh digunakan sebagai rujukan apabila mencipta pelbagai litar elektronik dan projek dengan 555 pemasa.

Aplikasi ini mengandungi pautan, kalkulator dan panduan berikut:

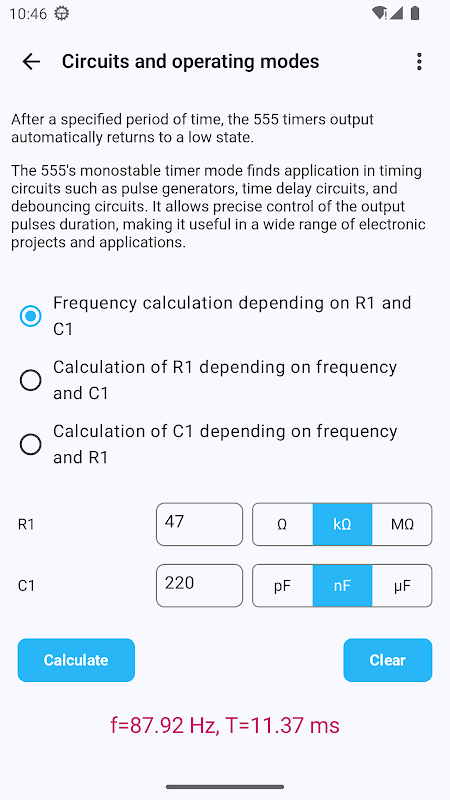

Gambar rajah skema dan mod pengendalian

• 555 Pemasa

• Struktur dalaman

• Pinout Siri 555

• Pinout Siri 556

• Pinout Siri 558

• Pemasa berdasarkan teknologi CMOS

• Mod monostabil

• Mod bistable

• Mod Astabil

• Pencetus Schmitt

• Menyambung modul daripada Kit Sensor Arduino

Petunjuk LED

• Menyambung LED

• Sambungan LED dua hala

• Modul pemancar laser KY-008

• Modul LED Warna Berkelip Automatik KY-034

Penggera bunyi

• Penggera bunyi

• Siren dua nada

• Modul buzzer pasif KY-006

• Modul buzzer aktif KY-012

Geganti

• Kawalan geganti

• Modul geganti KY-019

Modulasi Lebar Nadi

• Modulasi lebar nadi (PWM)

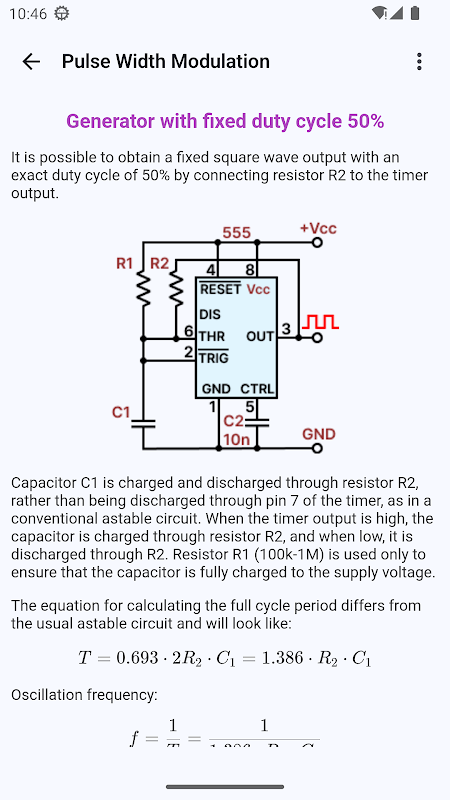

• Penjana dengan kitaran tugas tetap 50%

• Litar dengan kitaran tugas kurang daripada 50%

• Pengawal kelajuan motor elektrik

• Modul SMD LED warna penuh KY-009 RGB

• Modul LED warna penuh KY-016 RGB

Penderia cahaya

• Pengesan aras cahaya

• Pembanding sensor cahaya

• Modul pengukuran cahaya KY-018

Penderia IR

• Modul geganti foto KY-010

• Modul sensor nyalaan KY-026

• Pemasa dengan input optocoupler

Penderia mikrofon

• Modul mikrofon KY-037

• Modul sensor bunyi mikrofon KY-038

Penderia getaran

• Modul suis getaran KY-002

• Modul sensor ketukan KY-031

Penderia suhu

• Pengesan suhu

• Modul sensor suhu analog KY-013

• Modul sensor suhu KY-028

Penderia pergerakan

• Modul suis kecondongan merkuri KY-017

• Modul sensor pengelakan halangan KY-032

• Modul penjejakan talian KY-033

• Modul suis kecondongan KY-020

Penderia medan magnet

• Modul sensor magnet Dewan KY-003

• Modul suis buluh magnetik KY-021

• Modul dewan magnet linear KY-024

• Modul suis buluh KY-025

• Modul sensor Dewan magnet analog KY-035

Penderia sentuh dan butang

• Menghapuskan lantunan kenalan

• Modul butang KY-004

• Modul sensor sentuh KY-036

Penukar voltan

• Pengganda voltan

• Penukar voltan kekutuban negatif

Program ini telah diterjemahkan ke dalam lapan bahasa: Inggeris, Perancis, Jerman, Itali, Portugis, Rusia, Sepanyol, Ukraine.

Kandungan aplikasi dikemas kini dan ditambah dengan keluaran setiap versi baharu.

Nota: Tanda dagangan Arduino, serta semua nama dagangan lain yang disebut dalam program ini, adalah tanda dagangan berdaftar syarikat masing-masing. Program ini dibangunkan oleh pembangun bebas dan sama sekali tidak bergabung dengan syarikat-syarikat ini
