IC 555 Timer

Questa applicazione contiene circa 60 tutorial e diagrammi che utilizzano la serie IC 555. Sarà utile sia ai principianti che agli appassionati di elettronica esperti, studenti e ingegneri. Questa applicazione può essere utilizzata come riferimento durante la creazione di vari circuiti elettronici e progetti con timer 555.

L'app contiene i seguenti collegamenti, calcolatori e guide:

Schema schematico e modalità operative

• 555 timer

• Struttura interna

• Piedinatura serie 555

• Piedinatura serie 556

• Piedinatura serie 558

• Temporizzatori basati sulla tecnologia CMOS

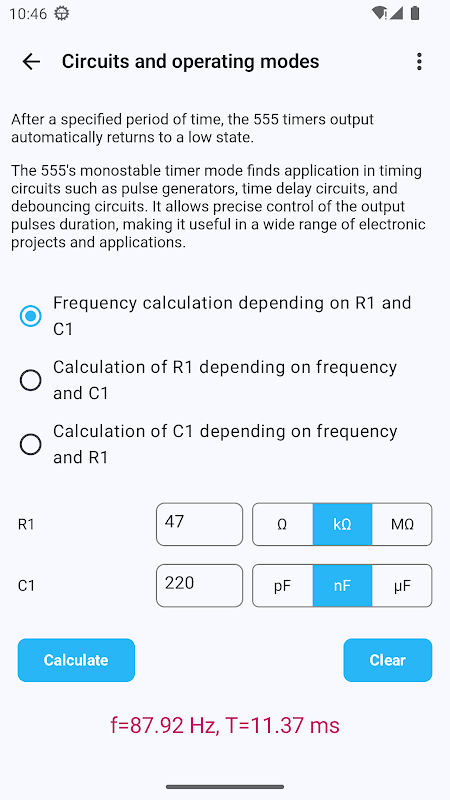

• Modalità monostabile

• Modalità bistabile

• Modalità astabile

• Trigger di Schmitt

• Collegamento dei moduli da Arduino Sensor Kit

Indicazione LED

• Collegamento dei LED

• Collegamento LED bidirezionale

• Modulo trasmettitore laser KY-008

• Modulo LED a colori lampeggiante automatico KY-034

Allarme sonoro

• Allarme sonoro

• Sirena bitonale

• Modulo cicalino passivo KY-006

• Modulo buzzer attivo KY-012

Relè

• Controllo relè

• Modulo relè KY-019

Modulazione della larghezza dell'impulso

• Modulazione di larghezza di impulso (PWM)

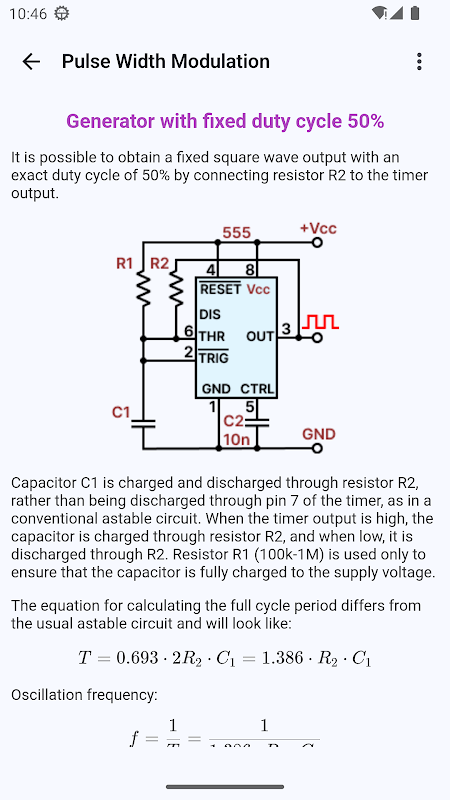

• Generatore con ciclo di lavoro fisso 50%

• Circuito con un ciclo di lavoro inferiore al 50%

• Regolatore di velocità del motore elettrico

• Modulo SMD LED a colori RGB KY-009

• Modulo LED a colori RGB KY-016

Sensori di luce

• Rilevatore del livello di luce

• Comparatore di sensori di luce

• Modulo di misurazione della luce KY-018

Sensori IR

• Modulo relè fotografico KY-010

• Modulo sensore fiamma KY-026

• Temporizzatore con ingresso fotoaccoppiatore

Sensori del microfono

• Modulo microfonico KY-037

• Modulo sensore sonoro del microfono KY-038

Sensori di vibrazione

• Modulo interruttore vibrazioni KY-002

• Modulo sensore di detonazione KY-031

Sensori di temperatura

• Termometro

• Modulo sensore di temperatura analogico KY-013

• Modulo sensore di temperatura KY-028

Sensori di movimento

• Modulo interruttore di inclinazione al mercurio KY-017

• Modulo sensore evitamento ostacoli KY-032

• Modulo di tracciamento linea KY-033

• Modulo interruttore di inclinazione KY-020

Sensori di campo magnetico

• KY-003 Modulo sensore magnetico Hall

• Modulo interruttore reed magnetico KY-021

• Modulo di ingresso magnetico lineare KY-024

• Modulo interruttore reed KY-025

• Modulo sensore Hall magnetico analogico KY-035

Sensori e pulsanti tattili

• Eliminazione del rimbalzo dei contatti

• Modulo pulsanti KY-004

• Modulo sensore tattile KY-036

Convertitori di tensione

• Duplicatore di tensione

• Convertitore di tensione a polarità negativa

Il programma è stato tradotto in otto lingue: inglese, francese, tedesco, italiano, portoghese, russo, spagnolo, ucraino.

Il contenuto dell'applicazione viene aggiornato e integrato con il rilascio di ogni nuova versione.
