IC 555 Timer

IC 555 Timersgids voor circuitontwerpers, ingenieurs en elektronicahobbyisten

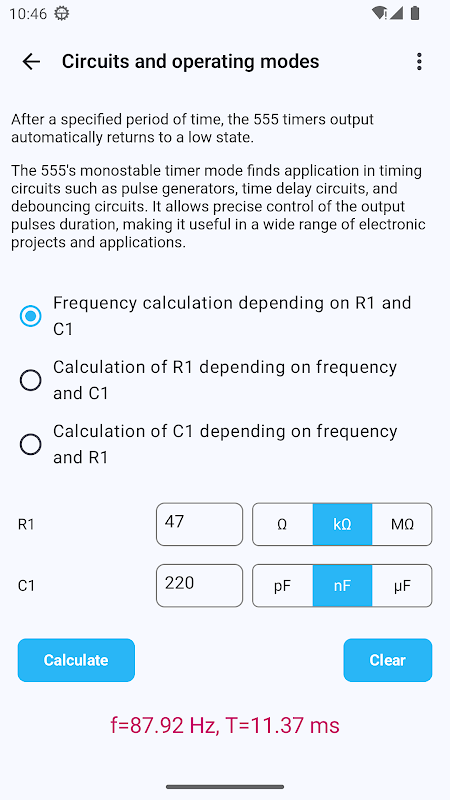

Deze applicatie bevat ongeveer 60 tutorials en diagrammen met behulp van de IC 555-serie. Het zal nuttig zijn voor zowel beginners als ervaren elektronicaliefhebbers, studenten en ingenieurs. Deze applicatie kan als referentie worden gebruikt bij het maken van verschillende elektronische circuits en projecten met 555 timers.

De app bevat de volgende links, rekenmachines en handleidingen:

Schematisch diagram en bedrijfsmodi

• 555 timers

• Interne structuur

• Serie 555 pin-out

• Serie 556 pin-out

• Serie 558 pin-out

• Timers gebaseerd op CMOS-technologie

• Monostabiele modus

• Bistabiele modus

• Astabiele modus

• Schmitt trigger

• Modules uit Arduino Sensor Kit aansluiten

LED-indicatie

• LED's aansluiten

• Tweeweg LED-aansluiting

• KY-008 laserzendermodule

• KY-034 Automatisch knipperende kleuren-LED-module

Geluidsalarm

• Geluidsalarm

• Tweetonige sirene

• KY-006 passieve zoemermodule

• KY-012 actieve zoemermodule

relais

• Relaisbesturing

• KY-019 relaismodule

Pulsbreedtemodulatie

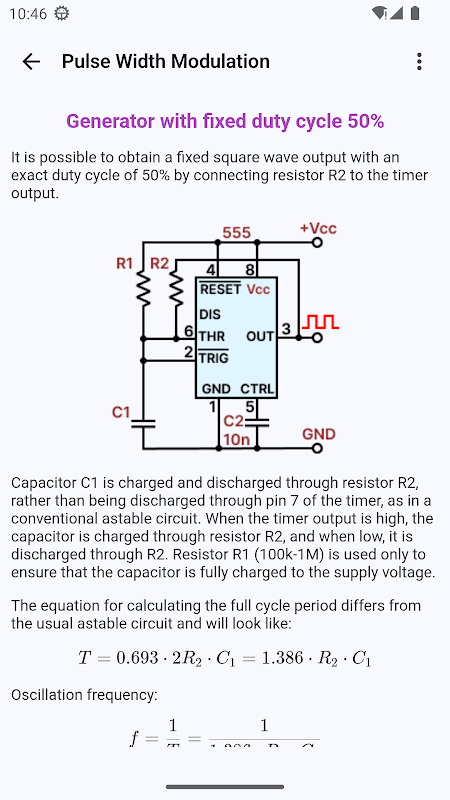

• Pulsbreedtemodulatie (PWM)

• Generator met vaste inschakelduur 50%

• Circuit met een inschakelduur van minder dan 50%

• Snelheidsregelaar elektrische motor

• KY-009 RGB full-colour LED SMD-module

• KY-016 RGB full-colour LED-module

Lichtsensoren

• Lichtniveaudetector

• Lichtsensor-comparator

• KY-018 lichtmeetmodule

IR-sensoren

• KY-010 fotorelaismodule

• KY-026 vlamsensormodule

• Timer met optocoupleringang

Microfoonsensoren

• KY-037 microfoonmodule

• KY-038 microfoongeluidsensormodule

Trillingssensoren

• KY-002 trillingsschakelmodule

• KY-031 pingelsensormodule

Temperatuur sensoren

• Temperatuursensor

• KY-013 analoge temperatuursensormodule

• KY-028 temperatuursensormodule

Bewegingssensoren

• KY-017 kwik kantelschakelaarmodule

• KY-032 sensormodule voor het vermijden van obstakels

• KY-033 lijnvolgmodule

• KY-020 kantelschakelaarmodule

Magnetische veldsensoren

• KY-003 Hall magnetische sensormodule

• KY-021 magnetische reedschakelaarmodule

• KY-024 lineaire magnetische halmodule

• KY-025 reedschakelaarmodule

• KY-035 analoge magnetische Hall-sensormodule

Aanraaksensoren en knoppen

• Het elimineren van contactbounce

• KY-004 knopmodule

• KY-036 aanraaksensormodule

Spanningsomzetters

• Spanningsverdubbelaar

• Spanningsomvormer met negatieve polariteit

Het programma is vertaald in acht talen: Engels, Frans, Duits, Italiaans, Portugees, Russisch, Spaans en Oekraïens.

De inhoud van de applicatie wordt bijgewerkt en aangevuld met de release van elke nieuwe versie.

Opmerking: Het Arduino-handelsmerk, evenals alle andere handelsnamen die in dit programma worden genoemd, zijn geregistreerde handelsmerken van hun respectieve bedrijven. Dit programma is ontwikkeld door een onafhankelijke ontwikkelaar en is op geen enkele manier verbonden met deze bedrijven
