ECStudio

इस ऐप को खरीदने से पहले आप "इलेक्ट्रिक सर्किट स्टूडियो" नाम के मुफ्त संस्करण (विज्ञापनों के साथ) की कोशिश कर सकते हैं। पूरा प्रलेखन ecstudiosystems.com/help पर उपलब्ध है

इलेक्ट्रिक सर्किट स्टूडियो से अपने सर्किट प्राप्त करने के लिए, मेनू का उपयोग करके उन्हें निर्यात करें - निर्यात / आयात - अपने सभी सर्किट का निर्यात ... इलेक्ट्रिक सर्किट स्टूडियो में, और फिर उन्हें मेनू - निर्यात / आयात - चयनित सर्किट का आयात करके ... ECStudio में आयात करें।

ECStudio इलेक्ट्रॉनिक सर्किट, SPICE सिमुलेशन और सर्किट की गणना के लिए उपयोग किए जाने वाले उपकरणों का एक सेट है। इन साधनों को सूचना केंद्रों द्वारा पूरक किया जाता है जिसमें बुनियादी इलेक्ट्रिकल प्रमेय, कानून और सर्किट की व्याख्या करने वाले संसाधन, कनेक्टर पिनआउट और छोटी इंटरैक्टिव पुस्तक शामिल हैं। यह इलेक्ट्रॉनिक्स में रुचि रखने वाले सभी इलेक्ट्रॉनिक्स शौकीनों, छात्रों, या अन्य लोगों के लिए एक उपयोगी अनुप्रयोग है।

• योजनाबद्ध संपादक और स्पाइस सिम्युलेटर

ये उपकरण बनाए गए सर्किट के सर्किट आरेख और स्पाइस विश्लेषण के आसान निर्माण की अनुमति देते हैं। ECStudio सिम्युलेटर सिम्युलेटेड परिणामों के दृश्य प्रतिनिधित्व पर केंद्रित है, जैसे कि नकली वॉल्टेज और धाराओं को पाठ या ग्राफ़ के रूप में सर्किट में कहीं और रखा जा सकता है। इसके अलावा, वोल्टेज और वोल्टेज की परिमाण और ध्रुवता को दृश्य संकेतकों द्वारा दर्शाया जा सकता है, इसलिए आप परिणामों को जल्दी से देख सकते हैं। सभी परिणामों को अतिरिक्त रूप से शीर्ष भूखंड पर प्रदर्शित किया जा सकता है, जहां उन्हें दो कर्सर का उपयोग करके पता लगाया जा सकता है।

डीसी, एसी और क्षणिक विश्लेषण समर्थित हैं।

सिमुलेशन को बार-बार (क्षणिक विश्लेषण में) चलाया जा सकता है और परिणाम एक उपयोगकर्ता नियंत्रित गति (सभी विश्लेषण प्रकारों में) के साथ लगातार प्रदर्शित किए जा सकते हैं, या सभी सिमुलेशन परिणाम तुरंत प्रदर्शित होते हैं। जब परिणाम लगातार दिखाए जाते हैं, तो आप बार में सर्किट तत्वों के मापदंडों को नियंत्रित कर सकते हैं और वास्तविक समय में परिणामों का परिवर्तन देख सकते हैं।

एसी विश्लेषण में, आप परिमाण और वास्तविक मूल्य, काल्पनिक मूल्य और वोल्टेज और धाराओं का चरण प्रदर्शित कर सकते हैं।

योजनाबद्ध संपादक पूर्ववत और फिर से समर्थन करता है और कई चयनित तत्वों के साथ काम कर रहा है। तारों को छोड़कर सभी तत्व तत्वों के अंदर पाठ के उचित रोटेशन और फ्लिपिंग की अनुमति देते हैं।

समर्थित तत्व: तार, जमीन, रोकनेवाला, संधारित्र, ध्रुवीकृत संधारित्र, प्रारंभ करनेवाला, डीसी वोल्टेज स्रोत, नाड़ी स्रोत, साइनसोइडल स्रोत, डीसी वर्तमान स्रोत, पाठ, चित्र, डायोड, जेनर डायोड, एलईडी, ट्रांजिस्टर (NPN, PNP, NMOS, PMOS) , NJFET, PJFET), लॉजिक गेट्स (NOT, AND, NAND, OR, NOR, XOR, XNOR), SR लैच, D फ्लिप-फ्लॉप, T फ्लिप-फ्लॉप, JK फ्लिप-फ्लॉप, ऑपरेशनल एम्पलीफायर, 555 टाइमर, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, पोटेंशियोमीटर, ट्रांसफार्मर, स्विच SPST, स्विच SPDT, खुले पुश-बटन, बंद पुश-बटन, रिले SPST, रिले SPDT, क्रॉसओवर।

स्क्रीनशॉट और पूरे सर्किट का निर्यात भी समर्थित है।

तारों को ऑटोरिंग का उपयोग करके तैयार किया जाता है या उन्हें एकल-खंड लाइनों का उपयोग करके मैन्युअल रूप से तैयार किया जा सकता है।

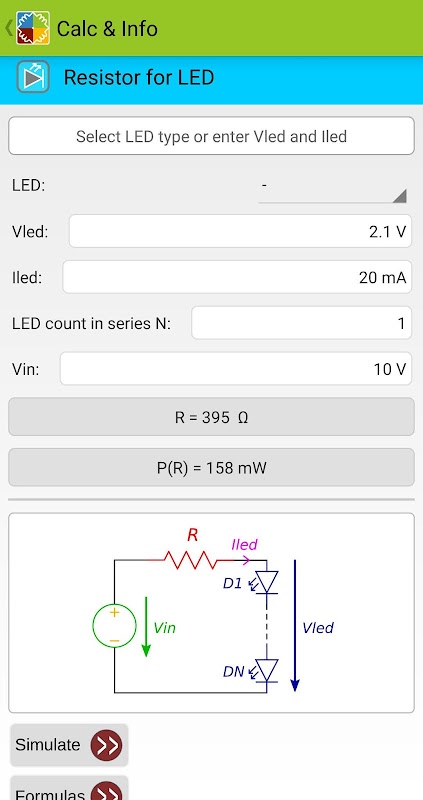

• कैलकुलेटर: ओम का नियम, श्रृंखला / समानांतर में प्रतिरोध, श्रृंखला-समानांतर सर्किट, Y- डेल्टा परिवर्तन, वोल्टेज क्षीणन के लिए रोकनेवाला, विद्युत कैलकुलेटर, वोल्टेज विभक्त, वर्तमान विभक्त, RLC प्रतिक्रिया / प्रतिबाधा, LC विस्मय, निष्क्रिय फिल्टर, संधारित्र चार्जिंग ट्रांसफार्मर की गणना, एलईडी के लिए रेसिस्टर, जेनर डायोड, ऑपरेशनल एम्पलीफायर, LM317 वोल्टेज रेगुलेटर, 555 टाइमर, ए / डी और डी / ए कन्वर्टर्स, कॉइल इंडक्शन, वोल्टेज ड्रॉप, रेजिस्टर कलर कोड, एसएमआर रेसिस्टर कोड, इंडक्टर कलर कोड, आरएमएस कैलकुलेटर, आवृत्ति / अवधि कनवर्टर, बैटरी क्षमता रूपांतरण, बैटरी जीवन, डेसीबल कनवर्टर, पीसीबी ट्रेस चौड़ाई कैलकुलेटर

• कनेक्टर पिनआउट

SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple लाइटनिंग, Apple डॉक, RS-232, Sata, eSata, PS / 2, ATX पावर कनेक्टर, एसडी कार्ड, सिम कार्ड, ईथरनेट RJ45, RJ11, RJ14, RJ25 , कार ऑडियो, XLR, LED, रास्पबेरी GPIO के लिए ISO10487

• संसाधन

वायर साइज, वायर इंसुलेशन कलर्स, एम्पैसिटी, रेसिस्टिविटी, रेजिस्टर मान, कैपेसिटर कोड, कैपेसिटर वैल्यू, एसएमडी पैकेज, माप की इकाइयाँ, एसआई उपसर्ग, एकीकृत सर्किट की 7400 श्रृंखला, वोल्ट रेगुलेटर, लॉजिक गेट, इलेक्ट्रिकल सिंबल, यूएसबी स्पेसिफिकेशन्स
