Electric Circuit Studio

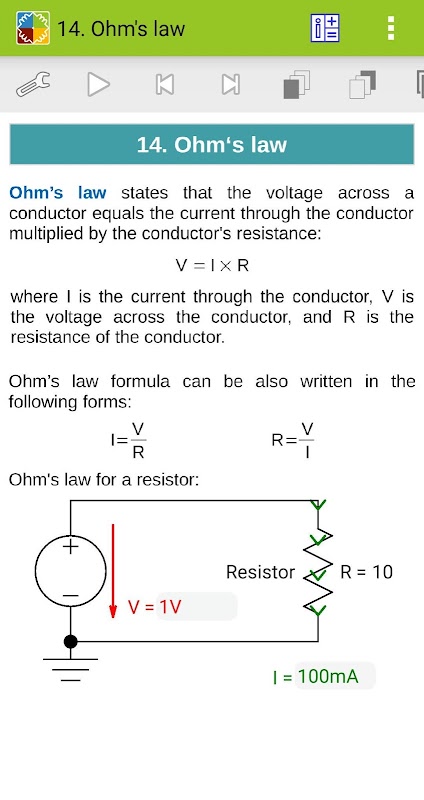

इलेक्ट्रिक सर्किट स्टूडियो इलेक्ट्रॉनिक सर्किट बनाने, स्पाइस सिमुलेशन और सर्किट की गणना के लिए उपयोग किए जाने वाले उपकरणों का एक सेट है। इन उपकरणों को संसाधनों, कनेक्टर पिनआउट और बुनियादी विद्युत प्रमेयों, कानूनों और सर्किटों को समझाने वाली लघु इंटरैक्टिव पुस्तक वाले सूचना केंद्र द्वारा पूरक किया जाता है। यह सभी इलेक्ट्रॉनिक्स शौकीनों, छात्रों या इलेक्ट्रॉनिक्स में रुचि रखने वाले अन्य लोगों के लिए एक उपयोगी एप्लिकेशन है।

• योजनाबद्ध संपादक और स्पाइस सिम्युलेटर

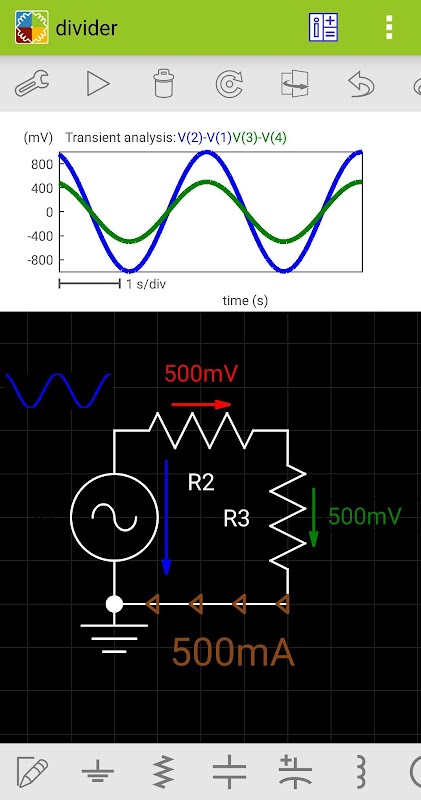

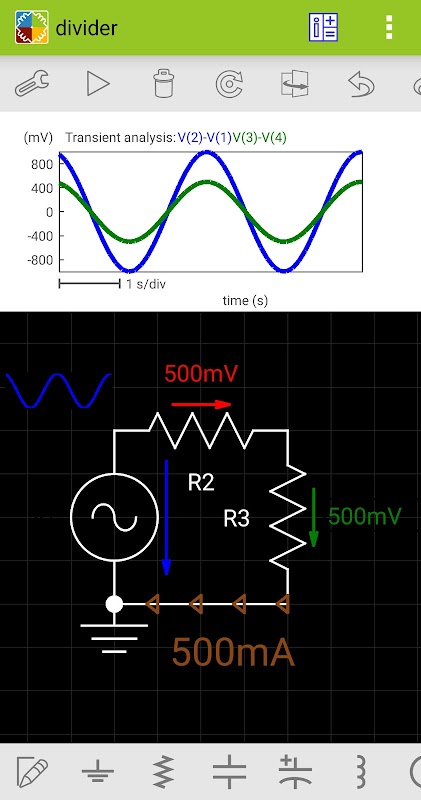

ये उपकरण सर्किट आरेखों के आसान निर्माण और निर्मित सर्किटों के SPICE विश्लेषण की अनुमति देते हैं। सिम्युलेटर सिम्युलेटेड परिणामों के दृश्य प्रतिनिधित्व पर केंद्रित है, जैसे कि सिम्युलेटेड वोल्टेज और धाराओं को टेक्स्ट या ग्राफ़ के रूप में सर्किट में कहीं और रखा जा सकता है। इसके अलावा, वोल्टेज और धाराओं के परिमाण और ध्रुवता को दृश्य संकेतकों द्वारा दर्शाया जा सकता है, ताकि आप परिणामों को जल्दी से देख सकें। सभी परिणाम अतिरिक्त रूप से शीर्ष प्लॉट पर प्रदर्शित किए जा सकते हैं, जहां उन्हें दो कर्सर का उपयोग करके खोजा जा सकता है।

डीसी, एसी और क्षणिक विश्लेषण समर्थित हैं।

सिमुलेशन को बार-बार चलाया जा सकता है (क्षणिक विश्लेषण में) और परिणाम उपयोगकर्ता नियंत्रित गति (सभी विश्लेषण प्रकारों में) के साथ लगातार प्रदर्शित किए जा सकते हैं, या सभी सिमुलेशन परिणाम तुरंत प्रदर्शित किए जा सकते हैं। जब परिणाम लगातार दिखाए जाते हैं, तो आप सीक बार द्वारा सर्किट तत्वों के मापदंडों को नियंत्रित कर सकते हैं और वास्तविक समय में परिणामों में बदलाव देख सकते हैं।

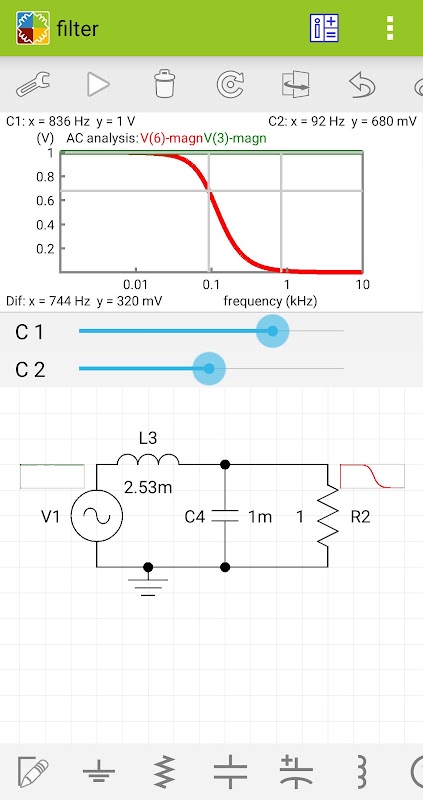

एसी विश्लेषण में, आप वोल्टेज और धाराओं के परिमाण, वास्तविक मूल्य, काल्पनिक मूल्य और चरण को प्रदर्शित कर सकते हैं।

योजनाबद्ध संपादक पूर्ववत और फिर से करने का समर्थन करता है और कई चयनित तत्वों के साथ भी काम करता है। तारों को छोड़कर सभी तत्व तत्वों के अंदर पाठ के उचित घुमाव और फ़्लिपिंग की अनुमति देते हैं।

समर्थित तत्व: तार, जमीन, अवरोधक, संधारित्र, ध्रुवीकृत संधारित्र, प्रारंभ करनेवाला, डीसी वोल्टेज स्रोत, पल्स स्रोत, साइनसोइडल स्रोत, डीसी वर्तमान स्रोत, पाठ, चित्र, डायोड, जेनर डायोड, एलईडी, ट्रांजिस्टर (एनपीएन, पीएनपी, एनएमओएस, पीएमओएस) , NJFET, PJFET), लॉजिक गेट्स (NOT, AND, NAND, OR, NOR, XOR, XNOR), SR लैच, D फ्लिप-फ्लॉप, टी फ्लिप-फ्लॉप, जेके फ्लिप-फ्लॉप, ऑपरेशनल एम्पलीफायर, 555 टाइमर, एलएम317, एलएम337, 7805, 7905, वीसीवीएस, वीसीसीएस, सीसीवीएस, सीसीसीएस, पोटेंशियोमीटर, ट्रांसफार्मर, स्विच एसपीएसटी, स्विच एसपीडीटी, ओपन पुश-बटन , बंद पुश-बटन, रिले एसपीएसटी, रिले एसपीडीटी, क्रॉसओवर।

स्क्रीनशॉट और पूरे सर्किट को निर्यात करना भी समर्थित है।

तारों को ऑटोरूटिंग का उपयोग करके खींचा जाता है या उन्हें एकल-खंड लाइनों का उपयोग करके मैन्युअल रूप से खींचा जा सकता है।

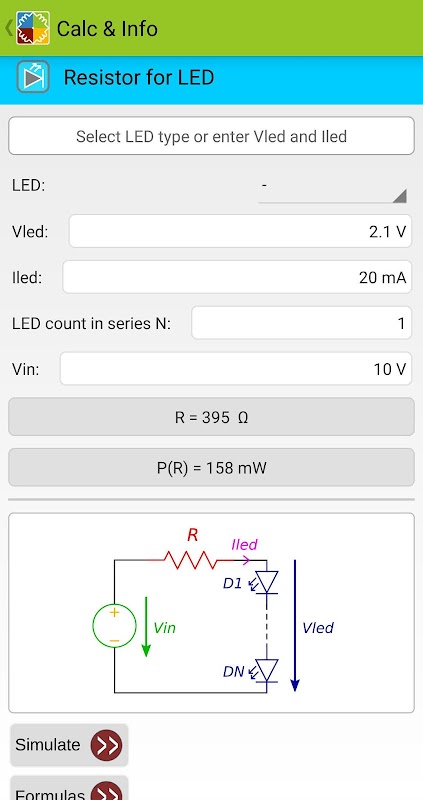

• कैलकुलेटर: ओम का नियम, श्रृंखला/समानांतर में प्रतिरोधक, श्रृंखला-समानांतर सर्किट, वाई-डेल्टा परिवर्तन, वोल्टेज क्षीणन के लिए प्रतिरोधी, पावर कैलकुलेटर, वोल्टेज विभक्त, वर्तमान विभक्त, आरएलसी प्रतिक्रिया/प्रतिबाधा, एलसी अनुनाद, निष्क्रिय फिल्टर, कैपेसिटर चार्जिंग, ट्रांसफार्मर गणना, एलईडी के लिए प्रतिरोधी, जेनर डायोड, परिचालन एम्पलीफायर, एलएम 317 वोल्टेज नियामक, 555 टाइमर, ए/डी और डी/ए कन्वर्टर्स, कॉइल इंडक्शन, वोल्टेज ड्रॉप, रेसिस्टर कलर कोड, एसएमडी रेसिस्टर कोड, इंडक्टर कलर कोड, आरएमएस कैलकुलेटर, फ्रीक्वेंसी/पीरियड कनवर्टर, बैटरी क्षमता रूपांतरण, बैटरी लाइफ, डेसीबल कनवर्टर, पीसीबी ट्रेस चौड़ाई कैलकुलेटर

• कनेक्टर पिनआउट

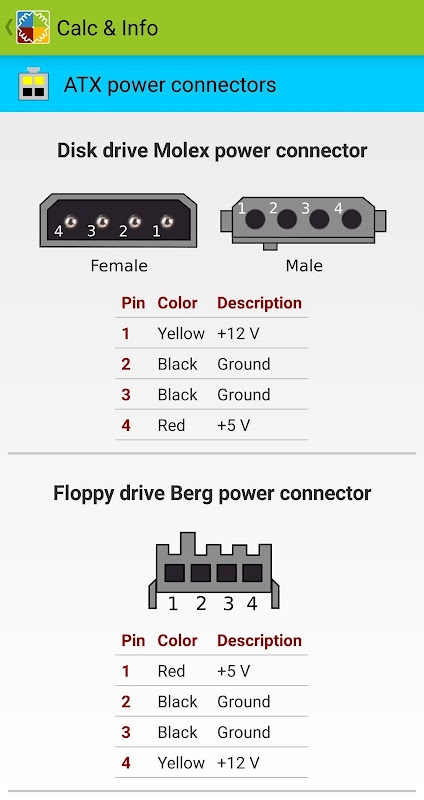

SCART, VGA, DVI, HDMI, फायरवायर, USB, थंडरबोल्ट, Apple लाइटनिंग, Apple डॉक, RS-232, SATA, eSata, PS/2, ATX पावर कनेक्टर, SD कार्ड, सिम कार्ड, ईथरनेट RJ45, RJ11, RJ14, RJ25 , कार ऑडियो, एक्सएलआर, एलईडी, रास्पबेरी जीपीआईओ के लिए ISO10487

• संसाधन

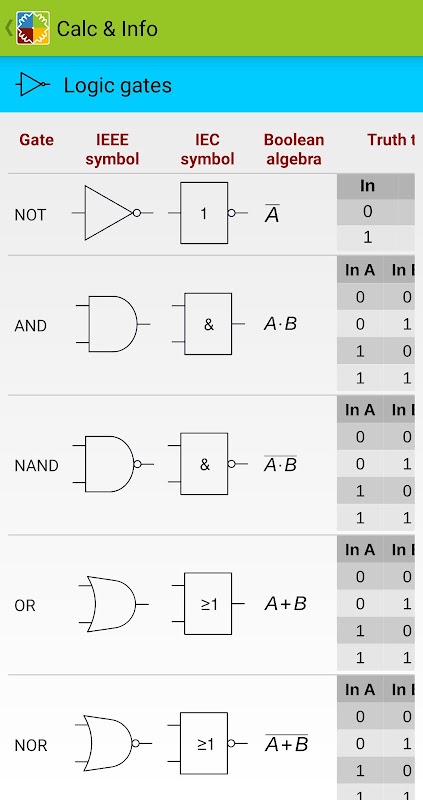

तार का आकार, तार इन्सुलेशन रंग, एम्पेसिटी, प्रतिरोधकता, प्रतिरोधी मान, कैपेसिटर कोड, कैपेसिटर मान, एसएमडी पैकेज, माप की इकाइयां, एसआई उपसर्ग, एकीकृत सर्किट की 7400 श्रृंखला, वोल्टेज नियामक, लॉजिक गेट, विद्युत प्रतीक, यूएसबी विनिर्देश
