Electrical Troubleshooting MS

यह ऐप कैसे काम करता है:

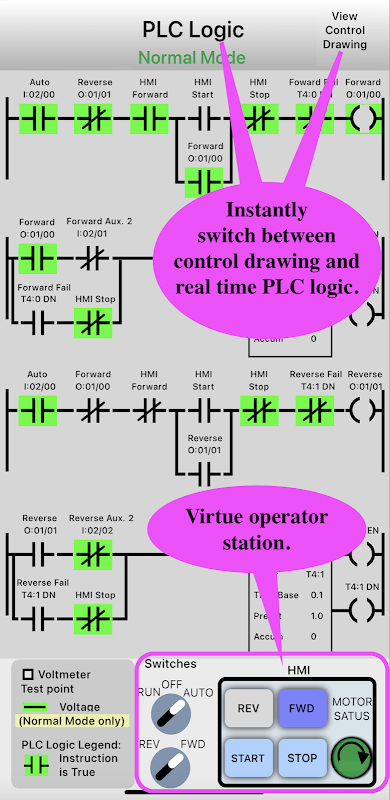

इस ऐप में 17 अलग-अलग विद्युत समस्याएं हैं जिन्हें एक मजेदार और चुनौतीपूर्ण सीखने का अनुभव प्रदान करने के लिए यादृच्छिक रूप से चुना गया है। यह निश्चित रूप से आपको वोल्टमीटर के साथ समस्या निवारण में अधिक कुशल बनने में मदद करेगा। मोटर स्टार्टर एनिमेटेड है ताकि आप आगे और पीछे के बीच अलग-अलग संपर्क कॉन्फ़िगरेशन देख सकें। इस ऐप की एक और अनूठी विशेषता नियंत्रण योजनाबद्ध और वास्तविक समय पीएलसी तर्क के बीच तुरंत आगे और पीछे स्विच करने की क्षमता है। नियंत्रण सर्किट का परीक्षण करने और समस्याओं का पता लगाने में मदद के लिए एक "समस्या निवारण सहायक" भी है।

ऐप प्रारंभ में सामान्य मोड में है। यह आपको अनुभव करने की अनुमति देता है:

- रिवर्सिंग स्टार्टर कैसे काम करता है।

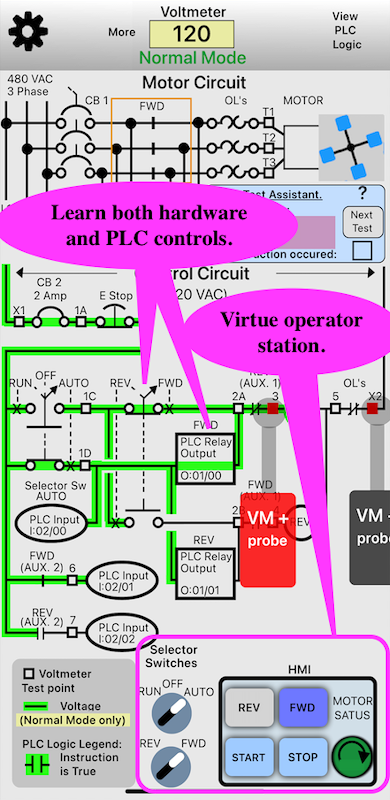

- नियंत्रण सर्किट में विभिन्न परीक्षण बिंदुओं (छोटे काले वर्ग, जो वोल्टमीटर के संपर्क में आने पर लाल हो जाते हैं) पर वोल्टेज मापने के लिए वर्चुअल वोल्टमीटर जांच का उपयोग कैसे करें।

- पीएलसी तर्क का विश्लेषण करें, जब स्टार्टर विभिन्न नियंत्रण मोड रन (एफडब्ल्यूडी और रेव), ऑफ और ऑटो (एफडब्ल्यूडी और आरईवी) में हो।

HMI का नियंत्रण केवल ऑटो में होता है। चयनकर्ता स्विच नियंत्रण सर्किट द्वारा बताए अनुसार काम करते हैं।

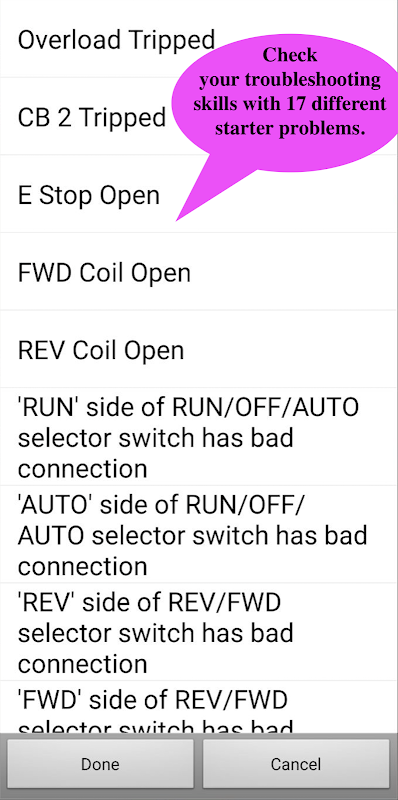

यह समझने के बाद कि मोटर स्टार्टर विभिन्न नियंत्रण मोड में कैसे काम करता है, आप "सेटिंग्स" पर जाकर ('अधिक' बटन (ऐप के शीर्ष पर) और फिर गियर आइकन को स्पर्श करें) और चयन करके अपने समस्या निवारण कौशल की जांच कर सकते हैं। समस्या निवारण मोड. नियंत्रण योजनाबद्ध पर लौटने के लिए "एरो बैक" आइकन स्पर्श करें। आप देखेंगे कि स्क्रीन का बैकग्राउंड हल्का हरा हो गया है, जो दर्शाता है कि यह समस्या निवारण मोड में है और इसमें कोई समस्या है जिसे ढूंढने की आवश्यकता है। परीक्षण के लिए ऑपरेटर स्विच सेट करने में सहायता के लिए नियंत्रण योजना के शीर्ष, दाईं ओर "समस्या निवारण सहायक" का उपयोग करें। समस्या की पहचान करने के लिए वोल्टमीटर जांच और पीएलसी लॉजिक स्क्रीन का उपयोग करें। एक बार जब आपको विश्वास हो जाए कि आपने समस्या की पहचान कर ली है, तो ऐप के शीर्ष पर "समस्या की पहचान की गई" बटन को स्पर्श करें। संभावित समस्याओं की एक सूची दिखाई देगी. यदि आप समस्या का निर्धारण नहीं कर सकते हैं, तो सूची के नीचे, उत्तर प्रदान करने के लिए एक आइटम है। यदि आप नियंत्रण प्रणाली को वापस सामान्य (गैर समस्या निवारण मोड - कोई विद्युत समस्या नहीं) में लाना चाहते हैं और इसके बारे में अधिक जानना चाहते हैं कि यह कैसे काम करता है, तो सेटिंग्स अनुभाग पर जाएं और "समस्या निवारण मोड" को अचयनित करें।

यह वास्तव में किसी भी व्यक्ति के लिए एक महान शिक्षण उपकरण है जो नियंत्रण सर्किट की समस्या निवारण के लिए वोल्टमीटर का पूरी तरह से उपयोग करने में सक्षम होना चाहता है।

उपयोगी सुझाव:

1. नियंत्रण योजना के शीर्ष पर समस्या निवारण सहायक का उपयोग करें। यह है एक "?" इसका उपयोग करने में सहायता के लिए स्पर्श करने हेतु आइकन।

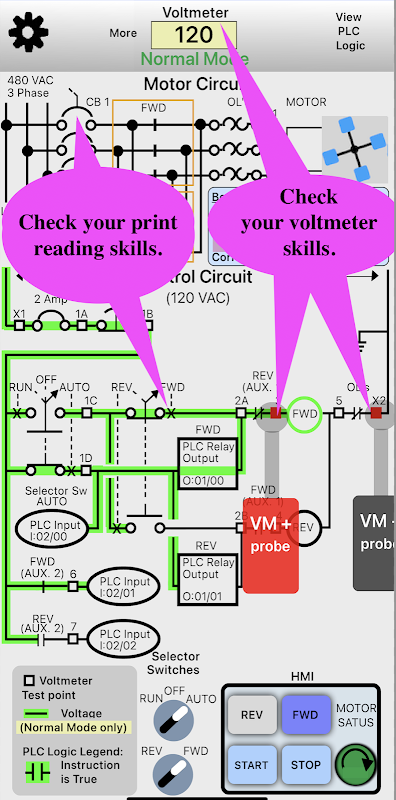

2. जब आप अपने वाल्टमीटर का उपयोग शुरू करते हैं, तो आप हमेशा यह सत्यापित करना चाहते हैं कि आपके पास सबसे पहले नियंत्रण शक्ति है। अपने वाल्टमीटर प्रोब VM- को टर्मिनल X2 पर और VM+ को X1 पर रखें। ऑपरेटर को स्थानांतरित करने के बाद अगली परीक्षण स्थिति पर स्विच करता है, अपनी VM- जांच को X2 पर रखते हुए, अपनी VM+ जांच को परीक्षण बिंदुओं पर बाएं से दाएं ले जाएं, हमेशा 1A से शुरू करें

3. पीएलसी तर्क को देखते समय, उस फ़ंक्शन पर ध्यान केंद्रित करें जो काम नहीं कर रहा है। उदाहरण के लिए, यदि मोटर विपरीत दिशा में चलती है, लेकिन आगे की ओर नहीं, तो आगे से संबंधित तर्क पर ध्यान केंद्रित करें (फॉरवर्ड आउटपुट O:01/00 के साथ तर्क गति)।
