Electrical Troubleshooting MS

Come funziona questa app:

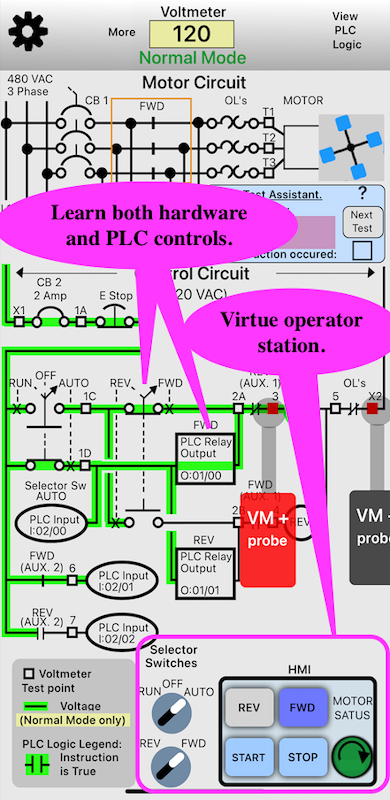

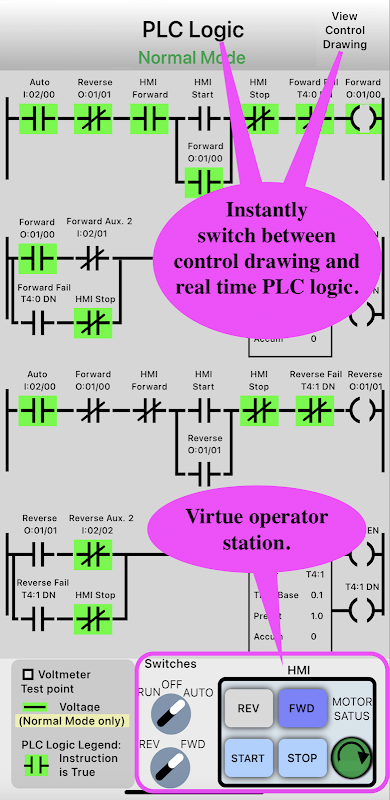

Questa app presenta 17 diversi problemi elettrici selezionati casualmente per offrire un'esperienza di apprendimento divertente e stimolante. Sicuramente ti aiuterà a diventare più abile nella risoluzione dei problemi con un voltmetro. L'avviatore motore è animato in modo da poter VEDERE le diverse configurazioni dei contatti tra marcia avanti e retromarcia. Un'altra caratteristica unica di questa app è la possibilità di passare istantaneamente avanti e indietro tra lo schema di controllo e la logica PLC in tempo reale. C'è anche un "Assistente alla risoluzione dei problemi" per aiutare a testare il circuito di controllo e trovare i problemi.

Inizialmente l'app è in modalità normale. Questo ti permette di sperimentare:

- Come funziona un avviatore invertitore.

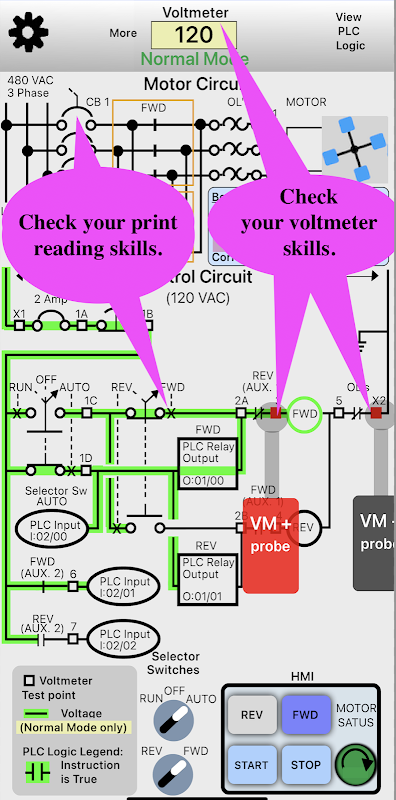

- Come utilizzare le sonde del voltmetro virtuale per misurare le tensioni in vari punti di prova (piccoli quadrati neri, che diventano rossi quando il voltmetro entra in contatto con essi) nel circuito di controllo.

- Analizzare la logica del PLC, quando l'avviatore si trova in varie modalità di controllo Run (FWD e Rev), Off e Auto (FWD e REV).

L'HMI ha il controllo solo in modalità Auto. I selettori funzionano come indicato dal circuito di controllo.

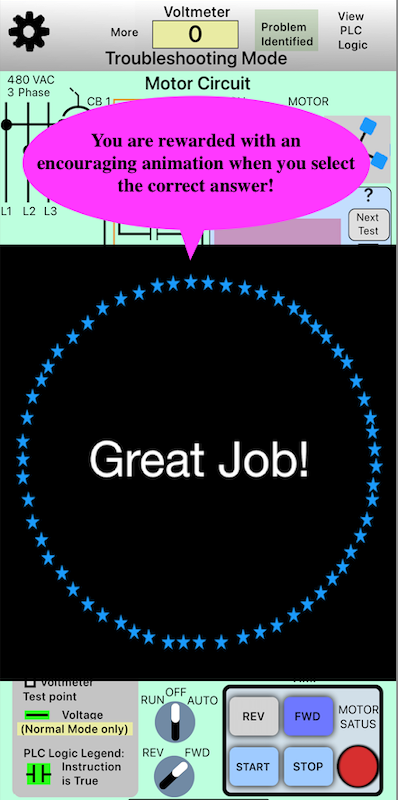

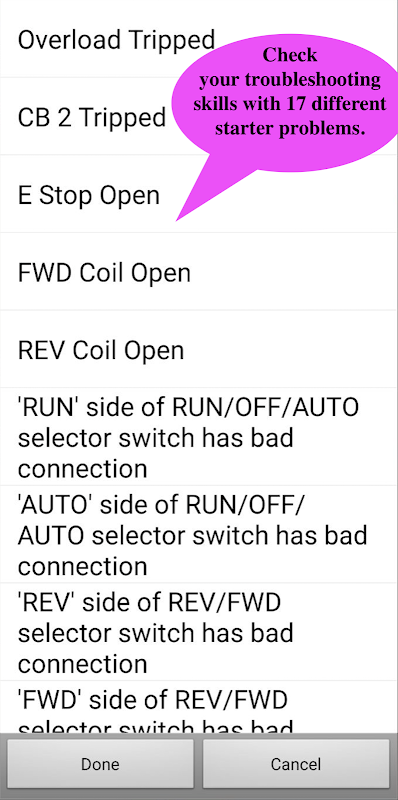

Dopo aver compreso come funziona l'avviatore motore nelle varie modalità di controllo, puoi verificare le tue capacità di risoluzione dei problemi andando su "Impostazioni" (tocca il pulsante "Altro" (nella parte superiore dell'app) e quindi l'icona dell'ingranaggio) e selezionando modalità di risoluzione dei problemi. Tocca l'icona "Freccia indietro" per tornare allo schema di controllo. Noterai che lo sfondo dello schermo è diventato verde chiaro, a indicare che è in modalità di risoluzione dei problemi e presenta un problema che deve essere trovato. Utilizzare l'"Assistente alla risoluzione dei problemi" nella parte superiore destra dello schema di controllo per impostare gli interruttori dell'operatore per il test. Utilizzare le sonde del voltmetro e la schermata logica del PLC per identificare il problema. Una volta che ritieni di aver identificato il problema, tocca il pulsante "Problema identificato" nella parte superiore dell'app. Verrà visualizzato un elenco di possibili problemi. Se non riesci a determinare il problema, in fondo all'elenco c'è una voce che fornisce la risposta. Se desideri riportare il sistema di controllo alla normalità (modalità senza risoluzione dei problemi - nessun problema elettrico) per saperne di più su come dovrebbe funzionare, vai alla sezione delle impostazioni e deseleziona "Modalità di risoluzione dei problemi".

È davvero un ottimo strumento di apprendimento per chiunque desideri essere in grado di utilizzare appieno un voltmetro per risolvere i problemi di un circuito di controllo.

Suggerimenti utili:

1. Utilizzare l'Assistente alla risoluzione dei problemi nella parte superiore dello schema di controllo. Ha un "?" icona da toccare per ricevere assistenza nell'utilizzo.

2. Quando inizi a utilizzare il voltmetro, verifica sempre PRIMA di avere la potenza di controllo. Metti la sonda del voltmetro VM- sul terminale X2 e VM+ su X1. Dopo aver spostato l'operatore passa alla condizione di test successiva, mantenendo la sonda VM- su X2, spostare la sonda VM+ da sinistra a destra sui punti di test, iniziando sempre con 1A

3. Quando si osserva la logica del PLC, concentrarsi sulla funzione che non funziona. Ad esempio, se il motore funziona all'indietro, ma non in avanti, concentrarsi sulla logica relativa alla marcia avanti (ramo logico con l'uscita Avanti O:01/00).
