Alternating Current With RLC

Corrente alternata Con R-L-C, versione 1

Il programma di "alternato Currnet Con RLC" è stato progettato per visualizzare le interrelazioni di correnti elettriche e tensioni nei circuiti utilizzando resistenze, condensatori e induttori. La tensione totale si presume essere della forma del coseno. L'obiettivo principale è la rappresentazione grafica e di calcolo. Le seguenti opinioni sono parte del programma:

Grafico che mostra il circuito

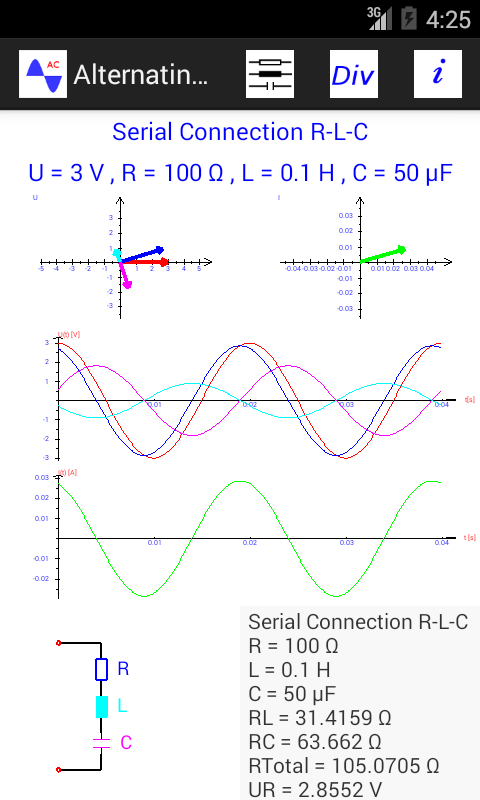

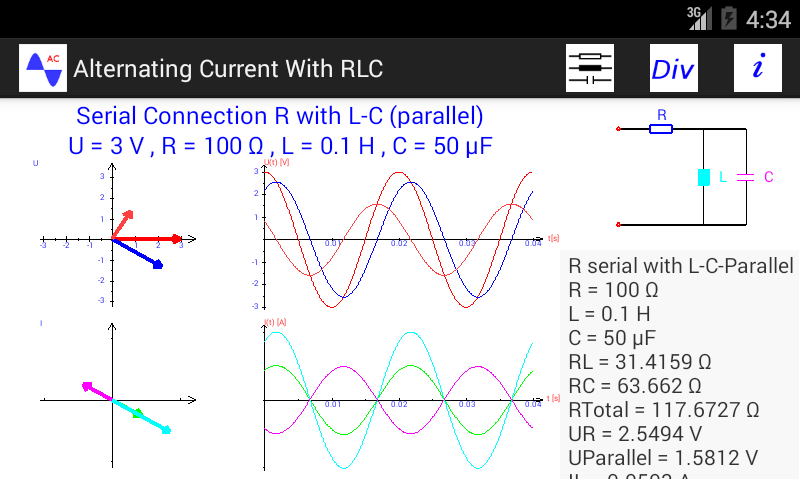

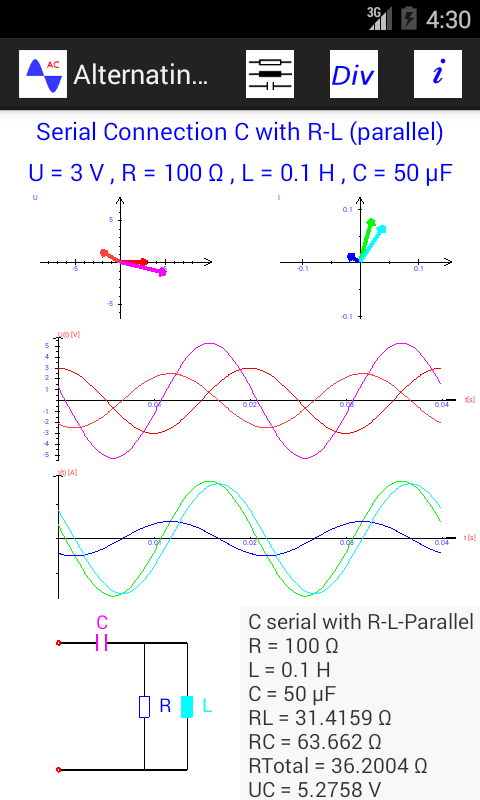

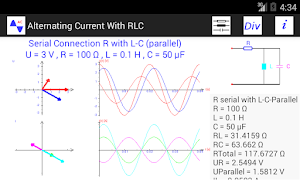

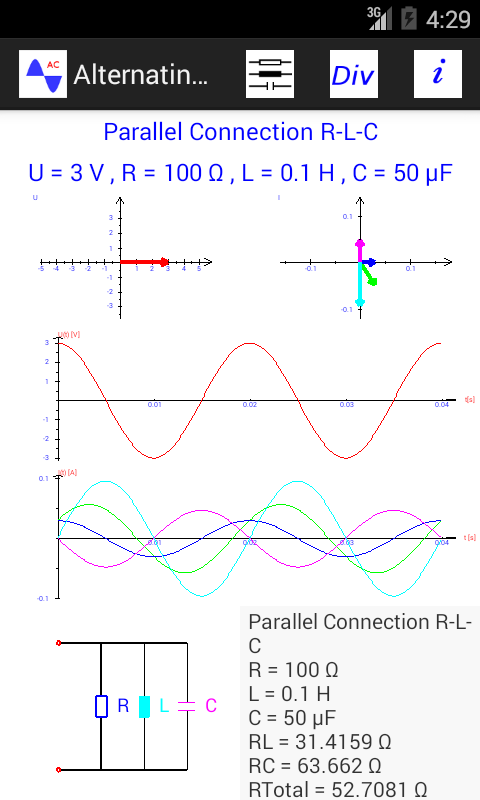

diagrammi vettoriali di tensioni e correnti

U (t) -diagram comprese tutte le tensioni parziali

I (t) -diagram comprese tutte le correnti parziali

P (t) -diagram della potenza elettrica

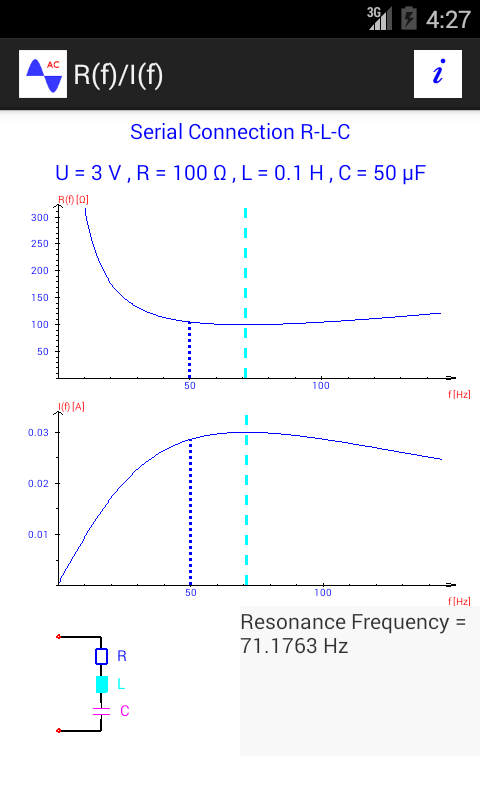

R (f) -diagram mostrando il valore assoluto di impedenza in funzione della frequenza

I (f) -diagram mostrando il valore assoluto della corrente elettrica in funzione della frequenza

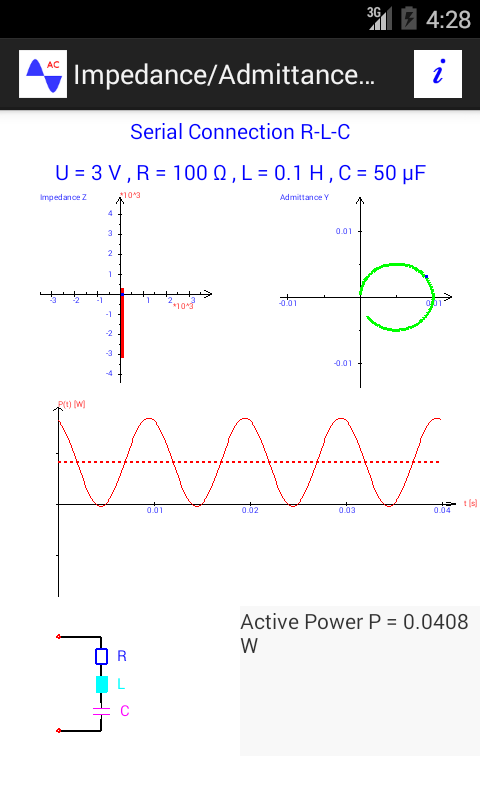

Risposta in frequenza luogo di impedenza e ammettenza

Si può scegliere tra 21 tipi di circuiti. Tra questi sono singoli elementi, paralleli e connessioni seriali nonché combinazioni seriali o parallele di elementi.

Vi è una schermata di aiuto per ogni tipo di circuito, che mostra le basi di calcoli matematici relativi al circuito selezionato.

È possibile modificare la grandezza di tutti gli elementi del circuito in una finestra di dialogo.

Per ulteriori scopi di visualizzazione è possibile avviare un'animazione, simulazione la posizione dei vettori elettrico nel tempo. Mentre i vettori nei diagrammi vettoriali ruotano, c'è una linea verticale nella U (t) e I diagrammi (t), che mostra la posizione reale del tempo.

Il menu principale:

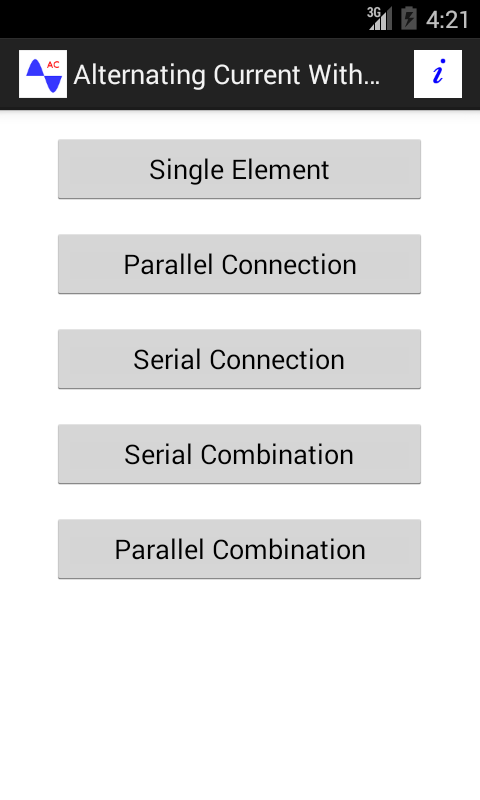

Menu tipo di connessione

   Elemento singolo

   Collegamento in parallelo

   Connessione seriale

   Combinazioni parallele

   Combinazioni di serie

Menu Varie:

   Carica file

   Salvare il file

   nuovi dati

   R (f) / I (f) -View

   Visualizza P (t)

   Inizio Animazione

   Animazione stop

   Uscita Animazione

   Export grafica
