Alternating Current With RLC

สลับกับ R-L-C, รุ่น 1

โปรแกรม "สลับ Currnet ด้วย RLC" ถูกออกแบบมาเพื่อให้เห็นภาพสัมพันธ์ของกระแสไฟฟ้าและแรงดันไฟฟ้าในวงจรโดยใช้ตัวต้านทานตัวเก็บประจุและตัวเหนี่ยวนำ แรงดันไฟฟ้าทั้งหมดจะถือว่าเป็นรูปแบบของโคไซน์ เน้นหลักอยู่บนการแสดงกราฟิกและการคำนวณ มุมมองต่อไปนี้เป็นส่วนหนึ่งของโปรแกรม:

กราฟฟิคแสดงวงจร

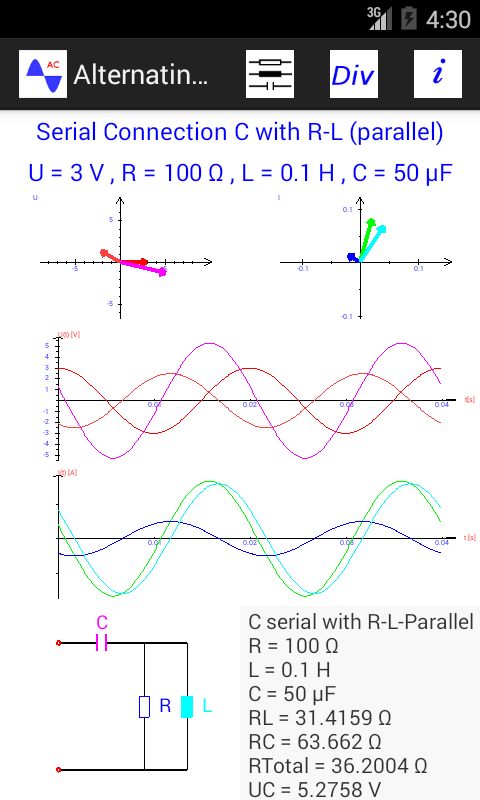

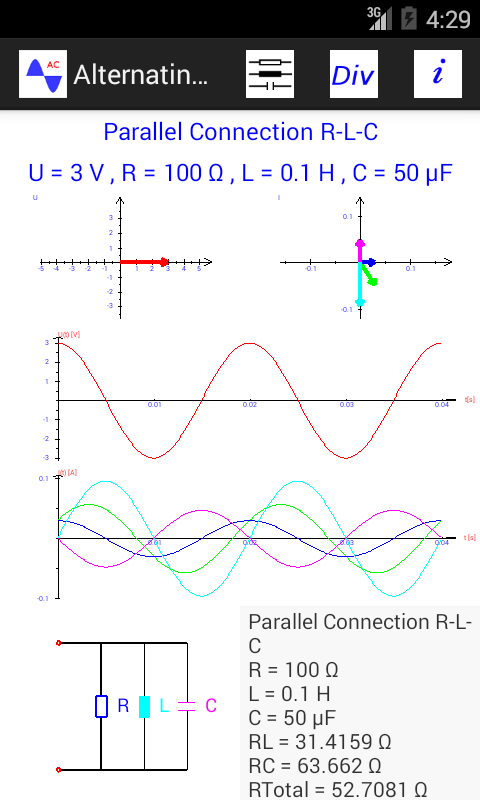

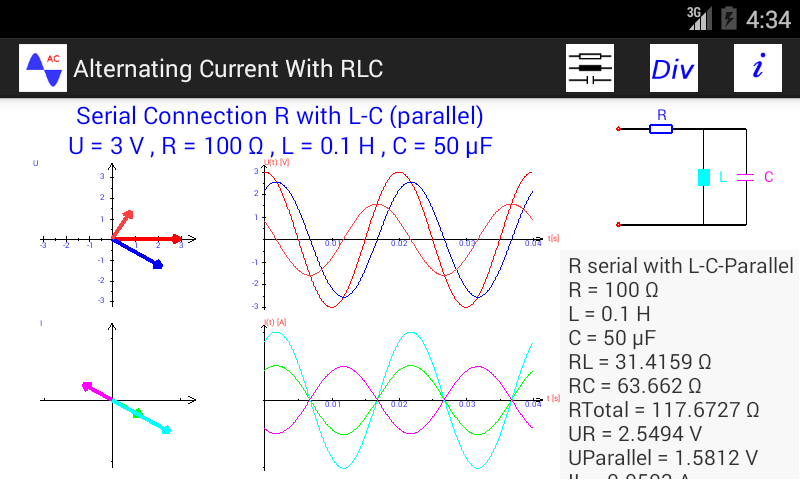

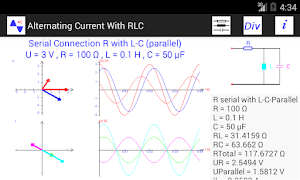

แผนภาพเวกเตอร์ของแรงดันไฟฟ้าและกระแส

U (t) -diagram รวมทั้งบางส่วนแรงดันไฟฟ้าทั้งหมด

ฉัน (t) -diagram รวมทั้งกระแสบางส่วนทั้งหมด

P (T) -diagram ของพลังงานไฟฟ้า

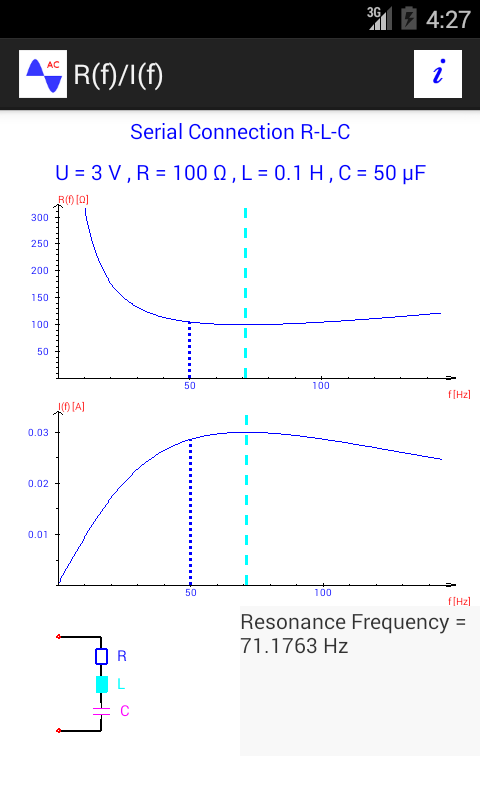

R (ฉ) -diagram แสดงค่าสัมบูรณ์ของความต้านทานเป็นหน้าที่ของความถี่

ฉัน (ฉ) -diagram แสดงค่าสัมบูรณ์ของกระแสไฟฟ้าเป็นหน้าที่ของความถี่

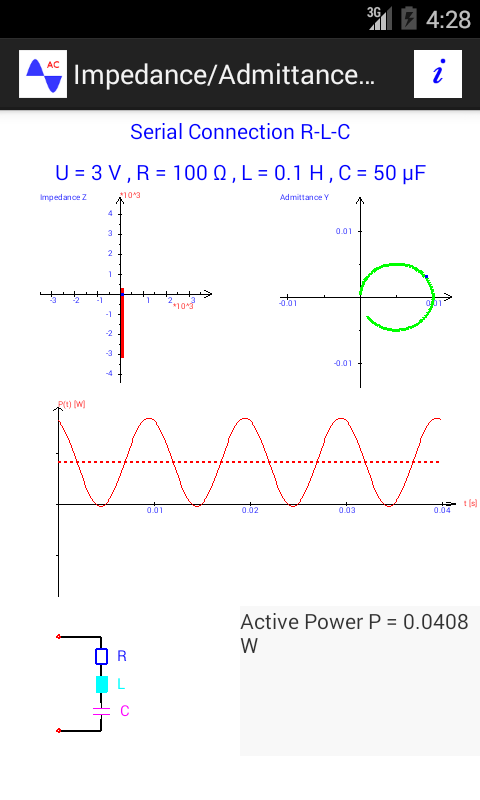

การตอบสนองความถี่สถานทีของความต้านทานและอนุญาติ

คุณสามารถเลือกระหว่าง 21 ประเภทของวงจร กลุ่มคนเหล่านี้เป็นองค์ประกอบเดียวขนานและการเชื่อมต่อแบบอนุกรมเช่นเดียวกับการรวมกันแบบอนุกรมหรือขนานขององค์ประกอบ

มีหน้าจอความช่วยเหลือสำหรับชนิดของวงจรแต่ละแสดงพื้นฐานของการคำนวณทางคณิตศาสตร์ที่สอดคล้องกับวงจรที่เลือก

คุณสามารถเปลี่ยนขนาดขององค์ประกอบวงจรทั้งหมดในหน้าต่างข้อความ

เพื่อวัตถุประสงค์ในการสร้างภาพต่อไปก็เป็นไปได้ที่จะเริ่มต้นการเคลื่อนไหว, การจำลองตำแหน่งของเวกเตอร์ไฟฟ้าในเวลา ในขณะที่ในเวกเตอร์เวกเตอร์ไดอะแกรมหมุนมีเส้นแนวตั้งใน U (t) และฉัน (t) แผนภาพแสดงค่าที่แท้จริงของเวลา

เมนูหลัก:

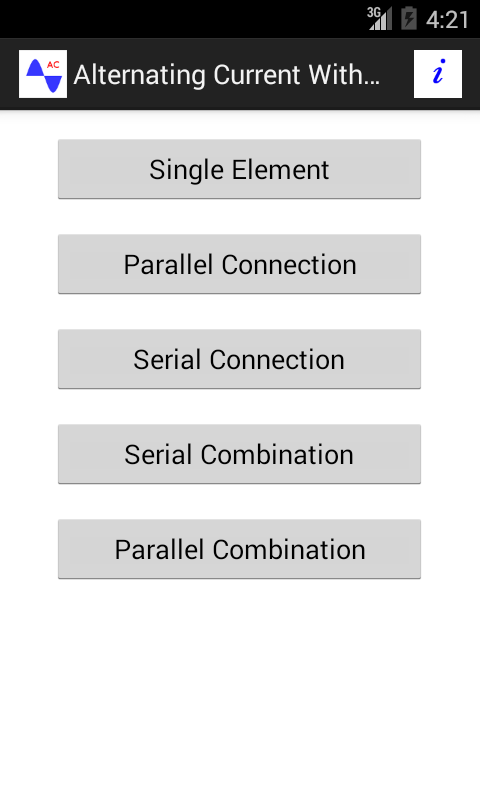

เมนูประเภทของการเชื่อมต่อ

   ธาตุเดี่ยว

   การเชื่อมต่อแบบขนาน

   เชื่อมต่อแบบอนุกรม

   การรวมขนาน

   ผสมแบบอนุกรม

เบ็ดเตล็ดเมนู:

   โหลดไฟล์

   บันทึกไฟล์

   ข้อมูลใหม่

   R (ฉ) / I (ฉ) -View

   ดู P (T)

   เริ่มต้นนิเมชั่น

   หยุดนิเมชั่น

   ออกจากนิเมชั่น

   ส่งออกงานกราฟฟิค
