Alternating Current With RLC

R-L-C, 버전 1로 현재 교류

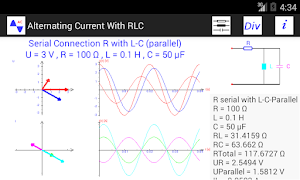

프로그램 "RLC와 교류 Currnet은"저항, 커패시터 및 인덕터를 사용하여 회로에서 전류의 상호 관계 및 전압을 시각화하기 위해 설계되었습니다. 총 전압은 코사인 형태로 간주됩니다. 주요 초점은 그래픽 표현과 계산에 있습니다. 다음보기는 프로그램의 일부입니다 :

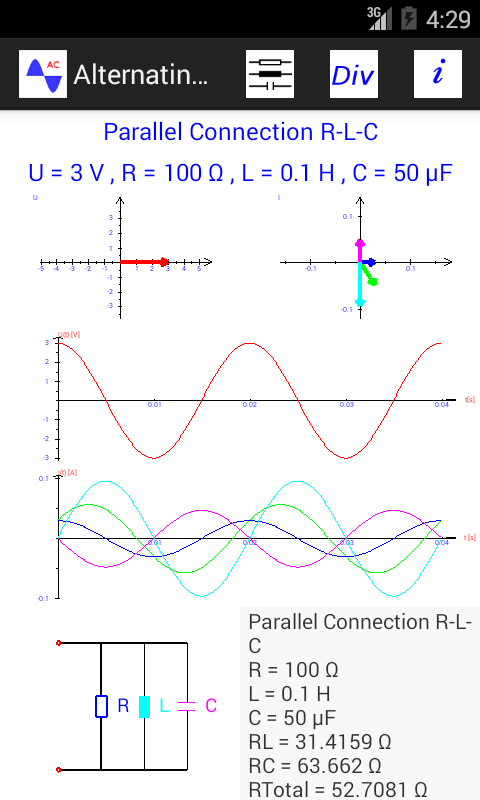

회로를 나타낸 도표

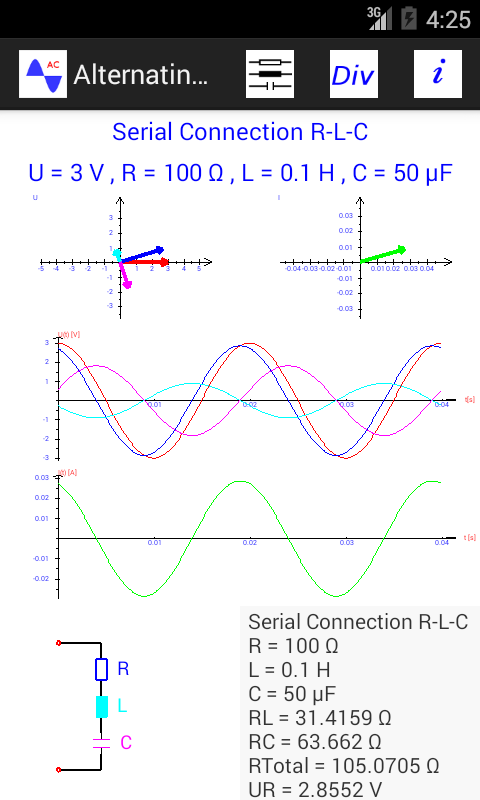

전압과 전류의 벡터 다이어그램

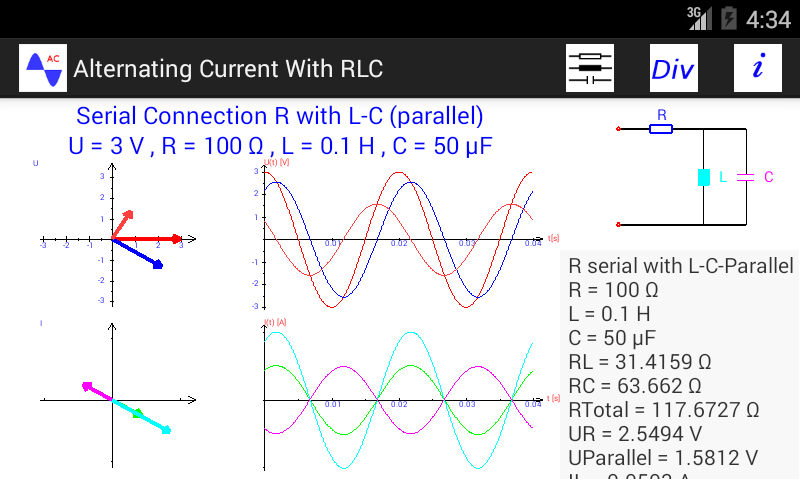

모든 부분의 전압을 포함하여 U (t) -diagram

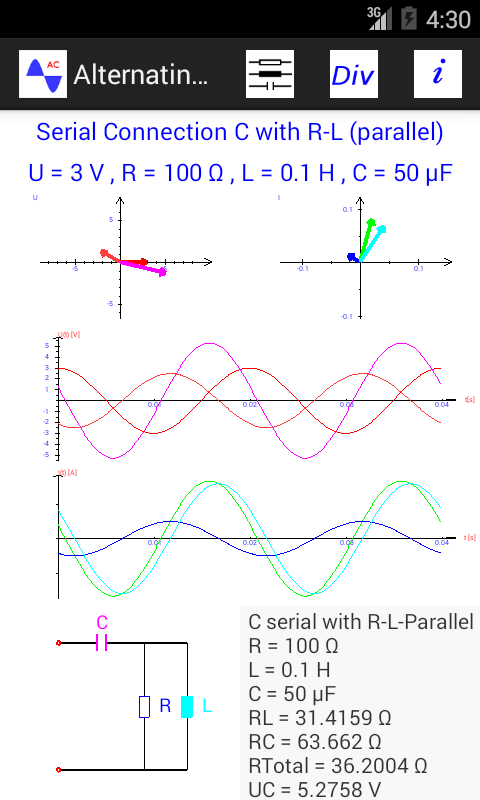

모든 부분 전류를 포함하는 I (t) -diagram

전력 P (t) -diagram

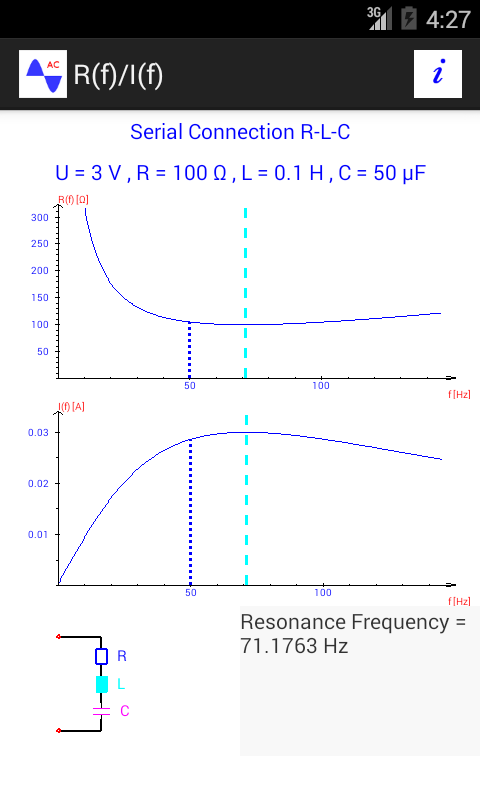

R (f)는 -diagram 주파수의 함수로서 임피던스의 절대 값을 도시

I (f)는 -diagram 주파수의 함수로서 전류의 절대 값을 도시

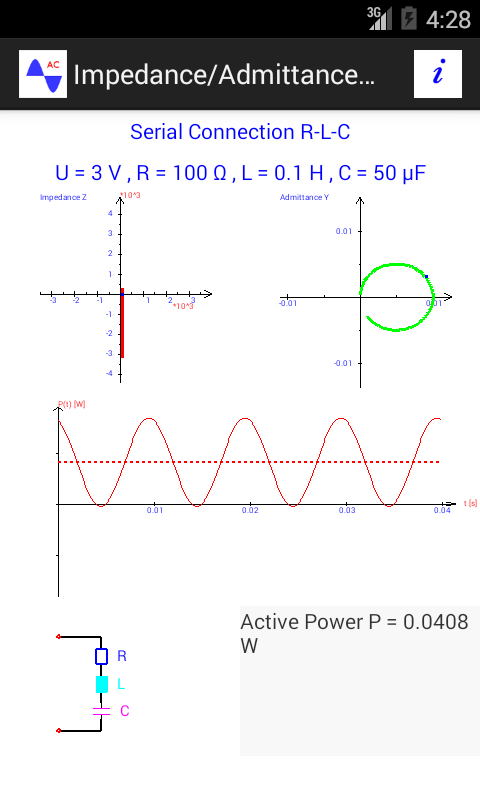

어드미턴스 임피던스의 주파수 응답 궤적

당신은 회로의 21 가지 유형 중에서 선택할 수 있습니다. 이 중 병렬 하나의 요소 및 직렬 연결뿐만 아니라 요소의 직렬 또는 병렬 조합이다.

회로의 각 종류에 대한 도움말 화면 선택 회로에 대응하는 수학적 계산의 기초를 보여주는있다.

사용자는 대화창의 모든 회로 소자의 크기를 변경할 수있다.

상기 시각화를 위해 애니메이션 시작 시간 전기 벡터의 위치를​​ 시뮬레이션 할 수있다. 벡터 다이어그램 벡터가 회전하는 동안의 시간의 실제 위치를 나타내는, U (t)와 I (t) 도면에서 세로줄있다.

주 메뉴 :

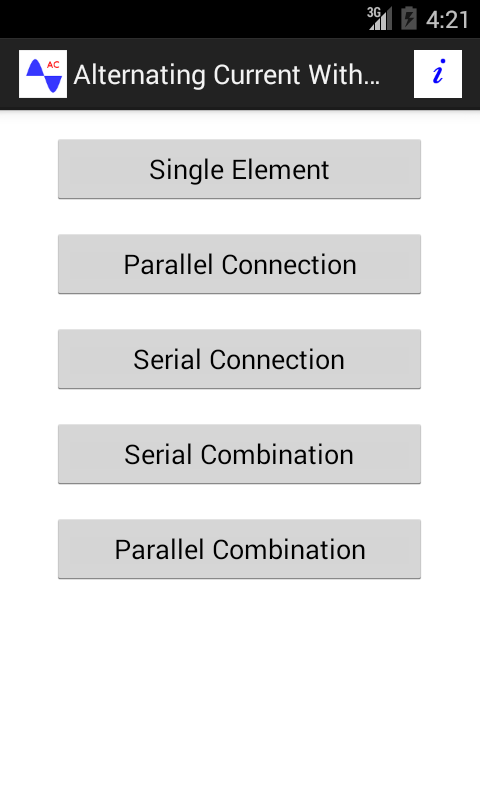

연결의 메뉴 유형
