Droid Tesla Circuit Simulator

Questa è una versione demo per Droid Tesla Pro!

Droid Tesla è un simulatore di circuiti semplice e potente.

Perfetto per gli studenti che non conoscono la progettazione e la costruzione di circuiti elettronici,

hobbisti e armeggiatori e anche professionisti esperti che desiderano un rapido,

strumento utile per eseguire calcoli di progettazione di circuiti elettronici.

Questa è interattività e innovazione che non puoi trovare nei migliori strumenti SPICE per PC come Multisim, LTspice, OrCad o PSpice (i marchi appartengono ai rispettivi proprietari).

Il simulatore DroidTesla risolve i circuiti resistivi di base usando la Legge corrente di Kirchoff (KCL)

più o meno allo stesso modo di uno studente in una classe di circuiti, il simulatore forma sistematicamente una matrice in conformità

con KCL e quindi procede a risolvere le quantità sconosciute usando vari algebrici

tecniche come l'eliminazione gaussiana e tecniche a matrice sparsa.

Per i componenti non lineari, come il diodo e il BJT, il motore DroidTesla cerca la soluzione approssimativa facendo un'ipotesi iniziale di una risposta

e quindi migliorare la soluzione con calcoli successivi basati su questa ipotesi.

Questo è chiamato processo iterativo. La simulazione droideTesla utilizza l'algoritmo iterativo di Newton-Raphson

per risolvere circuiti con relazioni I / V non lineari.

Per gli elementi reattivi (condensatori e induttori), DroidTesla utilizza metodi di integrazione numerica per approssimare lo stato degli elementi reattivi in ​​funzione del tempo.

DroidTesla offre i metodi di integrazione trapezoidale (aggiungerò un metodo GEAR in seguito) per approssimare lo stato degli elementi reattivi.

Sebbene per la maggior parte dei circuiti, entrambi i metodi forniranno risultati quasi identici,

si ritiene generalmente che il metodo Gear sia più stabile, ma il metodo trapezoidale sia più veloce e più preciso.

DroidTesla per ora può simulare:

-Resistore

-Condensatore

-Inductor

-Potenziometro (disponibile solo nella versione pro)

-Lampadina (disponibile solo nella versione pro)

-Ideale amplificatore operazionale

Transistor bipolare (NPN PNP)

-MOSFET esaurimento del canale N

-MOSFET miglioramento del canale N

-La deplezione del canale P del MOSFET

-MOSFET valorizzazione canale P

-JFET N e P (disponibile solo nella versione pro)

-PN Diode

-PN Diodo led

-PN diodo Zener

-AC fonte corrente

-Corrente corrente CC

-Tensione di tensione CA.

-Tensione di tensione DC (batteria)

-CCVS - sorgente di tensione controllata in corrente

-CCCS - sorgente di corrente controllata corrente

-VCVS - sorgente di tensione controllata in tensione

-VCCS - sorgente di corrente controllata in tensione

-Sorgente di tensione d'onda quadrata (disponibile solo nella versione pro)

- Sorgente di tensione dell'onda triangolare (disponibile solo nella versione pro)

-Ampermetro AC

-Ampermetro DC

Voltmetro AC

Voltmetro DC

-Oscilloscopio a due canali (disponibile solo nella versione pro)

-SPST Switch (disponibile solo nella versione pro)

-SPDT Switch (disponibile solo nella versione pro)

-Interruttore controllato in tensione (disponibile solo nella versione pro)

-Interruttore controllato corrente (disponibile solo nella versione pro)

-AND (disponibile solo nella versione pro)

-NAND (disponibile solo nella versione pro)

-O (disponibile solo nella versione pro)

-NOR (disponibile solo nella versione pro)

-NOTA (disponibile solo nella versione pro)

-XOR (disponibile solo nella versione pro)

-XNOR (disponibile solo nella versione pro)

-JK flip-flop (disponibile solo nella versione pro)

-7 Display a segmenti (disponibile solo nella versione pro)

-IC 555 (disponibile solo nella versione pro)

-Trasformatore (disponibile solo nella versione pro)

-Graetz Circuit (disponibile solo nella versione pro)

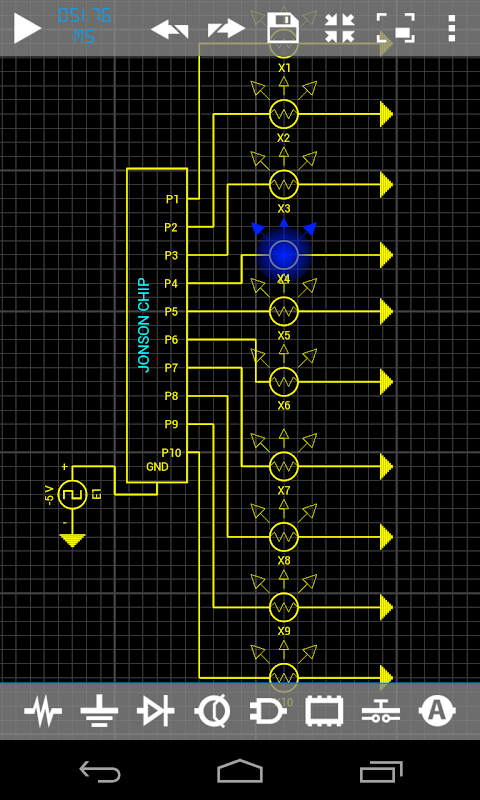

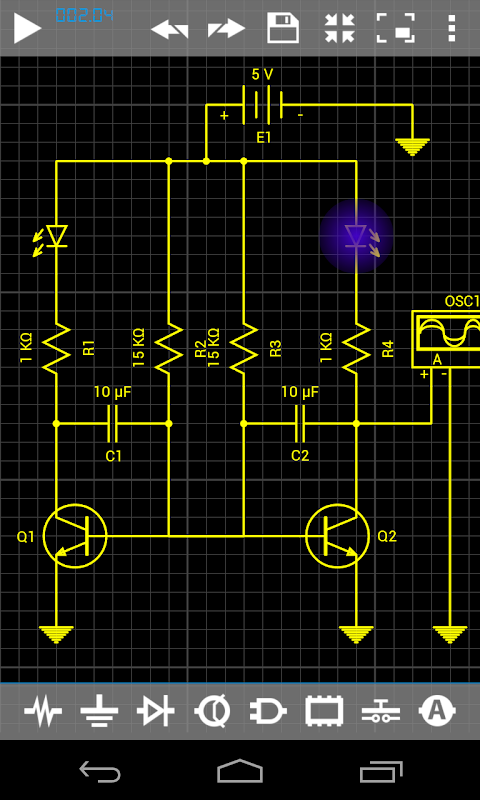

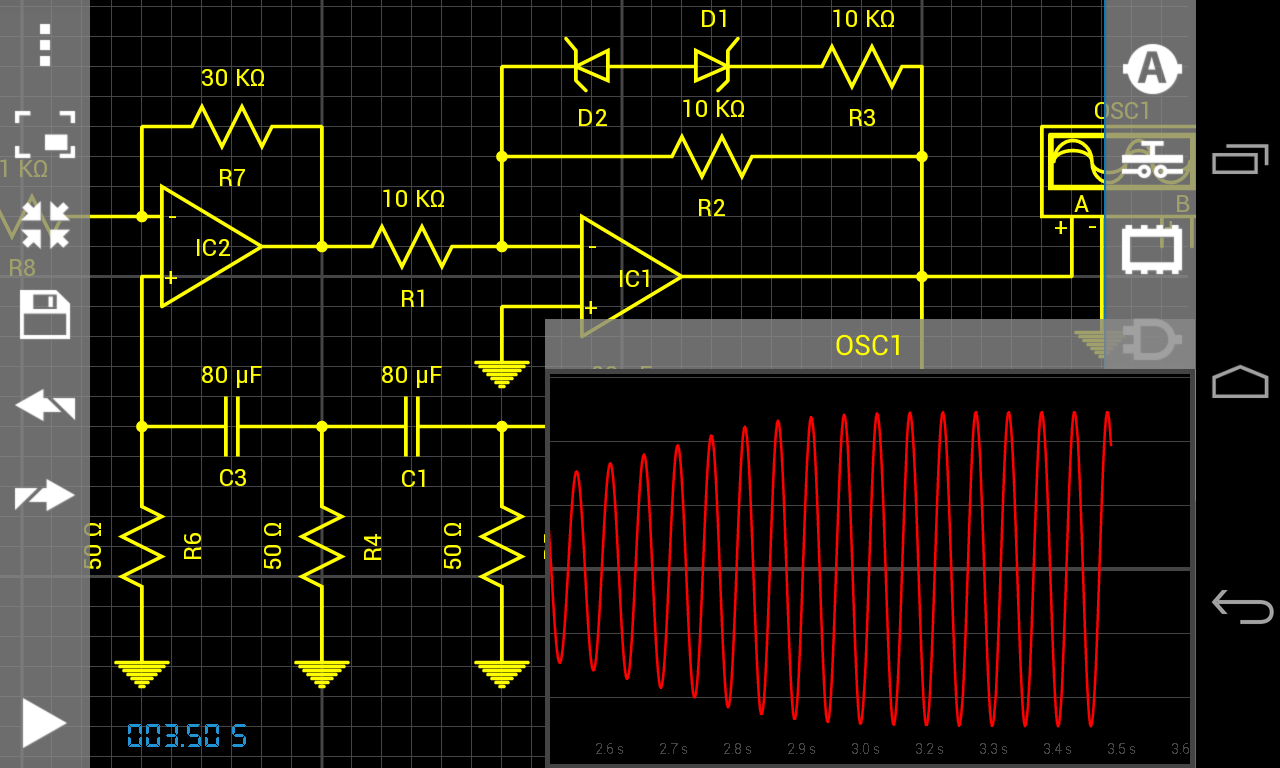

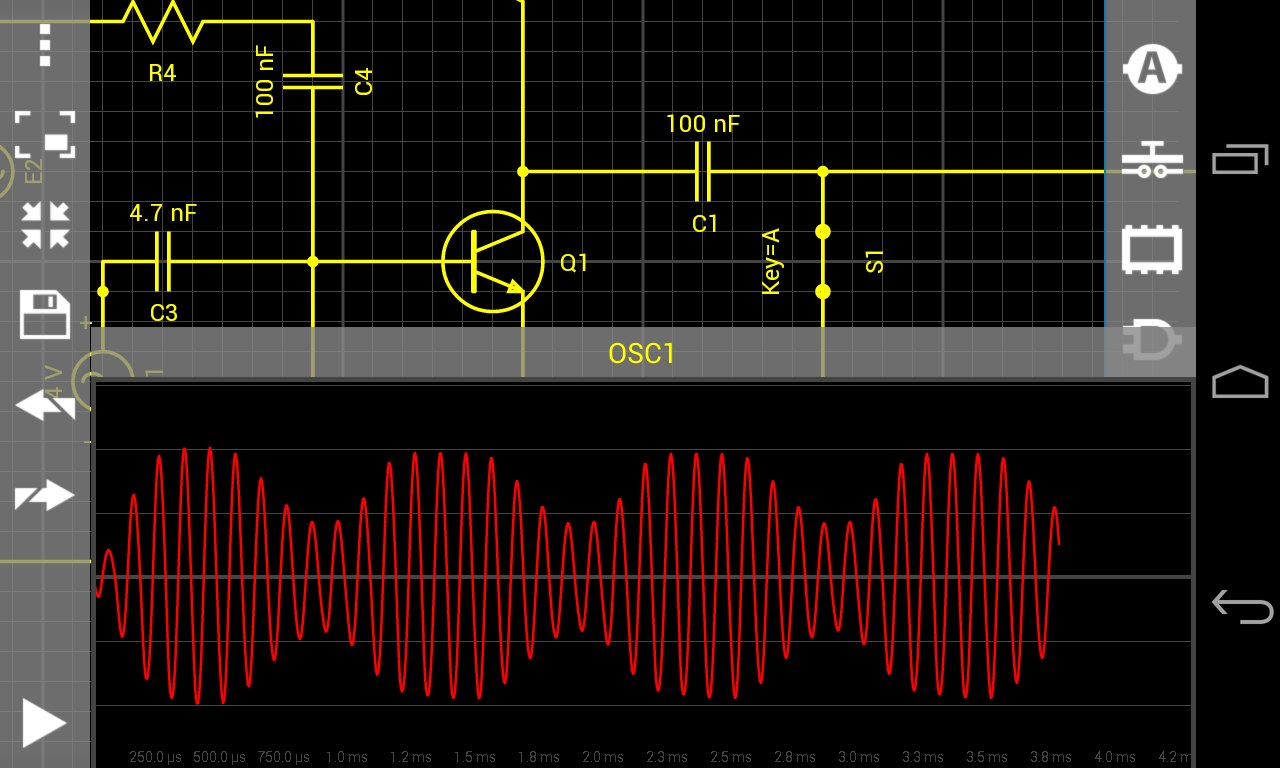

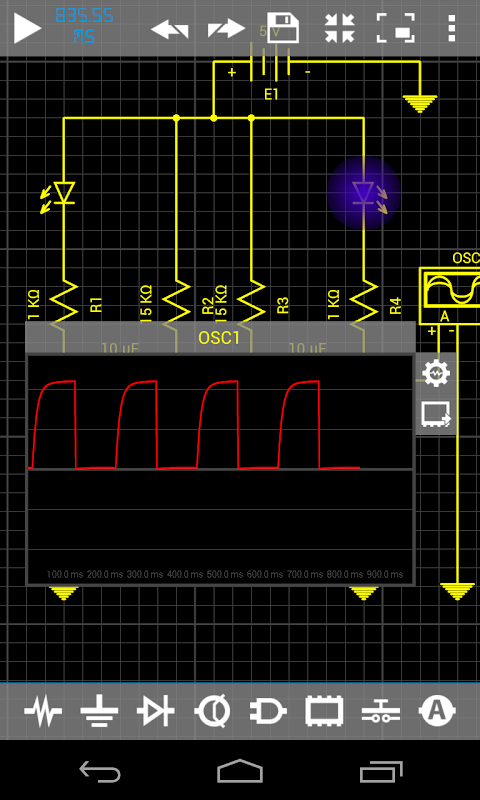

Se stai facendo un

oscillatori devi mettere un piccolo valore iniziale su alcuni dei

elementi reattivi (vedi gli esempi)
