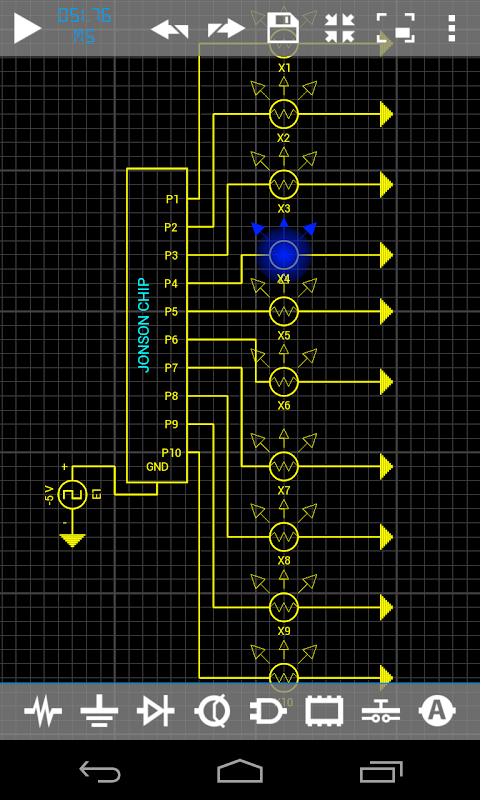

Droid Tesla Circuit Simulator

Đây là phiên bản demo cho Droid Tesla Pro!

Droid Tesla là một trình mô phỏng mạch đơn giản và mạnh mẽ.

Hoàn hảo cho sinh viên mới thiết kế và xây dựng mạch điện tử,

người có sở thích và tinkerers và thậm chí các chuyên gia dày dạn, những người muốn nhanh chóng,

công cụ tiện dụng để thực hiện tính toán thiết kế mạch điện tử.

Đó là tính tương tác và đổi mới mà bạn không thể tìm thấy trong các công cụ SPICE tốt nhất cho PC như Multisim, LTspice, OrCad hoặc PSpice (nhãn hiệu thuộc về chủ sở hữu tương ứng của họ).

Trình giả lập DroidTesla giải quyết các mạch điện trở cơ bản bằng cách sử dụng Định luật hiện hành Kirchoff (KCL)

theo cách tương tự như một học sinh trong lớp mạch, trình giả lập có hệ thống tạo thành một ma trận theo

với KCL và sau đó tiến hành giải các đại lượng chưa biết bằng cách sử dụng các đại số khác nhau

các kỹ thuật như loại bỏ Gaussian và kỹ thuật ma trận thưa thớt.

Đối với các thành phần phi tuyến tính, chẳng hạn như diode và BJT, công cụ DroidTesla tìm kiếm giải pháp gần đúng bằng cách đưa ra dự đoán ban đầu tại một câu trả lời

và sau đó cải thiện giải pháp với các tính toán liên tiếp được xây dựng dựa trên dự đoán này.

Đây được gọi là mô phỏng quá trình lặp.DroidTesla sử dụng thuật toán lặp Newton-Raphson

để giải quyết các mạch với các mối quan hệ I / V phi tuyến tính.

Đối với các phần tử phản ứng (tụ điện và cuộn cảm), DroidTesla sử dụng các phương pháp tích hợp số để tính gần đúng trạng thái của các phần tử phản ứng như là một hàm của thời gian.

DroidTesla cung cấp các phương thức tích hợp Trapezoidal (tôi sẽ thêm phương pháp GEAR sau) để tính gần đúng trạng thái của các phần tử phản ứng.

Mặc dù đối với hầu hết các mạch, cả hai phương pháp sẽ cung cấp kết quả gần như giống hệt nhau,

người ta thường coi phương pháp Gear ổn định hơn, nhưng phương pháp hình thang thì nhanh hơn và chính xác hơn.

DroidTesla bây giờ có thể mô phỏng:

-Đại điện

-Quản lý

-Cuộn cảm

-Potentiometer (chỉ có sẵn trong phiên bản pro)

Bóng đèn -Light (chỉ có trong phiên bản pro)

Bộ khuếch đại hoạt động hiệu quả

- Transitor tiếp giáp cực (NPN PNP)

-MOSFE suy giảm kênh N

-MOSFE tăng cường kênh N

Suy giảm kênh P -MOSFE

Tăng cường kênh P -MOSFE

-JFE N và P (chỉ có sẵn trong phiên bản pro)

Diode -PN

Diode Led -PN

Diode -PN Zener

-AC nguồn hiện tại

-DC nguồn hiện tại

-AC nguồn điện áp

-DC nguồn điện áp (pin)

-CCVS - nguồn điện áp điều khiển hiện tại

-CCCS - nguồn hiện tại được kiểm soát

-VCVS - nguồn điện áp điều khiển

-VCCS - nguồn hiện tại được kiểm soát điện áp

Nguồn điện áp sóng hình vuông (chỉ có trong phiên bản pro)

-Truyền điện áp sóng (chỉ có trong phiên bản pro)

-AC ampe kế

Ampe kế -DC

-AC vôn kế

Vôn kế -DC

Máy hiện sóng -Two Gorde (chỉ có trong phiên bản pro)

-SPST Switch (chỉ có sẵn trong phiên bản pro)

-SPDT Switch (chỉ có sẵn trong phiên bản pro)

Công tắc điều khiển điện áp (chỉ có trong phiên bản pro)

Công tắc điều khiển hiện tại (chỉ có trong phiên bản pro)

-AND (chỉ có sẵn trong phiên bản pro)

-NAND (chỉ có sẵn trong phiên bản pro)

-OR (chỉ có sẵn trong phiên bản pro)

-NOR (chỉ có sẵn trong phiên bản pro)

-NOT (chỉ có sẵn trong phiên bản pro)

-XOR (chỉ có sẵn trong phiên bản pro)

-XNOR (chỉ có sẵn trong phiên bản pro)

-JK flip-flop (chỉ có trong phiên bản pro)

-7 Hiển thị phân đoạn (chỉ có sẵn trong phiên bản pro)

-IC 555 (chỉ có trong phiên bản pro)

-Transformer (chỉ có sẵn trong phiên bản pro)

-Graetz Circuit (chỉ có trong phiên bản pro)

Nếu bạn đang làm

bộ dao động bạn phải đặt một giá trị ban đầu nhỏ vào một số

yếu tố phản ứng. (xem ví dụ)
