Droid Tesla Circuit Simulator

Ceci est une version de démonstration pour Droid Tesla Pro!

Droid Tesla est un simulateur de circuit simple et puissant.

Parfait pour les étudiants débutants dans la conception et la construction de circuits électroniques,

amateurs et bricoleurs et même les professionnels chevronnés qui veulent un rapide,

outil pratique pour effectuer des calculs de conception de circuits électroniques.

C’est une interactivité et une innovation que vous ne pouvez pas trouver dans les meilleurs outils SPICE pour PC tels que Multisim, LTspice, OrCad ou PSpice (les marques commerciales appartiennent à leurs propriétaires respectifs).

Le simulateur DroidTesla résout les circuits résistifs de base en utilisant la loi de Kirchoff (KCL)

de la même manière qu’un étudiant dans une classe de circuits, le simulateur forme systématiquement une matrice

avec KCL puis procède à la résolution des quantités inconnues en utilisant divers algorithmes algébriques

des techniques telles que l’élimination gaussienne et les techniques à matrice éparse.

Pour les composants non linéaires, tels que la diode et le BJT, le moteur DroidTesla recherche la solution approximative en faisant une estimation initiale de la réponse.

puis en améliorant la solution avec des calculs successifs construits sur cette hypothèse.

C'est ce qu'on appelle un processus itératif. La simulation de Troidla utilise l'algorithme itératif de Newton-Raphson.

résoudre des circuits avec des relations I / V non linéaires.

Pour les éléments réactifs (condensateurs et inductances), DroidTesla utilise des méthodes d'intégration numérique pour se rapprocher de l'état des éléments réactifs en fonction du temps.

DroidTesla propose les méthodes d'intégration trapézoïdales (j'ajouterai une méthode GEAR) pour approcher l'état des éléments réactifs.

Bien que pour la plupart des circuits, les deux méthodes donnent des résultats presque identiques,

on considère généralement que la méthode de Gear est plus stable, mais la méthode trapézoïdale est plus rapide et plus précise.

DroidTesla pour l'instant peut simuler:

-Résistance

-Condensateur

-Inducteur

-Potentiomètre (disponible uniquement en version pro)

-Light Bulb (disponible uniquement dans la version pro)

-Amplificateur opérationnel idéal

Transistor bipolaire à jonction (NPN PNP)

-Appauvrissement du canal N du transistor MOSFET

- Amélioration du canal N du transistor MOSFET

-Appauvrissement du canal P de MOSFET

- Amélioration du canal P MOSFET

-JFET N et P (disponible uniquement dans la version pro)

-PN Diode

-PN Led diode

-PN diode Zener

-AC source de courant

Source de courant continu

Source de tension CA

Source de tension cc (batterie)

-CCVS - source de tension contrôlée en courant

-CCCS - source de courant contrôlée en cours

-VCVS - source de tension contrôlée par la tension

-VCCS - source de courant contrôlée par tension

-Source de tension d'onde carrée (disponible uniquement dans la version pro)

- Source de tension d'onde triangulaire (disponible uniquement dans la version pro)

-A ampermètre

Ampèremètre

Voltmètre CA

Voltmètre cc

- Oscilloscope à deux canaux (disponible uniquement dans la version professionnelle)

-SPST Switch (disponible uniquement dans la version pro)

-SPDT Switch (disponible uniquement dans la version pro)

-Interrupteur à tension contrôlée (disponible uniquement dans la version professionnelle)

Interrupteur commandé en courant (disponible uniquement dans la version pro)

-AND (disponible uniquement dans la version pro)

-NAND (disponible uniquement dans la version pro)

-OR (disponible uniquement dans la version pro)

-NOR (disponible uniquement dans la version pro)

-NOT (disponible uniquement dans la version pro)

-XOR (disponible uniquement dans la version pro)

-XNOR (disponible uniquement dans la version pro)

-JK Tongs (disponible uniquement dans la version pro)

Affichage -7 segments (disponible uniquement dans la version pro)

-IC 555 (disponible uniquement en version pro)

-Transformer (disponible uniquement dans la version pro)

Circuit -Graetz (disponible uniquement en version pro)

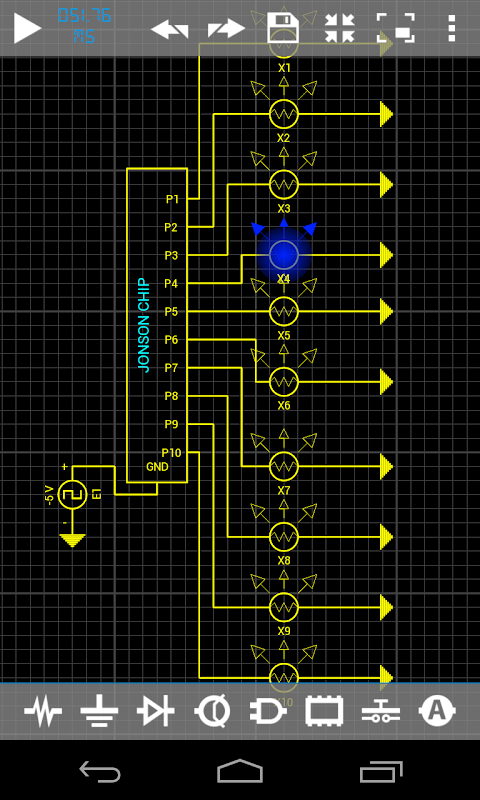

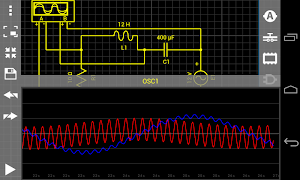

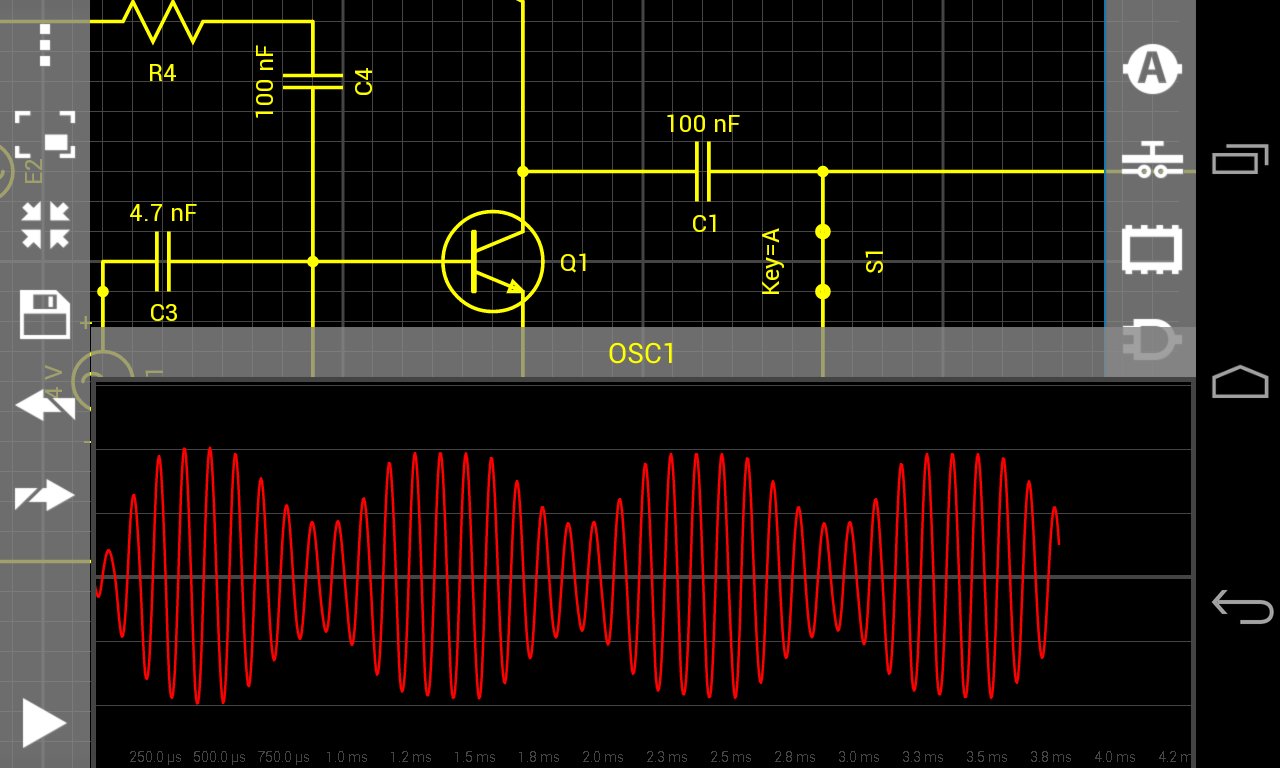

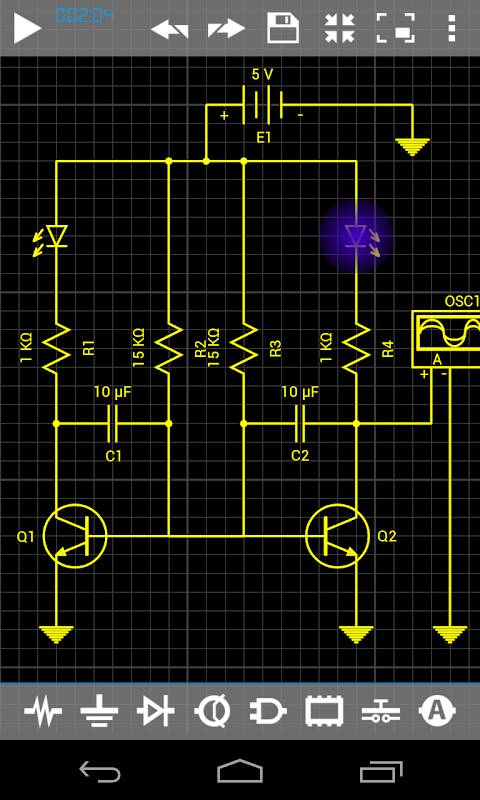

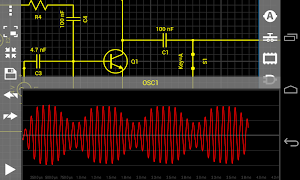

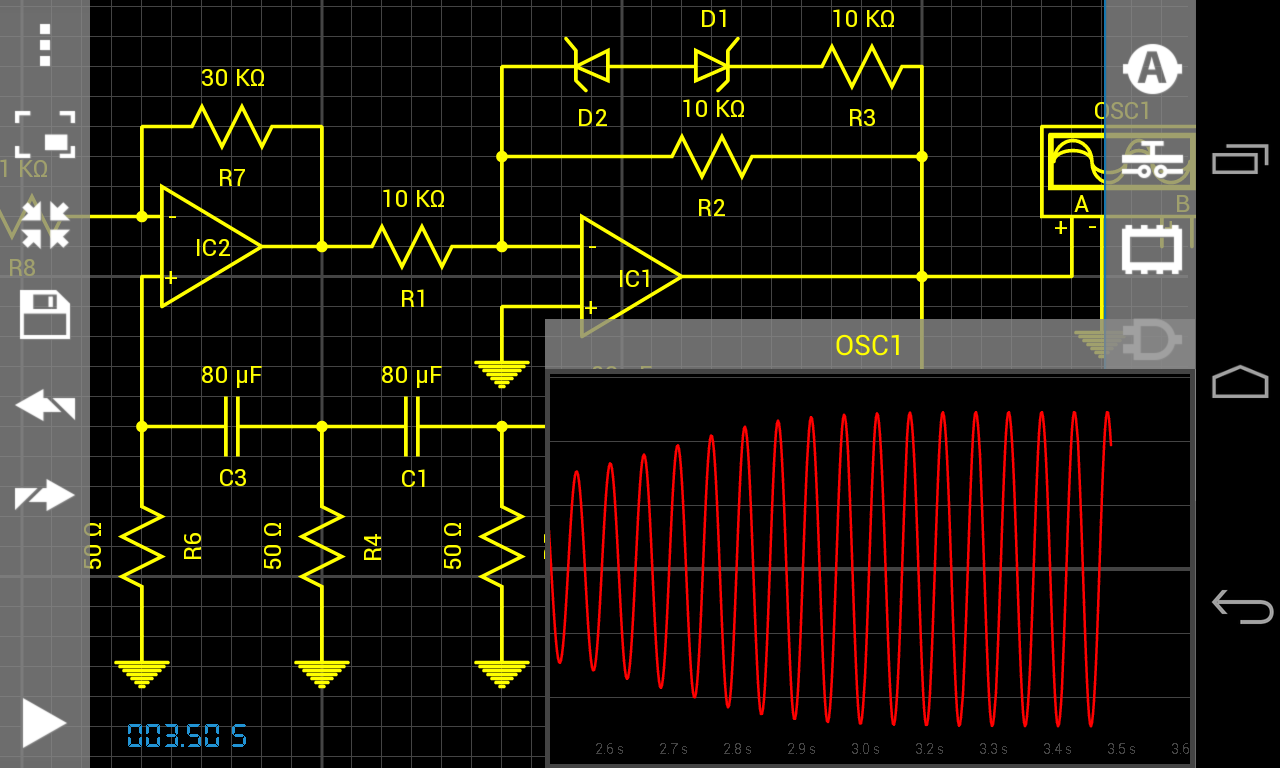

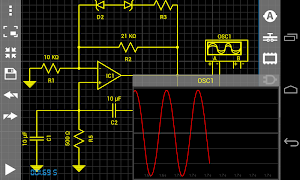

Si vous faites un

oscillateurs, vous devez mettre une petite valeur initiale sur certains des

éléments réactifs (voir les exemples)
