Droid Tesla Circuit Simulator

Dit is een demo-versie voor Droid Tesla Pro!

Droid Tesla is een eenvoudige en krachtige circuitsimulator.

Perfect voor studenten die nieuw zijn in het ontwerpen en bouwen van elektronische circuits,

hobbyisten en knutselaars en zelfs doorgewinterde professionals die een snelle,

handig hulpmiddel om ontwerpberekeningen van elektronische circuits uit te voeren.

Dat is interactiviteit en innovatie die je niet kunt vinden in de beste SPICE-tools voor pc zoals Multisim, LTspice, OrCad of PSpice (handelsmerken zijn eigendom van hun respectieve eigenaars).

DroidTesla simulator lost basis resistieve circuits op met behulp van Kirchoff's Current Law (KCL)

op vrijwel dezelfde manier als een student in een circuitklasse, de simulator vormt systematisch een matrix in overeenstemming daarmee

met KCL en gaat vervolgens door met het oplossen van de onbekende hoeveelheden met behulp van verschillende algebraïsche

technieken zoals Gaussiaanse eliminatie en schaarse matrixtechnieken.

Voor niet-lineaire componenten, zoals de diode en BJT, zoekt de DroidTesla-engine naar de oplossing bij benadering door een eerste schatting te maken van een antwoord

en vervolgens de oplossing verbeteren met opeenvolgende berekeningen die op deze gok zijn gebaseerd.

Dit wordt een iteratief proces genoemd. De simulatie van DroidTesla maakt gebruik van het iteratieve algoritme Newton-Raphson

om circuits op te lossen met niet-lineaire I / V-relaties.

Voor reactieve elementen (condensatoren en inductoren) gebruikt de DroidTesla numerieke integratiemethoden om de status van de reactieve elementen als functie van de tijd te benaderen.

DroidTesla biedt de Trapezoidal (ik zal later een GEAR-methode toevoegen) integratiemethoden om de status van de reactieve elementen te benaderen.

Hoewel voor de meeste circuits beide methoden vrijwel identieke resultaten opleveren,

algemeen wordt aangenomen dat de Gear-methode stabieler is, maar de trapeziumvormige methode sneller en nauwkeuriger is.

DroidTesla kan voor nu simuleren:

-Weerstand

-Condensator

-Spoel

-Potentiometer (alleen beschikbaar in pro-versie)

-Lichtlamp (alleen beschikbaar in pro-versie)

- Ideale operationele versterker

- Bipolaire junctietransistor (NPN PNP)

-MOSFET N-kanaal uitputting

-MOSFET N-kanaalverbetering

-MOSFET P-kanaal uitputting

-MOSFET P-kanaalverbetering

-JFET N en P (alleen beschikbaar in pro-versie)

-PN Diode

-PN Led diode

-PN Zener-diode

-AC huidige bron

-DC huidige bron

-AC spanningsbron

-DC-spanning (batterij) bron

-CCVS - stroomgestuurde spanningsbron

-CCCS - stroomgestuurde stroombron

-VCVS - spanningsgestuurde spanningsbron

-VCCS - spanningsgestuurde stroombron

- Square wave-spanningsbron (alleen beschikbaar in pro-versie)

-Triangle golfspanningsbron (alleen beschikbaar in pro-versie)

-AC-ampermeter

-DC ampermeter

-AC voltmeter

-DC voltmeter

-Twee channel oscilloscoop (alleen beschikbaar in pro-versie)

-SPST-schakelaar (alleen beschikbaar in pro-versie)

-SPDT-schakelaar (alleen beschikbaar in pro-versie)

- Spanningsgestuurde schakelaar (alleen beschikbaar in pro-versie)

- Stroomgestuurde schakelaar (alleen beschikbaar in pro-versie)

-AND (alleen beschikbaar in pro-versie)

-NAND (alleen beschikbaar in pro-versie)

-OF (alleen beschikbaar in pro-versie)

-NOR (alleen beschikbaar in pro-versie)

-NIET (alleen beschikbaar in pro-versie)

-XOR (alleen beschikbaar in pro-versie)

-XNOR (alleen beschikbaar in pro-versie)

-JK flip-flop (alleen beschikbaar in pro-versie)

-7 Segmentweergave (alleen beschikbaar in pro-versie)

-IC 555 (alleen beschikbaar in pro-versie)

-Transformer (alleen beschikbaar in pro-versie)

-Graetz Circuit (alleen beschikbaar in pro-versie)

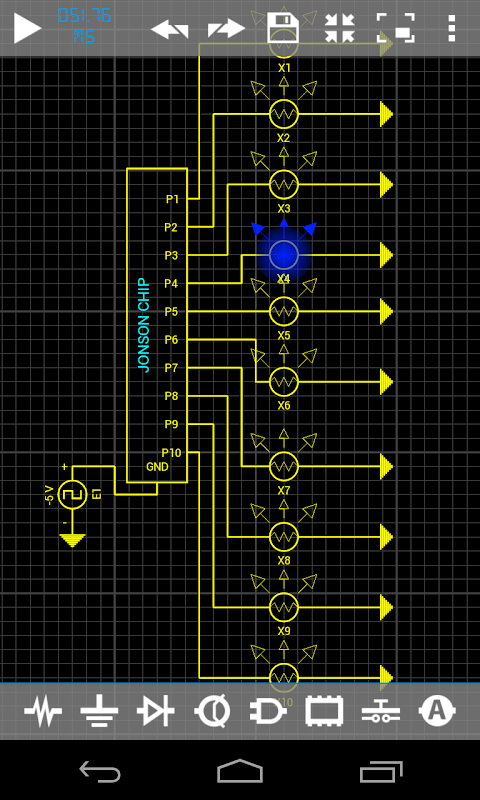

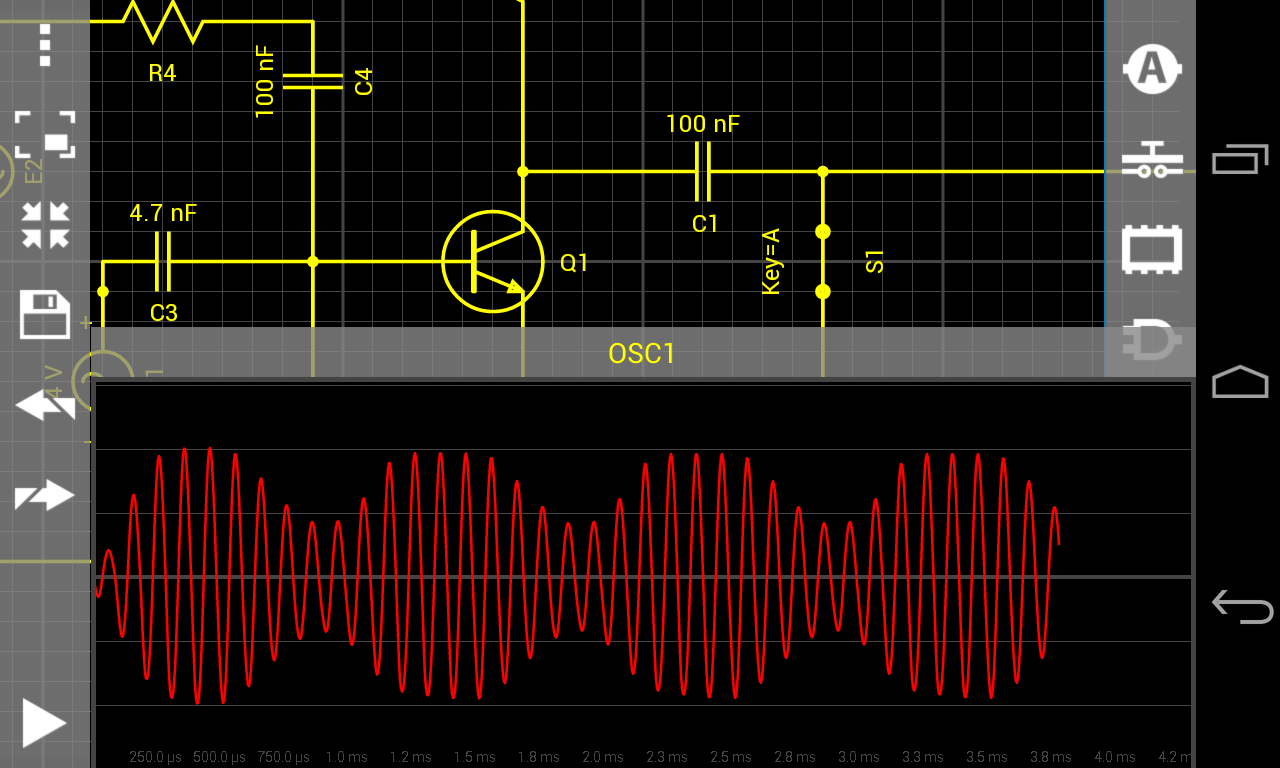

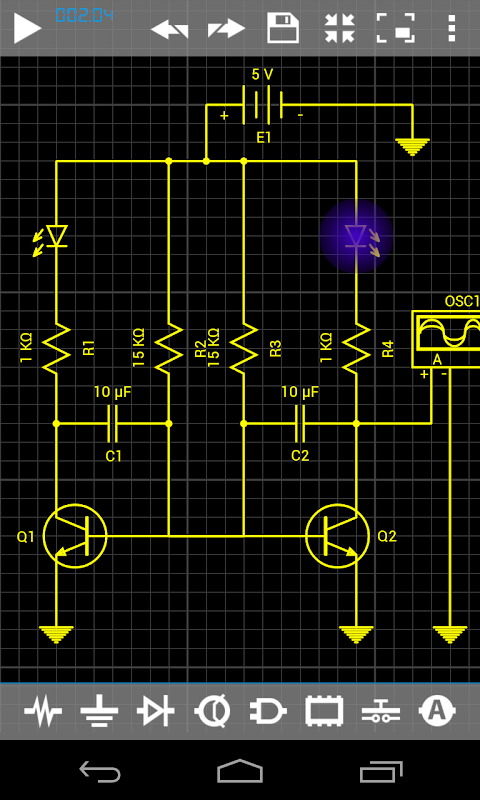

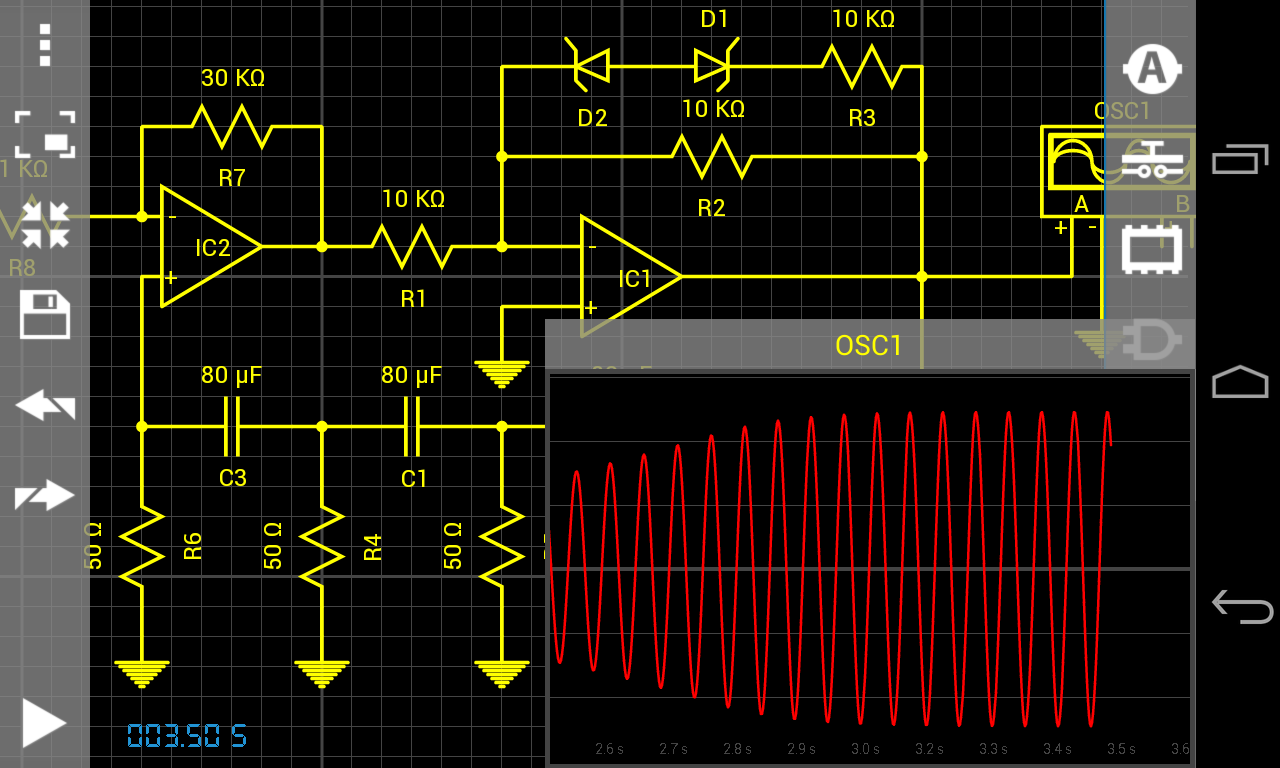

Als u een

oscillatoren moet u een kleine beginwaarde op sommige van de plaatsen

reactieve elementen. (zie de voorbeelden)
