このGUI Maker for Avalon Bus - FPGA SPI Bridge Panelについて

インテルFPGAのAvalonバスをNios II無しで操作するGUIを作成できます。

このアプリケーションの目的は？

インテル（旧アルテラ社）のFPGAのAvalonバスを操作するGUIを短時間で作成できます。Nios II CPU無しでAndroidからFPGAを操作できます。

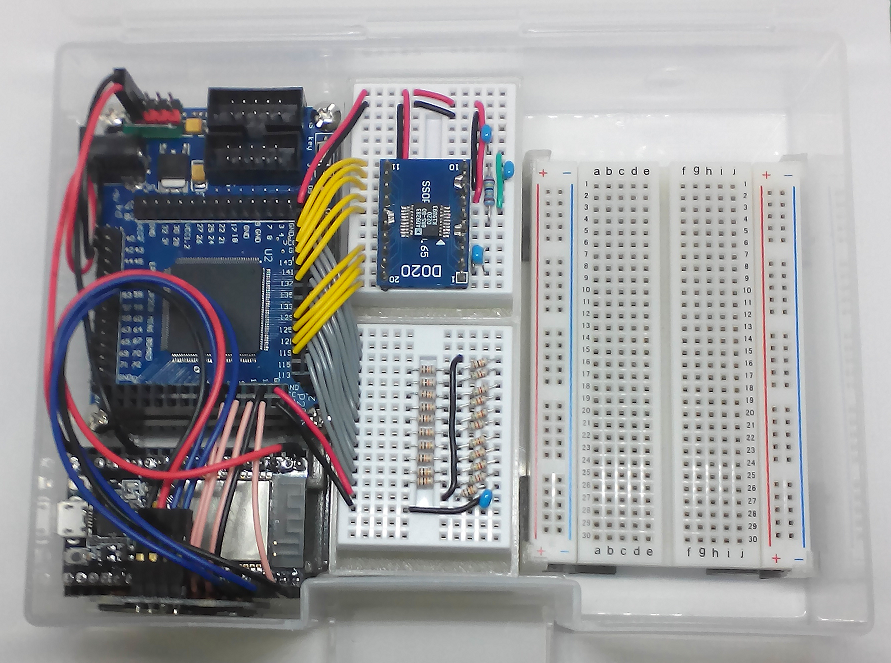

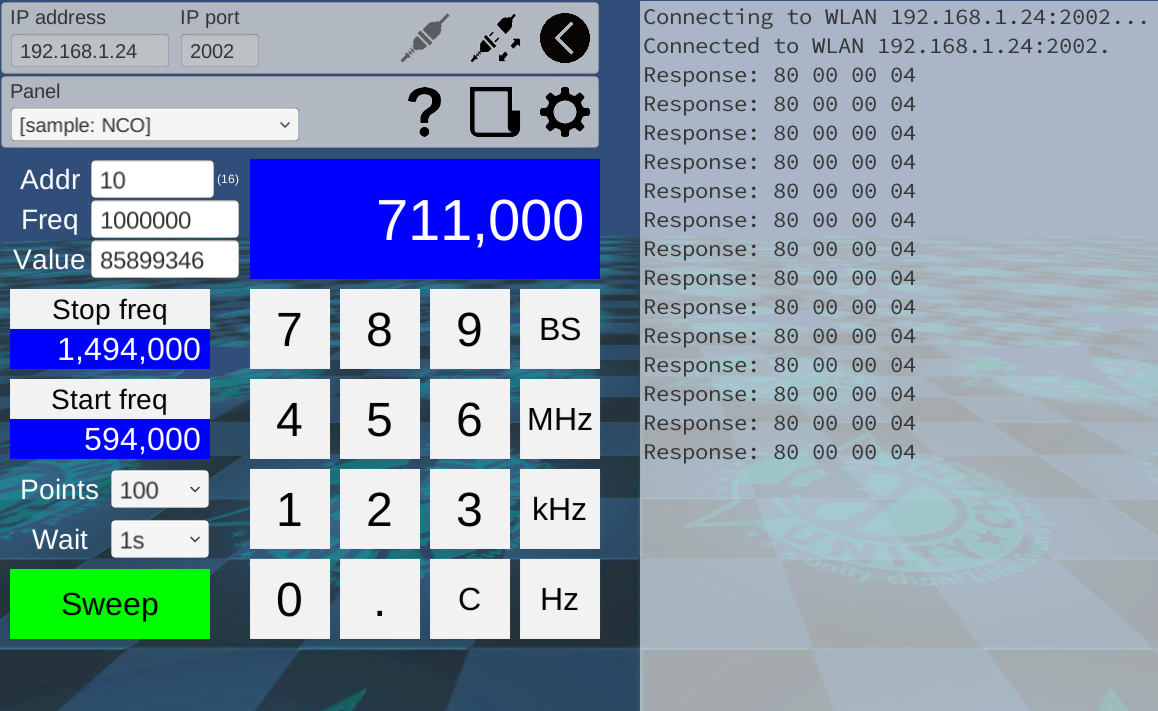

ボタン、タイマー、グラフ等を配置し、処理をPythonで記述することができます。

同様に、3Dオブジェクトの配置、処理をPythonで記述して、簡単なゲームを作ることができます。

ESP8266、ESP32に書き込むべきプログラムは？

Arduinoスケッチ　http://rapidnack.com/?p=860

操作説明ー画面　http://rapidnack.com/?p=918

SPI Bridge Scope　http://rapidnack.com/?p=1831

上記Arduinoスケッチを、ESPに書き込んでください。

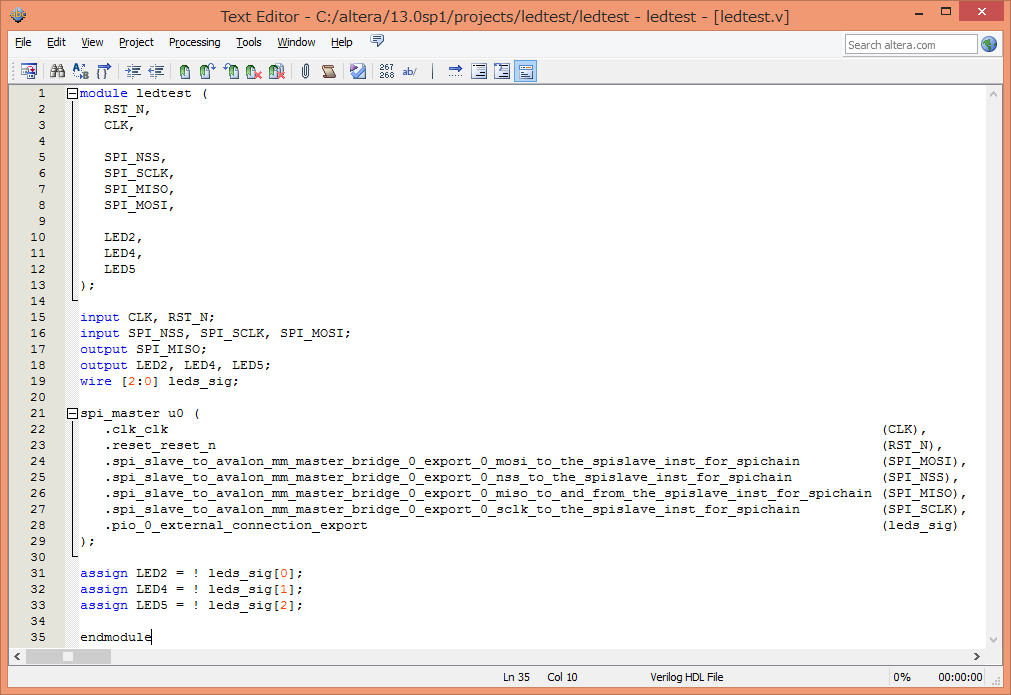

下記のメソッドを使ってFPGA内のAvalonバスをアクセスできます。

byte[] WriteBytePacket(UInt32 addr, byte data, int timeoutInSec = 3)

byte[] WriteUInt16Packet(UInt32 addr, UInt16 data, int timeoutInSec = 3)

byte[] WriteUInt32Packet(UInt32 addr, UInt32 data, int timeoutInSec = 3)

byte[] WriteBytePacket(UInt32 addr, byte[] dataBytes, bool isIncremental = false, int timeoutInSec = 3)

byte[] WriteUInt16Packet(UInt32 addr, UInt16[] dataArray, bool isIncremental = false, int timeoutInSec = 3)

byte[] WriteUInt32Packet(UInt32 addr, UInt32[] dataArray, bool isIncremental = false, int timeoutInSec = 3)

byte ReadBytePacket(UInt32 addr, int timeoutInSec = 3)

UInt16 ReadUInt16Packet(UInt32 addr, int timeoutInSec = 3)

UInt32 ReadUInt32Packet(UInt32 addr, int timeoutInSec = 3)

byte[] ReadBytePacket(UInt16 size, UInt32 addr, bool isIncremental = false, int timeoutInSec = 3)

UInt16[] ReadUInt16Packet(UInt16 size, UInt32 addr, bool isIncremental = false, int timeoutInSec = 3)

UInt32[] ReadUInt32Packet(UInt16 size, UInt32 addr, bool isIncremental = false, int timeoutInSec = 3)

以下は、ESP32用のスケッチです。

----------------------------------- ここから -----------------------------------

#include <SPI.h>

#include <WiFi.h>

const char* ssid = "your-ssid";

const char* password = "your-password";

WiFiServer server(2002);

WiFiClient client;

#define SPI_BUF_LEN 1024

byte spiBuf[SPI_BUF_LEN];

byte spiReadBuf[SPI_BUF_LEN];

void setup() {

Serial.begin(57600);

SPI.begin();

SPI.setFrequency(24000000);

SPI.setDataMode(SPI_MODE1);

SPI.setBitOrder(MSBFIRST);

pinMode(SS, OUTPUT);

digitalWrite(SS, HIGH);

Serial.println();

Serial.print("Connecting to ");

Serial.println(ssid);

//WiFi.mode(WIFI_STA); // Disable Access Point

WiFi.begin(ssid, password);

while (WiFi.status() != WL_CONNECTED) {

delay(500);

Serial.print(".");

}

Serial.println("");

Serial.println("WiFi connected");

Serial.println("IP address: ");

Serial.println(WiFi.localIP());

server.begin();

Serial.println("Server started");

}

void loop() {

if (!client.connected()) {

// try to connect to a new client

client = server.available();

} else {

// read data from the connected client

int n = client.available();

if (n > 0) {

//Serial.print("available: ");

//Serial.println(n);

if (n > SPI_BUF_LEN) {

n = SPI_BUF_LEN;

}

// transfer data to/from SPI

client.readBytes(spiBuf, n);

digitalWrite(SS, LOW);

SPI.transferBytes(spiBuf, spiReadBuf, n);

digitalWrite(SS, HIGH);

// return data to client

client.write(spiReadBuf, n);

}

----------------------------------- ここまで -----------------------------------
