電気工事用電線管ラック選定:WireWay

전기 공사에 사용하는 전선관 및 랙 크기

선정하는 도구입니다.

■ 사용 방법

이 응용 프로그램은 3 개의 화면으로 구성되어 있습니다.

하늘색 화면 → 전선 선택 화면

녹색 화면 → 배관 선택 화면

노란색 화면 → 설정 화면

각 화면 간 이동은 화면 제스처로 할 수 있습니다.

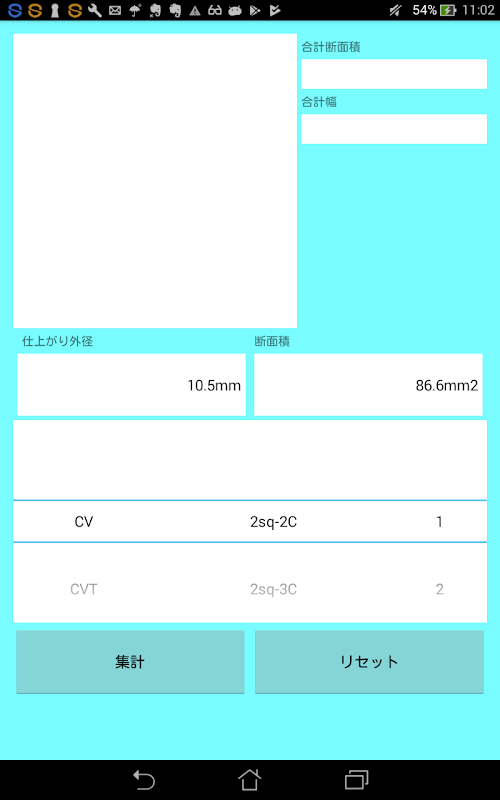

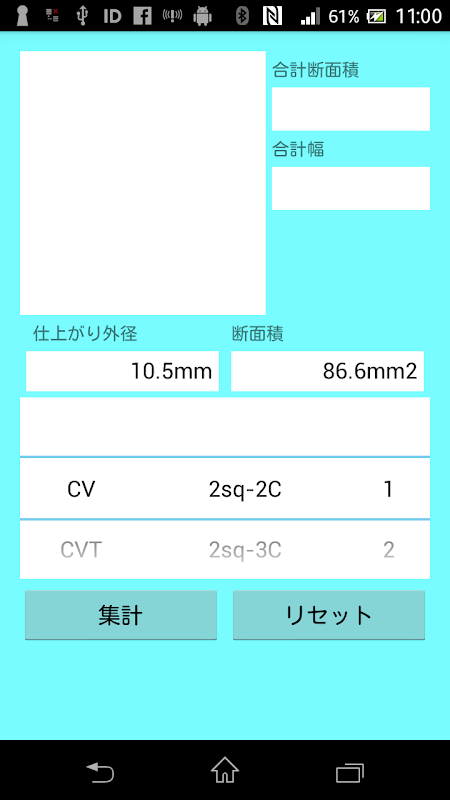

전선의 등록 (하늘색 화면)

집계 버튼의 전선 종류, 크기,

        갯수 드럼 피커 선택 후 집계 버튼을 조작하면

전선이 목록에 등록 된 총 단면적이 자동 계산

        됩니다.

→ 목록에 등록 된 전선은 롱 탭에서

           제거 할 수 있습니다.

→ 총 폭은 등록한 전선을 옆으로 나열했을 때

           치수입니다.

내촌가 총 폭 이상의 랙이면 전선을

           1 단으로 배치 할 수 있습니다.

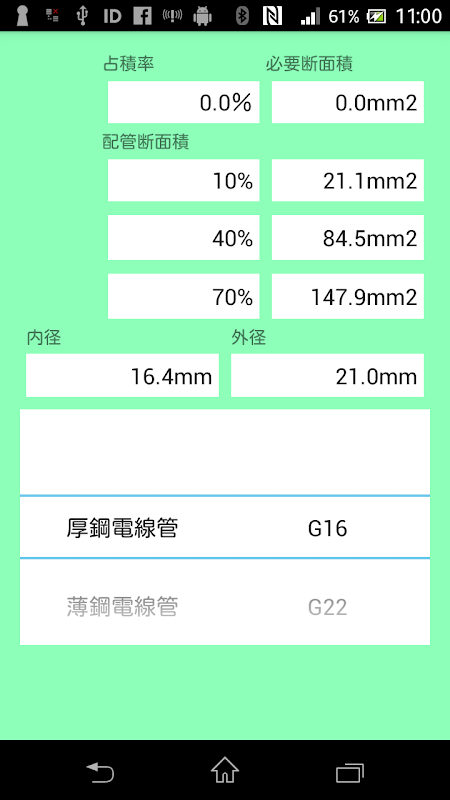

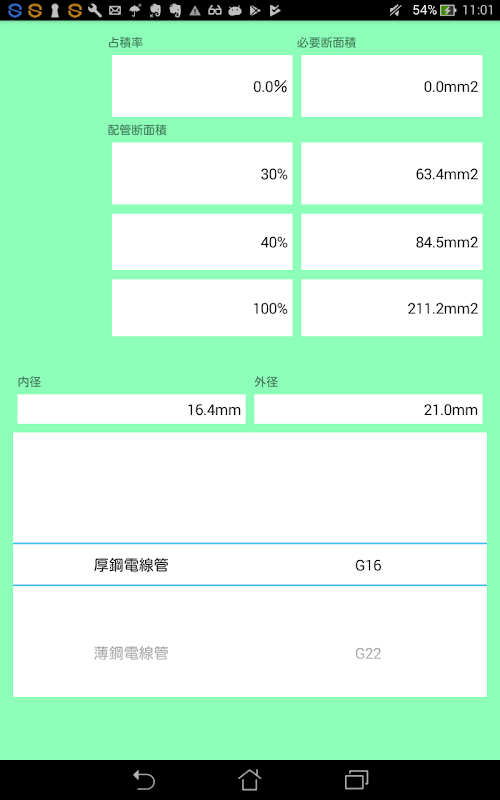

전선관의 선택 (녹색 화면)

사용하고자하는 배관 유형과 크기를 드럼 피커

         선택 및 설정에 따라 배관의 단면적이

         표시됩니다.

필요 단면적 배관 단면적을 비교하여 적절한

         배관 사이즈를 선정하십시오.

占積率 현재 선택된 배관에 대한

         필요 단면적의 비율입니다.

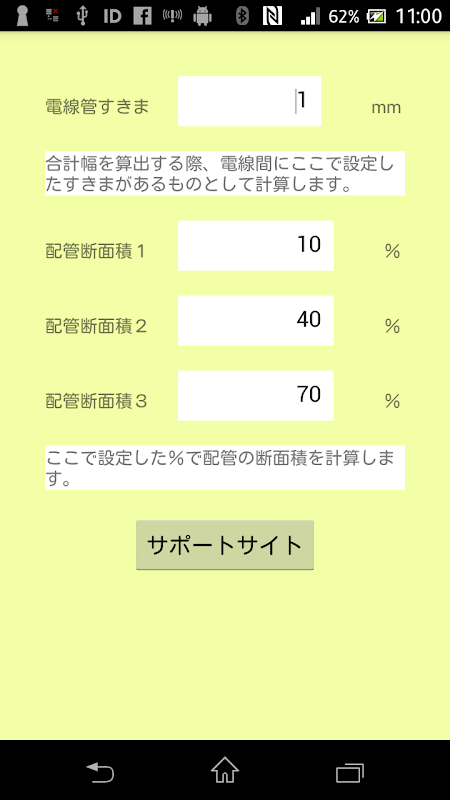

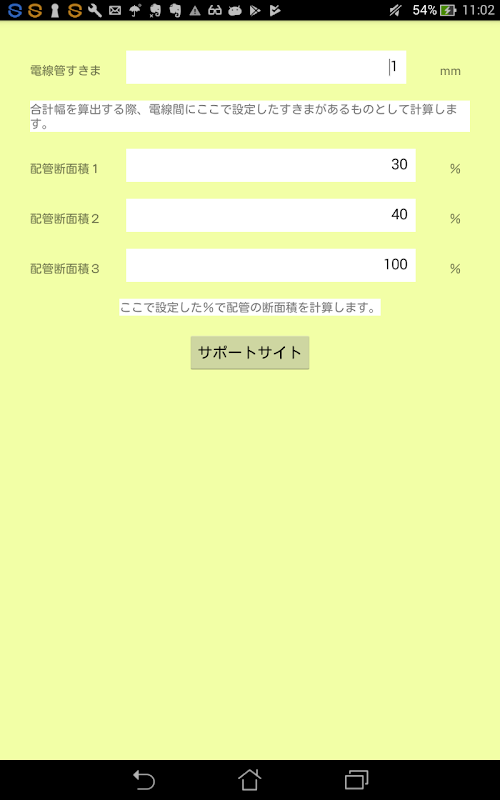

자동 계산 설정 (노란색 화면)

자동 계산시의 계수를 설정할 수 있습니다.

전선 사이 간격 = 총 폭을 계산할 때,

                            전선과 전선 사이에 여기에서 설정 한

틈이있는 것으로 계산합니다.

배관 단면적 1 ~ 3 = 여기에서 설정 한 비율로

                                    단면적을 계산합니다.

쓰기에 맞춘 비율

                                    를 설정하십시오.

■주의 사항

계산 된 수치에서 사태가 발생했을 경우

우리 쪽은 일체 책임을지지 않으므로 이해하신 후 사용하십시오.

◆ 버그보고 나 질문, 문의는 코멘트 란에 부탁드립니다.
