Cordier Diagram

Cordier Diagram은 터보 기계 설계의 첫 번째 샷을위한 스위스 군용 칼입니다. 이 앱을 사용하여 압축기, 펌프, 팬, 터빈 또는 밀의 유형 (축, 대각선, 방사형)을 결정할 수 있습니다. 부피 흐름, 특정 엔탈피 및 속도를 기반으로 직경을 계산하거나 역방향 계산을 사용하여 주어진 형상에서 부피 흐름 또는 속도를 계산합니다.

1953 년 Otto Cordier는 무 차원 숫자로 결정되는 고효율의 단일 단계 터보 기계에 대한 연구 프로젝트를 발표했습니다. 오늘날에는 "델타"(특정 직경)와 "sgma"(특정 속도)가 적용됩니다.

추가 무 차원 숫자 "psi"(일 또는 수두 계수) 및 "phi"(유량 계수)를 사용하여 터보 기계를 설명 할 수 있습니다.

모든 계산은 특정 속도 "시그마"와 특정 직경 "델타"간의 최적화 된 관계를 기반으로합니다. 경계 조건이이 경로를 벗어나면 경고가 표시됩니다.

간편한 입력 : 슬라이더를 사용하여 데이터 또는 지오메트리를 삽입합니다.

간편한 역 계산 : 해당 아이콘을 선택하여 입력과 출력 사이를 전환합니다.

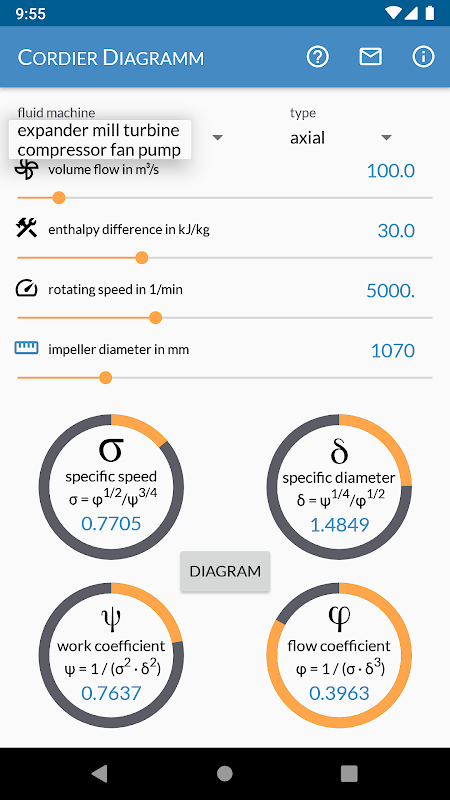

쉬운 출력 : 슬라이더는 결과를 직접 보여줍니다. 원형 진행 표시 줄은 일반적인 범위의 무 차원 숫자에 대한 개요를 제공합니다.

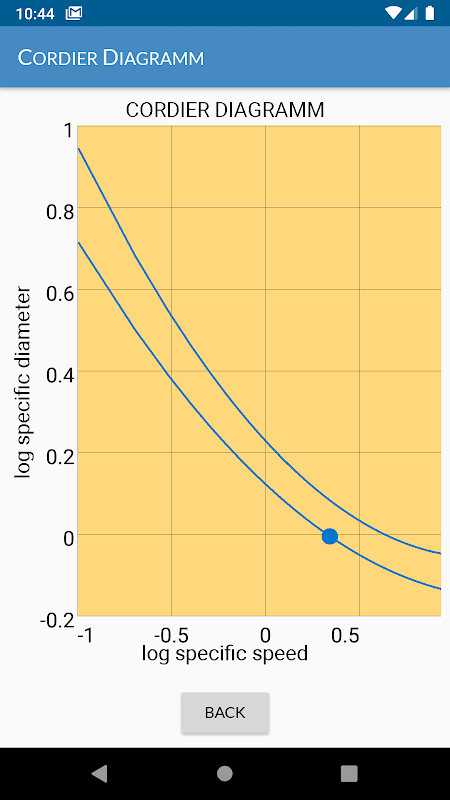

다이어그램 : 현재 계산을위한 Cordier 다이어그램 플로팅 (베타)
