Electronic Circuit Patterns

Ciri-ciri:

★ Tiada iklan (In-App Purchase)

★ Cari alat (In-App Purchase)

★ Semua kandungan luar talian tersedia

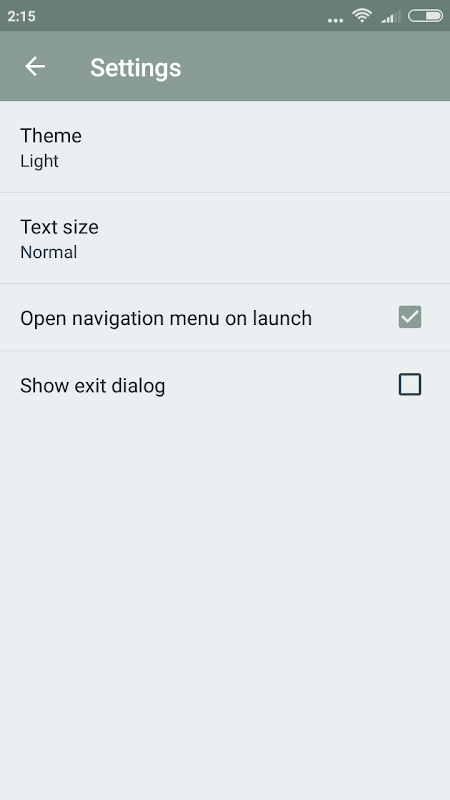

★ Tukar Tema (cahaya, gelap, hitam)

★ Tukar tema gaya kod (cahaya, gelap)

★ Tukar saiz fon

Setiap kad mempunyai penerangan skema dan pendek corak litar biasa dalam elektronik. Topik yang akan dibincangkan termasuk elektronik digital, analog, dan kuasa. Terdapat 32 kad dalam jumlah:

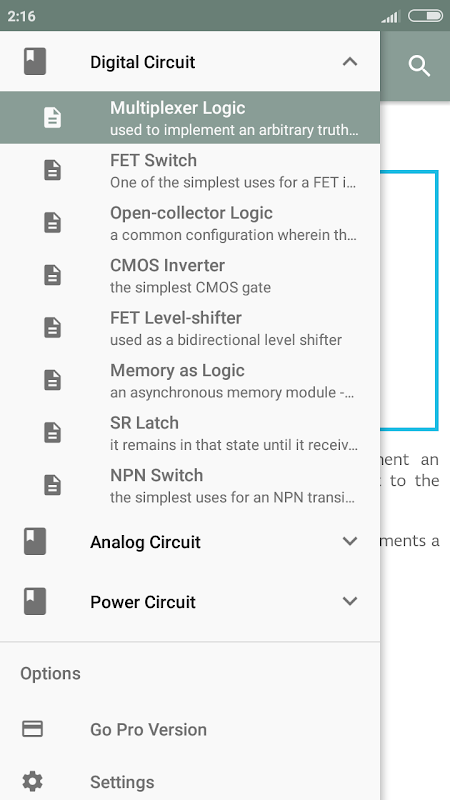

-Multiplexer Logik

Tukar -FET

-Buka-lain

-CMOS Inverter

-FET Level

-Memory sebagai

-SR Latch

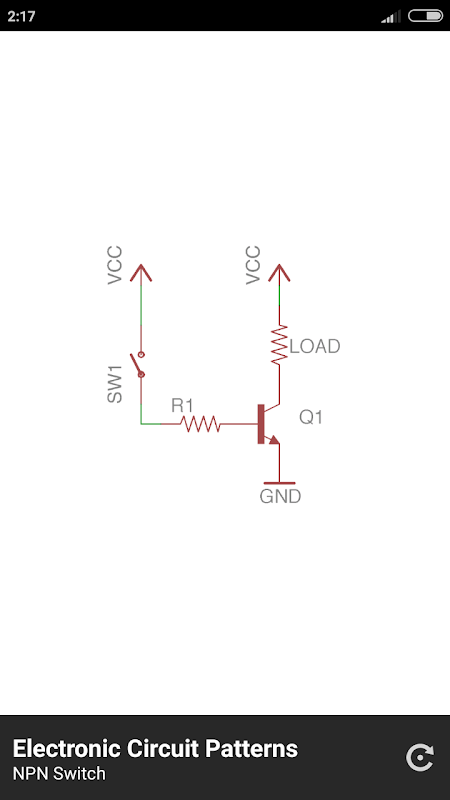

Tukar -NPN

-Sample

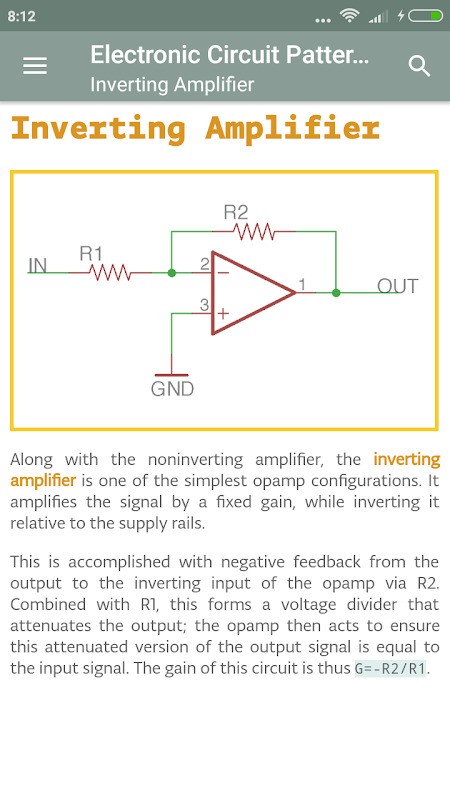

-Inverting Amplifier

-Noninverting Amplifier

-Transimpedance Amplifier

-Emitter Pengikut

-RC Lowpass

-Schmitt Trigger

-RC laluan tinggi

-Differentiator

Divider -Voltage

Amplifier -Differential

-Integrator

Regulator -Buck

Diod -Flyback

-Crowbar Circuit

-Diode OR

-Voltage Beregu

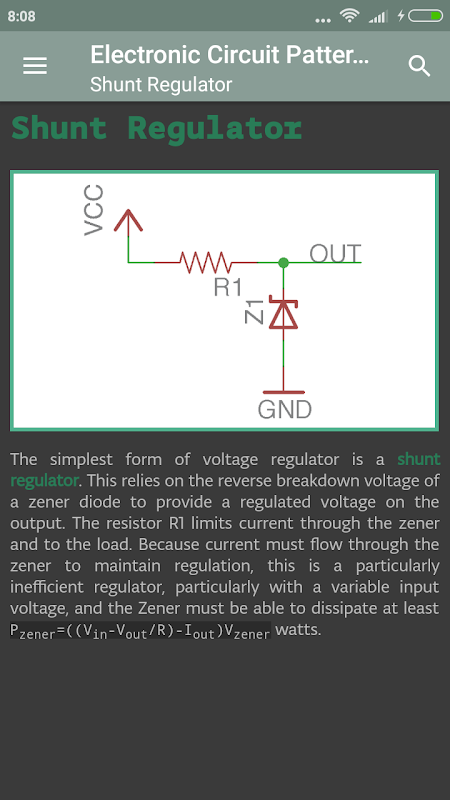

Regulator -Shunt

Regulator -Boost

Regulator -Linear

-LED Semasa

-NPN Semasa

-FET tinggi

Regulator -Current

Ini adalah besar jika anda sedang mencari untuk mengetahui lebih lanjut mengenai asas-asas litar elektrik.

Kad corak litar direka oleh Arachnid Labs. http://www.arachnidlabs.com

penerangan litar dan skema dilesenkan, dan digunakan di bawah Creative Commons Pengiktirafan-Perkongsian Serupa 3.0 Lesen Unported (http://creativecommons.org/licenses/by-sa/3.0/). Mereka boleh didapati di https://github.com/arachnidlabs/labs-cards
