Basics of VLSI Design

Volledig gratis handboek van VLSI met diagrammen en grafieken

De app is een complete gratis handboek van VLSI met diagrammen en grafieken. Het is onderdeel van de elektronica en communicatie-engineering onderwijs, dat belangrijke thema's, notities, nieuws en blog over het onderwerp brengt. Download de App als beknopte handleiding en ebook op deze elektronica & communicatie-engineering onderwerp.

De app omvat meer dan 90 thema's van VLSI Design in detail. Deze onderwerpen zijn verdeeld in 5 eenheden.

U kunt heel gemakkelijk passeren en te slagen in je examens of interviews, de app biedt een snelle herziening en verwijzing naar de onderwerpen zoals een gedetailleerde flash card.

Elk onderwerp is compleet met diagrammen, vergelijkingen en andere vormen van grafische weergaven voor gemakkelijk begrip. Sommige van de onderwerpen die in deze toepassing zijn:

1. Semiconductor herinneringen: Inleiding en types

2. Read Only Memory (ROM)

3. Drie transistor DRAM-cel

4. Een transistor DRAM Cell

5. Flash-geheugen

6. Lage - Macht CMOS Logic Circuits: Introductie

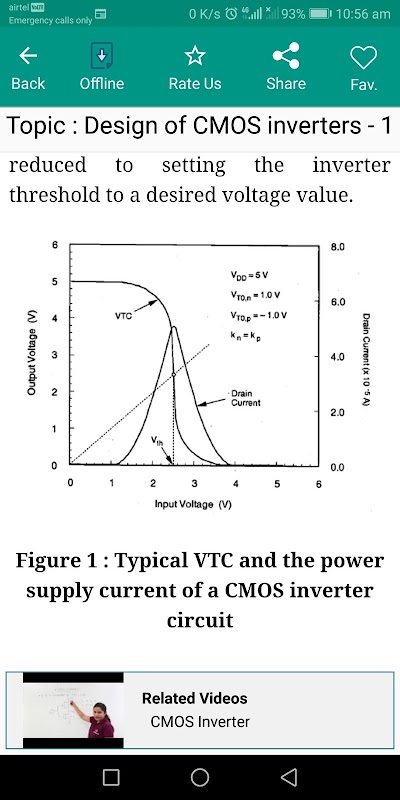

7. Ontwerp van CMOS inverters

8. MOS Omvormers: kennismaking met het schakelen kenmerken

9. Scan-gebaseerde technieken

10. Built-In Self Test (Bist) Technieken

11. Historische prospectieve van VLSI Design: de wet van Moore

12. Indeling van CMOS types digitale schakeling

13. Circuit Design Voorbeeld

14. VLSI ontwerp methodieken

15. VLSI design flow

16. Het ontwerp Hiërarchie

17. Concept van regelmaat, modulariteit en lokaliteit

18. CMOS fabricage

19. Fabrication Process Flow: Basic Steps

20. Fabricage van de NMOS transistor

21. CMOS fabricage: p-well-proces

22. CMOS fabricage: n-well-proces

23. CMOS fabricage: twin bad proces

24. Stick diagrammen en masker lay-out ontwerp

25. MOS transistor: fysieke structuur

26. De MOS-systeem onder Externe Bias

27. Structuur en werking van MOSFET

28. De drempelspanning

29. De huidige spanning kenmerken van MOSFET

30. Mosfet scaling

31. Effecten van schaalvergroting

32. Kleine Geometry Effects

33. MOS Capacitances

34. MOS inverter

35. Spanning overdracht kenmerken (VTC) van de MOS-inverter

36. Omvormers met n-type MOSFET load

37. Weerstandsbelasting inverter

38. Het ontwerp van de Uitputting-Load omvormers

39. CMOS inverter

40. Vertraging definities

41. Berekening van de Delay Times

42. Inverter Design met Delay bedwingt: Voorbeeld

43. Combinatorische MOS Logic Circuits: inleiding

44. MOS Logic Circuits met Uitputting MOS Laadt: Two-Input NOR Gate

45. MOS Logic Circuits met Uitputting MOS Laadt: gegeneraliseerde NOR structuur met meerdere ingangen

46. ​​MOS Logic Circuits met Uitputting MOS Laadt: Transient analyse van de NOR-poort

47. MOS Logic Circuits met Uitputting MOS Laadt: Two-Input NAND Gate

48. MOS Logic Circuits met Uitputting MOS Laadt: gegeneraliseerde NAND structuur met meerdere ingangen

49. MOS Logic Circuits met Uitputting MOS Laadt: Transient analyse van NAND-poort

50. CMOS logische schakelingen: NOR2 (twee-ingang NOR) gate

51. CMOS NAND2 (twee-ingang NAND) gate

52. Indeling van Simple CMOS logische poorten

53. Complex Logic Circuits

54. Complex CMOS logische poorten

55. Indeling van Complex CMOS logische poorten

56. AOI en OAI Gates

57. Pseudo-nMOS Gates

58. CMOS Full-Adder Circuit & carry rimpel adder

59. CMOS Transmission Gates (Pass Gates)

60. Aanvullende Pass-Transistor Logic (CPL)

61. Sequential MOS logica Circuits: Introductie

62. Gedrag van bistabiele elementen

63. De SR latchschakeling

64. Clocked SR Klink

65. Clocked JK Klink

66. Master-Slave Flip-Flop

67. CMOS D-Latch en-Edge Triggered Flip-Flop

68. Dynamic Logic Circuits: Introductie

69. Basisprincipes van Pass Transistor Circuits

Alle onderwerpen worden niet opgenomen omwille van karakter beperkingen door de Play Store in te stellen.
