Basics of VLSI Design

Полный справочник Free СБИС с диаграммами и графиками

Приложение представляет собой полный свободный справочник СБИС с диаграмм и графиков. Она является частью электроники и коммуникаций инженерного образования, который приносит важные темы, заметки, новости & блог на эту тему. Скачать приложение, как краткий справочник и электронную книгу по этой электроники и инженерных коммуникаций объекта.

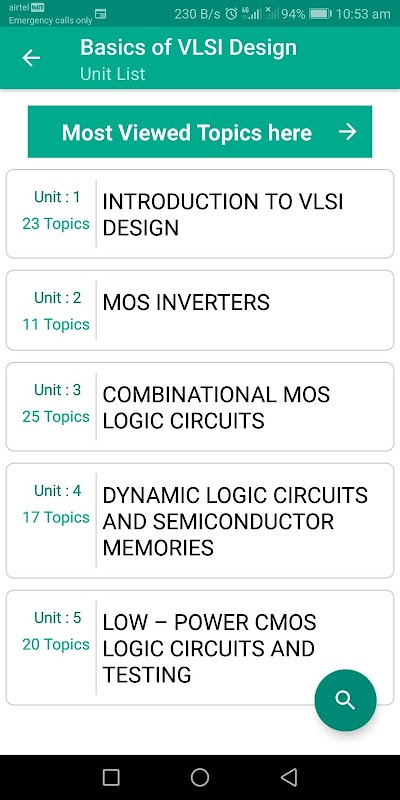

Приложение охватывает более 90 темы СБИС подробно. Эти темы разделены на 5 единиц.

Вы можете очень легко пройти и добиться успеха в ваших экзаменов или интервью, приложение обеспечивает быстрый пересмотр и ссылки на такие темы, как подробный флэш-карты.

Каждая тема в комплекте с диаграммами, уравнений и других форм графических представлений для облегчения понимания. Некоторые из тем, затронутых в этом приложении:

1. Полупроводниковые воспоминания: Введение и типы

2. постоянное запоминающее устройство (ПЗУ)

3. Три транзистора ячейки DRAM

4. Один транзистор DRAM Cell

5. Флэш-память

6. Низкий уровень - мощность КМОП логических схем: Введение

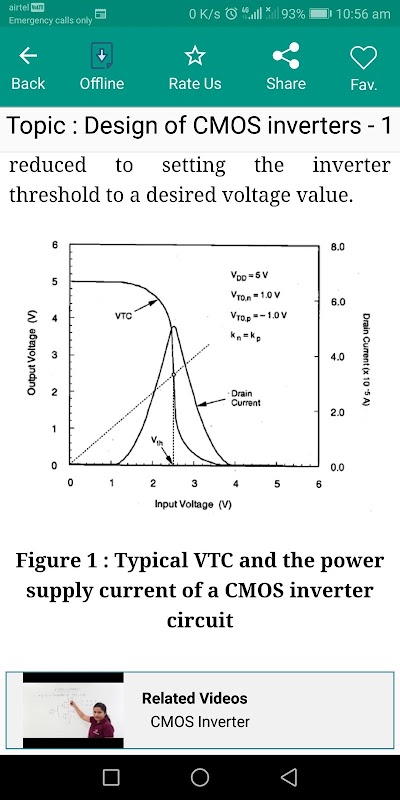

7. Проектирование CMOS инверторы

8. MOS Инверторы: введение в характеристики переключения

9. Сканирование на основе Техники

10. Встроенный самотестирования (BIST) Методы

11. Исторические перспективы СБИС: Закон Мура

12. Классификация типов цифровых КМОП-схемы

13. Circuit Design Пример

14. методологии СБИС

Поток 15. СБИС

Иерархия 16. Дизайн

17. Понятие регулярности, модульности и местности

изготовление 18. CMOS

19. Процесс изготовления Flow: Основные шаги

20. Изготовление транзистора NMOS

21. CMOS изготовления: процесс р-ну

22. CMOS изготовления: процесс н-хорошо

23. CMOS изготовления: процесс ванны близнец

24. Придерживайтесь схемы и дизайн-макет маски

25. МОП-транзистора: физическая структура

26. Система МОП под внешним смещением

27. Структура и функционирование полевого МОП-транзистора

28. Пороговое напряжение

29. Текущие характеристики напряжения МОП-транзистора

30. Mosfet масштабирование

31. Последствия масштабирования

32. Малые Geometry эффекты

33. MOS Емкости

34. MOS инвертор

35. Напряжение передачи характеристики (VTC) МОП инвертора

36. Инверторы с нагрузкой МОП-транзистор п-типа

37. резистивный преобразователь нагрузки

38. Проектирование Истощение нагрузки Инверторы

39. CMOS инвертор

40. Определения времени задержки

41. Расчет Время задержки

42. Инвертор Конструкция с задержкой Сдерживает: Пример

43. комбинационных логических схем MOS: введение

44. MOS логические схемы с Истощение NMOS нагрузки: с двумя входами NOR Gate

45. МОП-логические схемы с Истощение NMOS нагрузки: Обобщенные NOR структура с несколькими входами

46. ​​МОП-логические схемы с Истощение NMOS нагрузки: Переходный анализ NOR ворот

47. МОП-логические схемы с Истощение NMOS нагрузки: с двумя входами NAND Gate

48. МОП-логические схемы с Истощение NMOS нагрузки: Обобщенная структура типа NAND с несколькими входами

49. МОП-логические схемы с Истощение NMOS нагрузки: Переходный анализ вентилю

50. КМОП логические схемы: NOR2 (два входных NOR) ворота

51. CMOS NAND2 (два входных NAND) ворота

52. Схема простой КМОП логических вентилей

53. Сложные логические схемы

54. Комплекс CMOS Logic Gates

55. Схема комплекса КМОП логических вентилей

56. AOI и OAI Гейтс

57. Псевдо-NMOS Гейтс

58. CMOS Full-Adder цепи и нести пульсации сумматор

59. CMOS передач Ворота (Pass Gates)

60. Дополнительной Pass-транзисторная логика (CPL)

61. Последовательное МОП-логические схемы: Введение

62. Поведение бистабильных элементов

63. SR фиксирующей схемы

64. Хронометрировали SR Защелка

65. Хронометрировали JK Защелка

66. Master-Slave флип-флоп

67. CMOS D-защелкой и Edge-Triggered флип-флоп

68. Динамические схемы логики: Введение

69. Основные принципы транзисторных схем Pass

Все темы не перечислены из-за ограничений, установленных символов в Play Store.
