Bluetooth Robot Car Controller

Kantel uw smartphone om uw eigen robot besturen. Hier is een eenvoudig project om uw Robot / Robo auto besturen met behulp van Bluetooth-module HC-05 & 89c2051 Microcontroller met je Android Smartphone. In dit project wordt de accelerometer van je Android-smartphone wordt gebruikt om de tilt beweging hoek van de Smartphone te detecteren, maar kantel je mobiele vooruit, achteruit, links en rechts om de richting van de robot te controleren.

U kunt Circuit & HEX File hier http://www.hobbyprojects.com/bluetooth-device-control/ downloaden

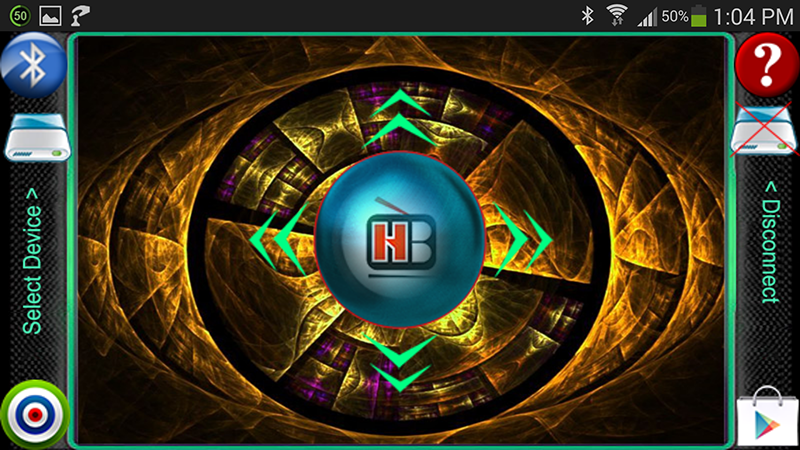

App Instructies:

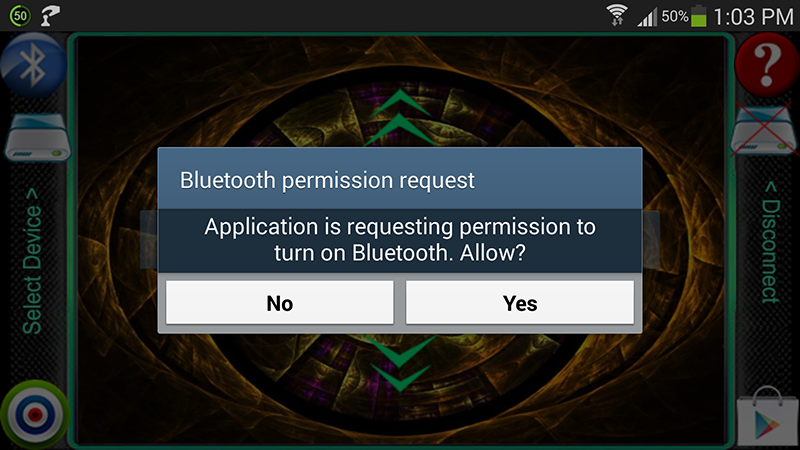

1. Eerste zorg ervoor dat uw HC-05 Bluetooth-module is gekoppeld met je mobiele telefoon. Het standaardwachtwoord voor de koppeling is "1234" of "0000". Raadpleeg de handleiding van de Bluetooth-module.

2. Klik op het pictogram "SELECT DEVICE" te selecteren gepaarde Bluetooth-module.

3. Wanneer u mobiel kantelen "FORWARD" stuurt de gegevens "A" om de Bluetooth-module verbonden met het circuit. Wanneer Microcontroller detecteert "A" van de Robot / Robot auto naar voren beweegt.

4. Wanneer u tilt mobiel "ACHTERUIT" stuurt de gegevens "B" om de Bluetooth-module verbonden met het circuit. Wanneer Microcontroller detecteert "B" van de Robot / Robot auto beweegt ACHTERUIT.

5. Wanneer u de mobiele "LEFT" kantelen stuurt de gegevens "C" om de Bluetooth-module verbonden met het circuit. Wanneer Microcontroller detecteert "C" van de Robot / Robot auto een bocht naar links.

6. Wanneer u tilt mobiel "RIGHT" stuurt de gegevens "D" om de Bluetooth-module verbonden met het circuit. Wanneer Microcontroller detecteert "D" van de Robot / Robot auto draait naar rechts.

7. Wanneer de mobiele telefoon niet wordt gekanteld in elke richting (scherm omhoog positie), dan stuurt de gegevens "E" om de Bluetooth-module verbonden met het circuit. Wanneer Microcontroller detecteert "E" van de Robot / Robot auto krijgt gestopt. U kunt ook de robot te stoppen door op de STOP-knop, die in het centrum van de afstandsbediening.
