CAD Assistant

OPEN CASCADE CAD Assistant voor Android is een offline viewer en converter voor 3D CAD- en mesh-modellen.

Als u deze technologie wilt gebruiken voor de ontwikkeling van op maat gemaakte oplossingen voor uw bedrijf, neem dan contact met ons op via:

https://dev.opencascade.org/webform/contact_us

Basis CAD-modellen bekijken en converteren

Basisfunctionaliteit wordt geleverd door CAD Data Exchange-component van Open CASCADE Technology (OCCT).

De ondersteunde bestandsindelingen en gegevens zijn:

- BREP: native OCCT-formaat voor vormgeometrie, topologie en assemblagestructuur.

- IGES (5.1 en 5.3): vormgeometrie, kleuren, objectnamen op het hoogste niveau, bestandsinformatie.

- STEP (AP203 en AP214): vormgeometrie, assemblagestructuur, kleuren, namen, validatie-eigenschappen, bestandsinformatie.

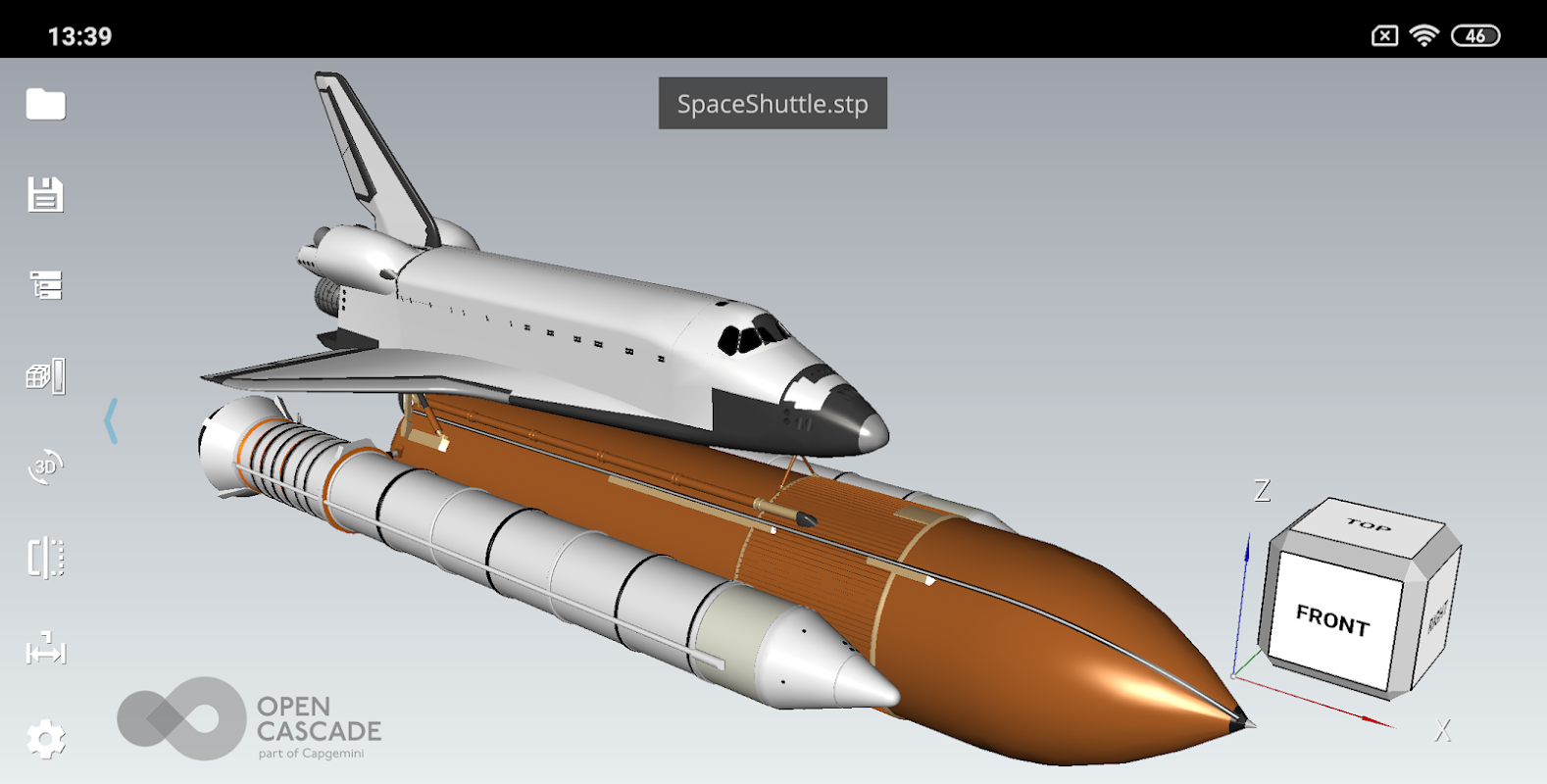

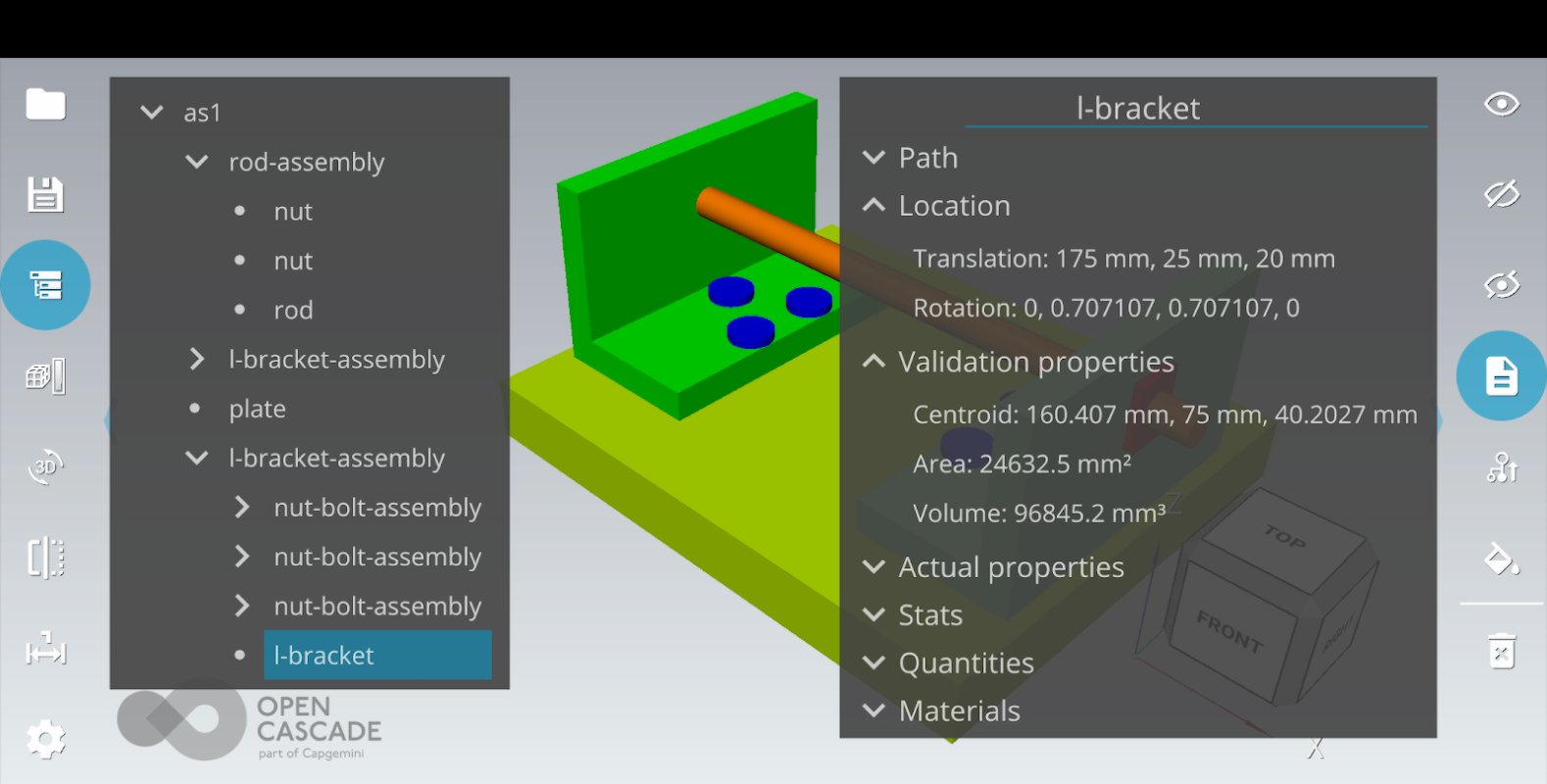

De montagestructuur van het model kan door de boombrowser worden genavigeerd. De componenten van de assembly kunnen naar behoefte worden verborgen of getoond om het model te inspecteren. Het geselecteerde sub-merk of onderdeel kan worden opgevraagd voor zijn eigenschappen.

CAD-model (geheel of geselecteerd onderdeel of subassemblage) kan worden geëxporteerd naar elk van de ondersteunde CAD- of mesh-formaten.

Mesh-gegevens bekijken

Extra functionaliteit is het bekijken van mesh-modellen met bijbehorende gegevens, geïmplementeerd met behulp van de mesh-visualisatiecomponent van OCCT.

Ondersteunde mesh-formaten zijn:

- glTF is een open standaard voor 3D-assets.

- STL is de facto standaard bij 3D-printen.

- PLY heeft de mogelijkheid om gegevens op te slaan die zijn gekoppeld aan mesh-knooppunten en -elementen. Als u in uw applicatie een model hebt dat wordt weergegeven door mesh, kan dit eenvoudig worden opgeslagen in PLY-formaat en op een tablet worden bekeken. Extra gegevens (RGB-kleur of scalair) kunnen aan elke polygoon of knoop worden toegevoegd.

- OBJ is standaard voor 3D-animatie en wordt ondersteund door de meeste grafische 3D-toepassingen.

- JT is de ISO-norm voor efficiënte visualisatie van 3D CAD-gegevens.

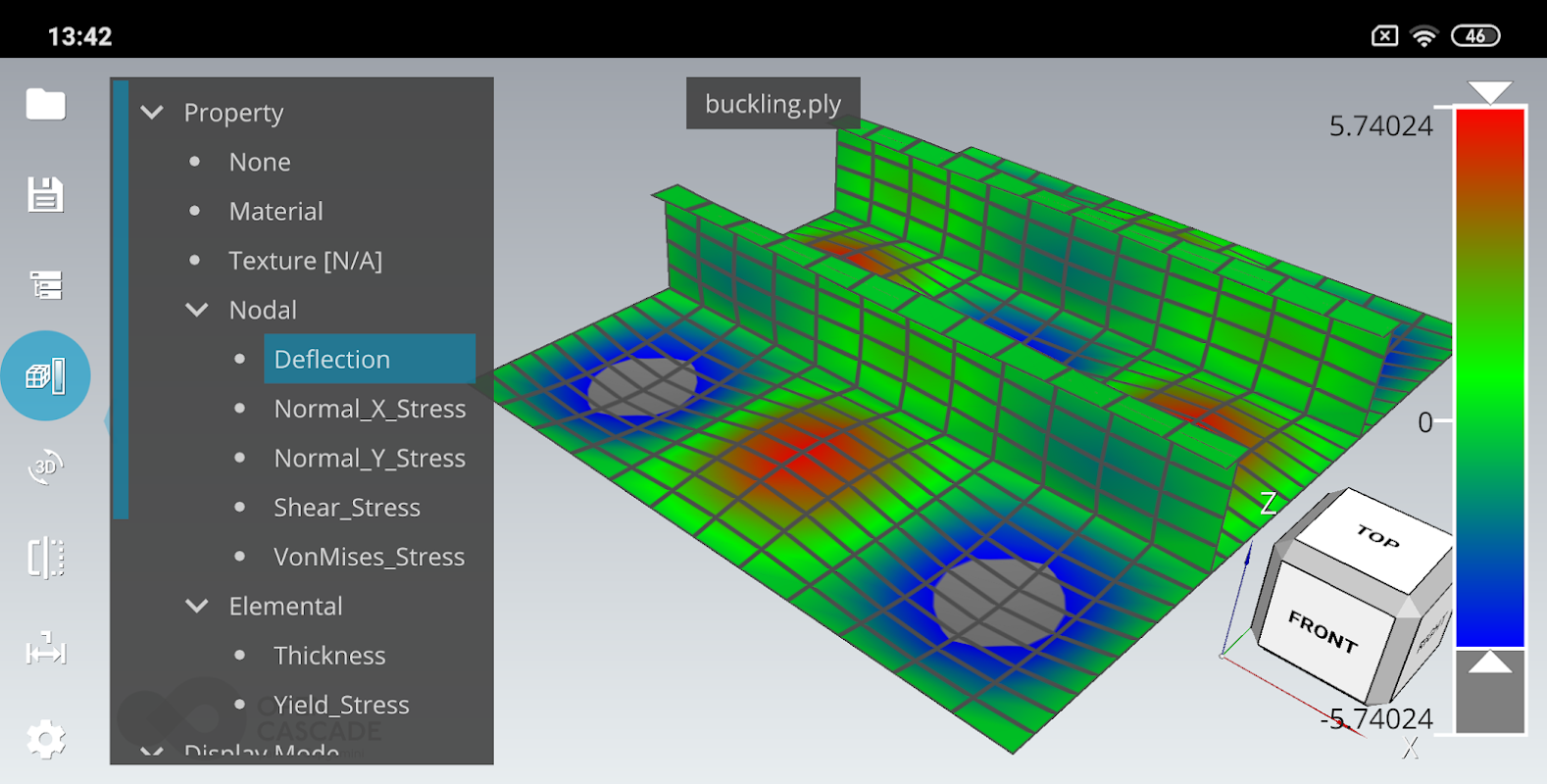

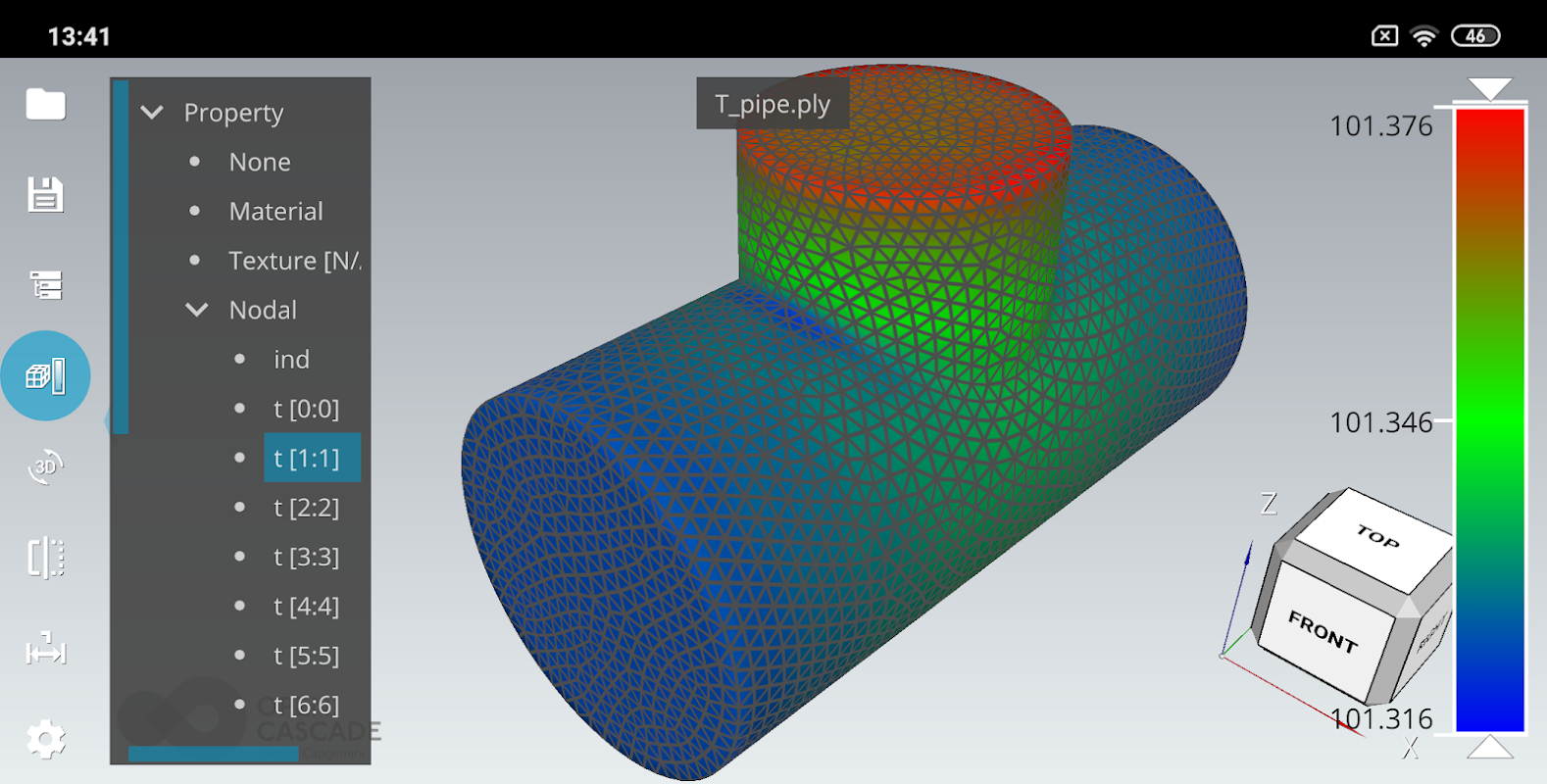

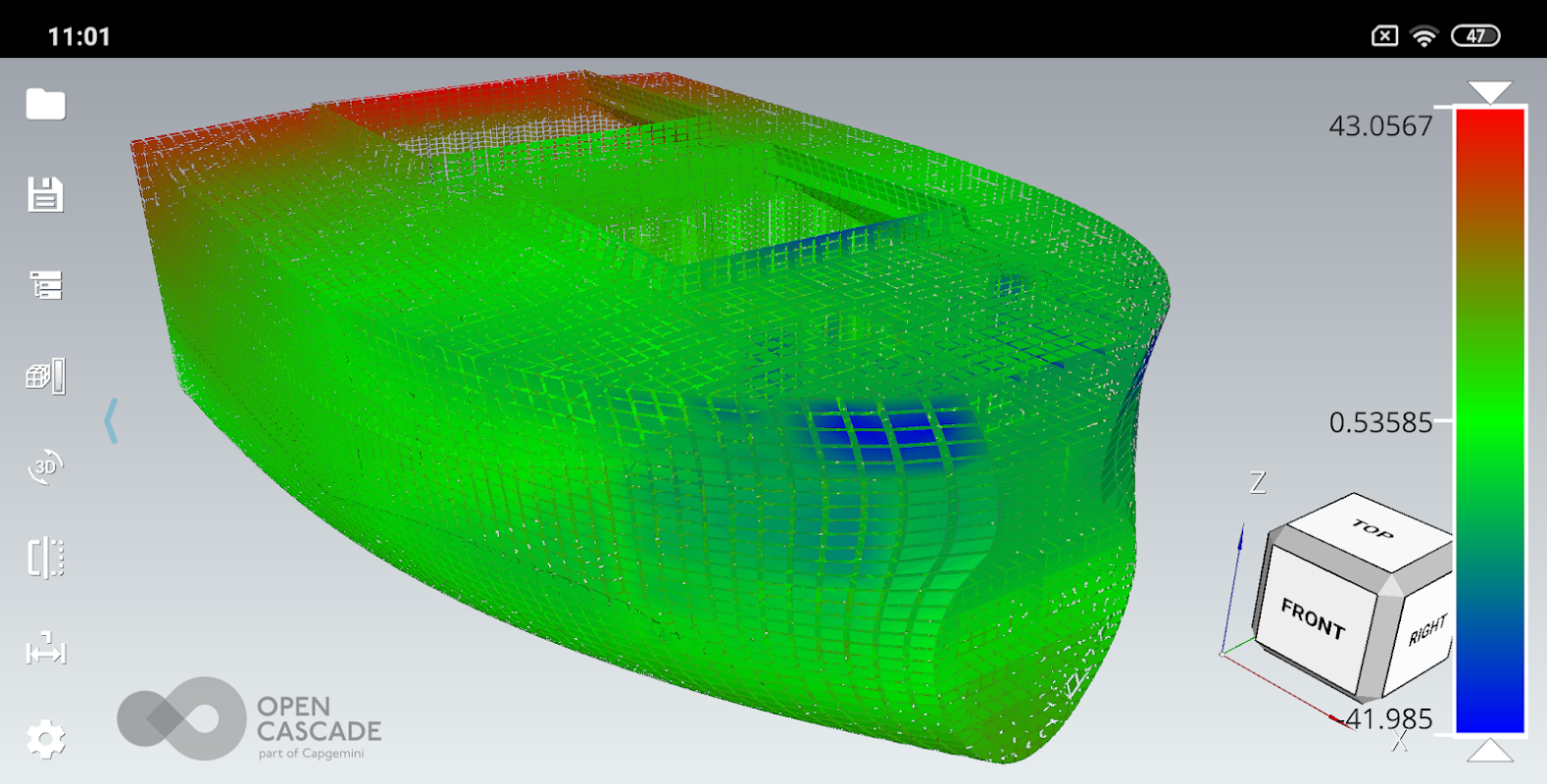

Met CAD-assistent kunt u de mesh in draadframe, gearceerde en verkleinde weergave bekijken. Als mesh bijbehorende texturen, kleuren of scalaire gegevens bevat, kan deze worden bekeken met elementen die zijn gekleurd volgens de geselecteerde eigenschap. Voor scalaire grootheden wordt een interactieve kleurenschaal getoond, die bedieningselementen biedt om het bereik van weergegeven grootheden te manipuleren.

Algemene bewerkingen

CAD Assistant voor Android is geoptimaliseerd voor apparaten met een multi-touchscreen en biedt intuïtieve manipulatie van de 3D-weergave door vingerbewegingen.

De linker werkbalk bevat knoppen voor het aanpassen van het model aan het venster en de keuze uit standaardaanzichten. Het submenu Instellingen biedt toegang tot viewer- en toepassingsopties, bestandsinformatie en berichtenlogboek.

Bestanden kunnen worden geopend vanaf de lokale opslag (intern geheugen of SD-kaart). CAD Assistant kan worden geïntegreerd met Android, zodat toepassingen die bestandskoppelingen ondersteunen, deze starten om bestanden van relevante typen te openen. U kunt bijvoorbeeld het STEP-bestand openen dat u per e-mail ontvangt door eenvoudig op de bijlage in de e-mailclient te klikken.

CAD-modellen kunnen worden opgeslagen in STEP-, IGES- of BREP-indeling als CAD-gegevens; CAD- en mesh-modellen kunnen worden opgeslagen in PLY-, STL- of OBJ-indeling als veelhoekige gegevens. Het dialoogvenster Bestand opslaan maakt het ook mogelijk om de huidige afbeelding van het model op te slaan in PNG-indeling. Als de doelmap Mail is geselecteerd, wordt de e-mailclient automatisch gestart met het opgeslagen bestand als bijlage.

Ondersteunde apparaten

CAD Assistant is getest om te werken op een breed scala aan moderne tablets en smartphones. Merk echter op dat het is geoptimaliseerd voor liggende schermoriëntatie, wat onhandig kan zijn op telefoons.

Applicatie vereist OpenGL ES 3.0+.

Beperkingen

Afhankelijk van het apparaat kan het openen van grote bestanden enige tijd duren. Apparaten met een grafische processor met een laag bereik kunnen traag zijn bij het weergeven van grote modellen, en het systeem kan de toepassing (stilzwijgend) sluiten als het model meer geheugen nodig heeft dan beschikbaar is op het apparaat.

Zie meer op https://www.opencascade.com/content/cad-assistant

Feedback

We verwelkomen uw feedback op Google Play of op ons gebruikersforum op https://dev.opencascade.org/forums/open-cascade-applications
