Pipedata-Plus

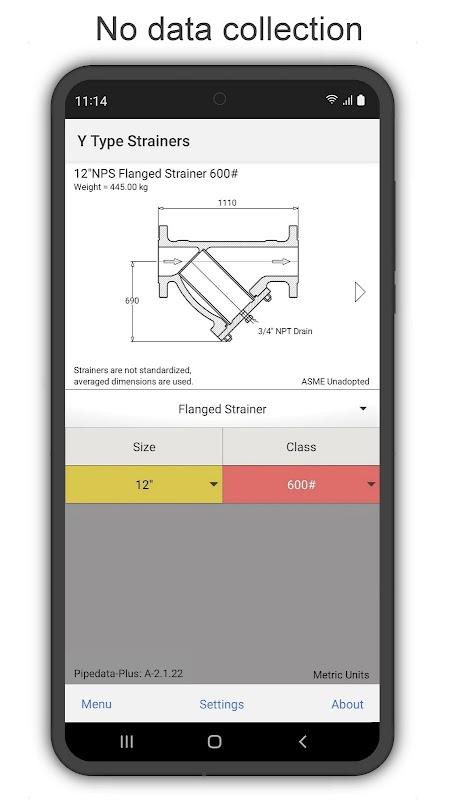

Pipedata-Plus heeft dimensionale en gewichtsinformatie voor meer dan 160 gemeenschappelijke leidingcomponenten met de toevoeging van specialiteiten zoals zeven, weldoflenzen, enz. Pipedata-Plus omvat ook de ontwerphulpmiddelen, veilige overspanningen, pijpflexibiliteit, afstand en meer. De interface is uitgebreid met kleurgecodeerde componenten en parameters.

Op basis van de nieuwste ASME-specificaties voor de dimensionering van de leidingen, worden metrische, Amerikaanse gebruikelijke eenheden en inchfracties, NPS- en DN-buisgroottes getoond, inclusief gecontroleerde klepgewichten, flensgewichten, pijpgewichten en alle gewichten van leidingonderdelen.

GEGEVENS SAMENVATTING

Pipedata levert

Afmetingen en gewichten voor leidingen

Flensafmetingen en gewichten

Klepafmetingen en gewichten

Leidingen Koppelingen Afmetingen en gewichten

voor de volgende componenten:

FLENZEN

ASME B16.5 Flenzen

WeldNeck-flens

Slip On Flange

Blinde flens

Schroefdraadflens

SocketWeldedFlangeLapped Flange

Lange lashalsflens

ASME B16.47 Serie A flenzen

WeldNeck-flens

Blinde flens

ASME B16.47 Serie B-flenzen

WeldNeck-flens

Blinde flens

Doorlaatflenzen ASME B16.36

WeldNeck

Aantrekken

draad-

API-6A flenzen

API Type 6B

Weldneck

Schroefdraadflens

Blind

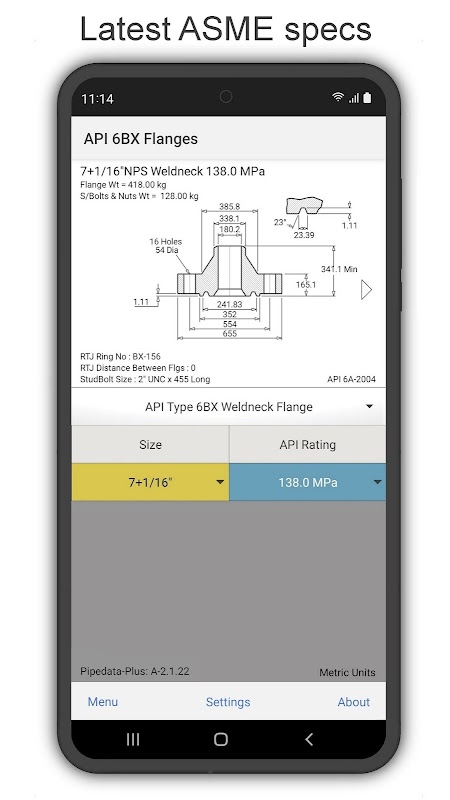

API Type 6BX

WeldNeck

Blind en testflens

Verminderen van flenzen AMSE B16.5

draad-

Aantrekken

ASME Compact Flanges

Standaard

draaien

Blind

Hub en klem

Hub-Clamp-buisconnector

Din Flanges EN1092-1: 2013

Blinde flens

Schroefdraadflens

Platte flens

Weldneck-flens

Lapped Flange

BS 10 flenzen

TABELLEN A, D, E, F, H, J, K.R & S

VALVES

ASME B16.10

Flensventielen

Poort Sluis

Globe Valve

Kogelkraan

Regelklep (voor layout)

Swing Check

Wafercontrole

Wafer type vlinder

Lug type vlinder

Butt-gelaste kleppen

Poort

Wereldbol

Kogelkraan

Controleren

Schroefdraadventielen

Poort

Wereldbol

Horizontale controle

Verticale controle

Socket gelaste kleppen

Poort

Wereldbol

Horizontale controle

Verticale controle

BLINDS EN SPACERS

ASME B16.48

Spektakel blind

Lijnschaduw en afstandhouder

RTJ mannelijk type omkeerbare spade

RTJ Male Type Line Spade

GELASTE TAKKEN

Olets

ButtWelded

draad-

SocketWelded

Weldoflange

Elbowflange

Latroflange

Nipoflange

GASKETS

Geen metalen platte ring voor ASME B16.5 flenzen

Geen metalen platte ring voor ASME B16.47 serie A flenzen

Geen metalen platte ring voor ASME B16.47 serie B flenzen

Spiraalgewonden voor ASME B16.5 flenzen

Spiral wound voor ASME B16.47 Series A Flanges

Spiral wound voor ASME B16.47 Series B Flanges

RTJ zacht ijzeren ring type R - ASME B16.21

RTJ weekijzer ring type RX - ASME B16.21

RTJ zacht ijzeren ring type BX - ASME B16.21

PIJPEN BEVESTIGINGEN

ASME B16.9 en ASME B16.11

Butt gelast

draad-

Socket gelast

PIJP

ASME B16.10M / 19M

Pijp volgens schema

Pipe By Wall Thickness

NUTS

ISO-noten

UNC Nuts

ONTWERP AIDS

ASME Composite Dimensions

Buigflexibiliteit

Pijp been

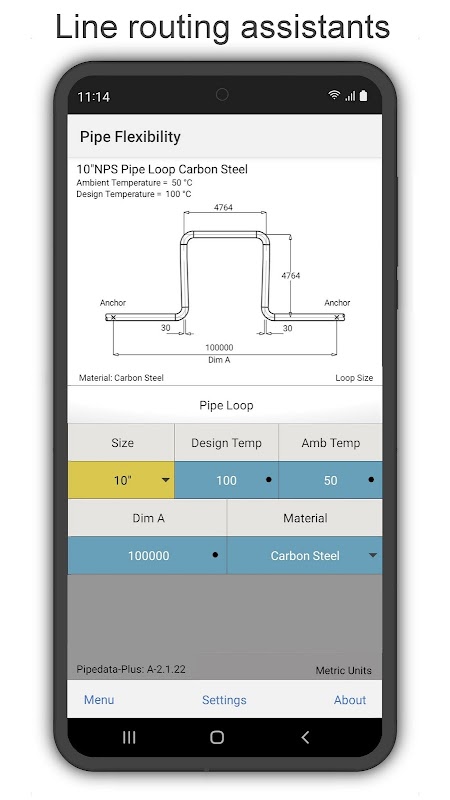

Pipe Loop

Veilige overspanningen

Veilige rackoverspanningen

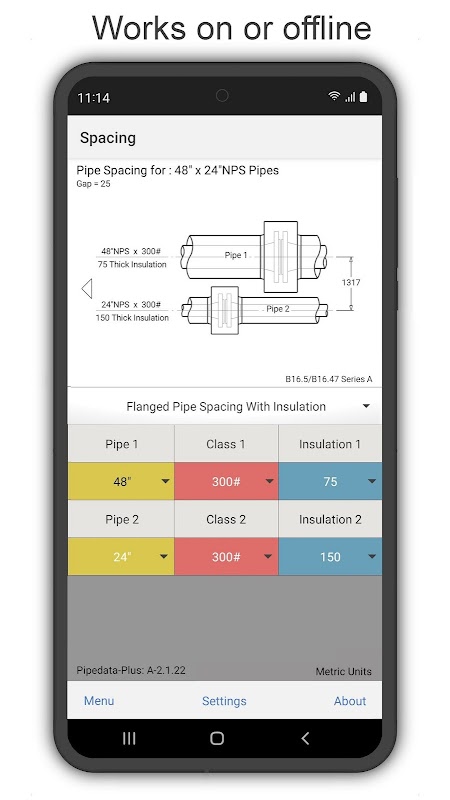

Veilige leidingafstand

Veilige leidingafstand met isolatie

Veilige flensbuizenafstand

Veilige flensbuizenafstand met isolatie
