關於Electric Circuit Studio

繪製,模擬,計算和學習電子電路。

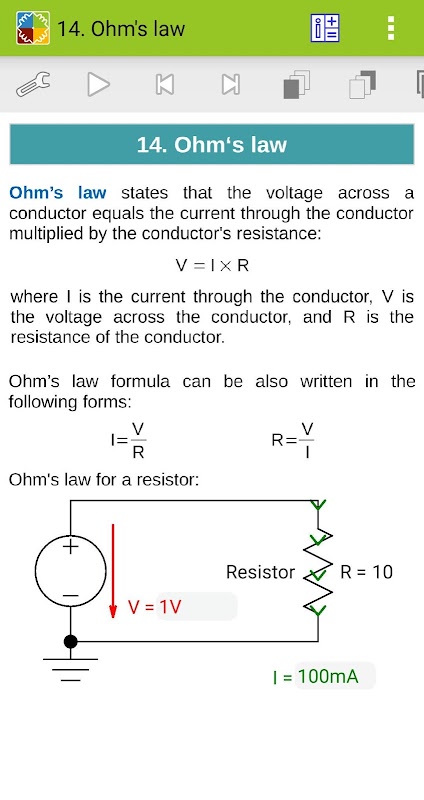

Electric Circuit Studio 是一套用於建構電子電路、SPICE 模擬和電路計算的工具。這些工具還得到了資訊中心的補充,其中包含資源、連接器引腳排列和解釋基本電氣定理、定律和電路的簡短互動書籍。對於所有電子愛好者、學生或其他對電子產品感興趣的人來說,它是一個有用的應用程式。

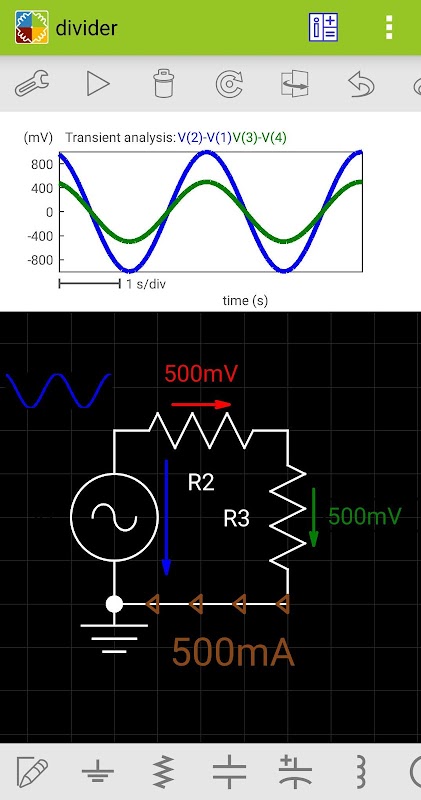

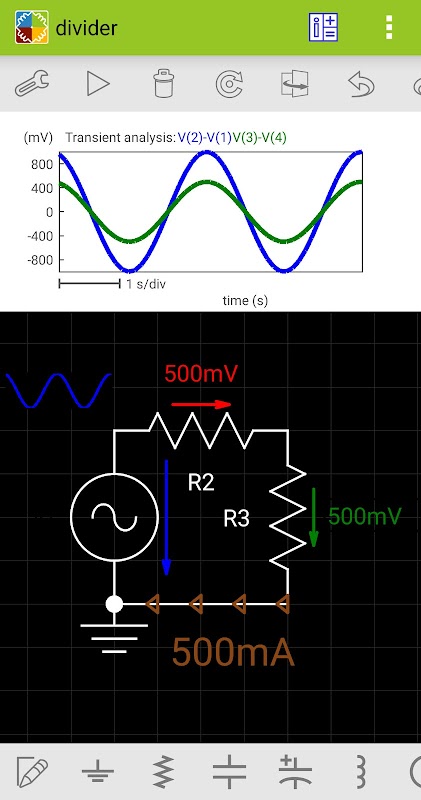

• 原理圖編輯器與SPICE 模擬器

這些工具可以輕鬆建立電路圖並對所建立的電路進行 SPICE 分析。此模擬器專注於模擬結果的視覺表示,以便類比電壓和電流可以作為文字或圖形放置在電路的其他位置。此外,電壓和電流的大小和極性可以透過視覺指示器表示,因此您可以快速檢查結果。所有結果都可以另外顯示在頂部圖上,可以使用兩個遊標進行探索。

支援直流、交流和瞬態分析。

模擬可以重複運行(在瞬態分析中),並且可以以使用者控制的速度連續顯示結果(在所有分析類型中),或立即顯示所有模擬結果。當結果連續顯示時,您可以透過搜尋欄控制電路元件的參數,並即時查看結果的變化。

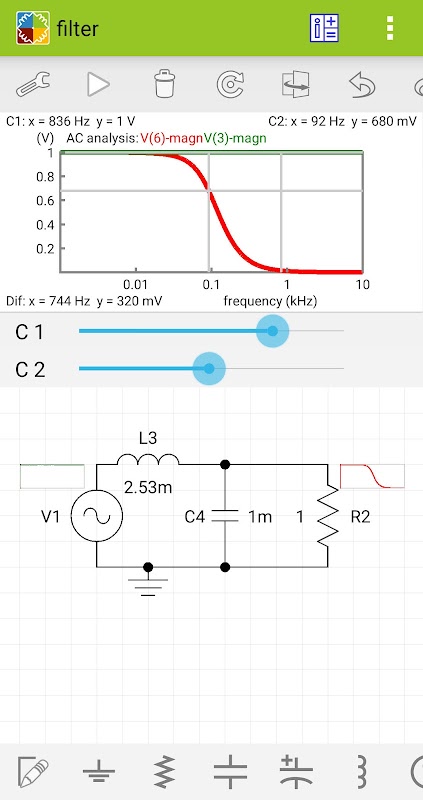

在交流分析中,可以顯示電壓和電流的振幅、實值、虛值和相位。

原理圖編輯器支援撤銷和重做,並且還可以處理多個選定的元素。除電線外的所有元素都允許正確旋轉和翻轉元素內的文字。

支援的元件:導線、接地、電阻、電容、極化電容、電感、直流電壓源、脈衝源、正弦波源、直流電流源、文字、圖片、二極體、齊納二極體、LED、電晶體(NPN、PNP、 NMOS、PMOS) ,NJFET,PJFET),邏輯閘(NOT,AND,NAND,OR,NOR,XOR,XNOR),SR鎖存器,D觸發器,T觸發器,JK觸發器,運算放大器,555定時器,LM317, LM337、7805、7905、VCVS、VCCS、CCVS、CCCS、電位器、變壓器、開關SPST、開關SPDT、開按鈕、閉按鈕、繼電器SPST、繼電器SPDT、分頻器。

也支援截圖和導出整個電路。

使用自動佈線繪製電線,也可以使用單段線手動繪製電線。

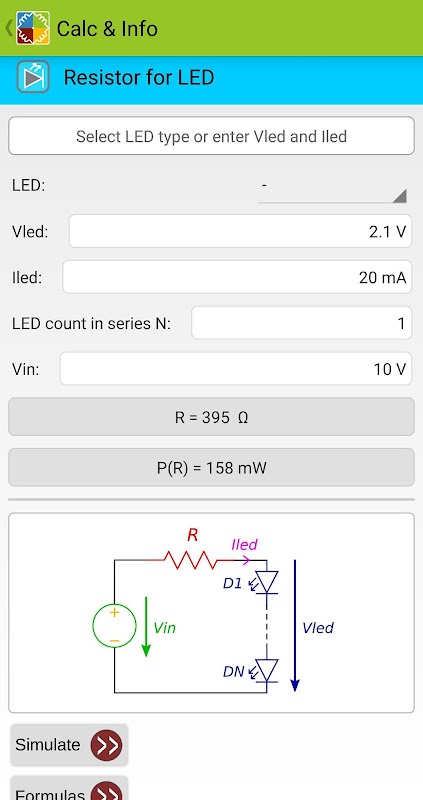

• 計算機:歐姆定律、串聯/並聯電阻、串並聯電路、Y-Delta 變換、電壓衰減電阻、功率計算器、分壓器、分流器、RLC 電抗/阻抗、LC 諧振、被動濾波器、電容器充電、變壓器計算、LED電阻、齊納二極體、運算放大器、LM317穩壓器、555定時器、A/D和D/A轉換器、線圈電感、電壓降、電阻顏色代碼、SMD電阻代碼、電感顏色程式碼、RMS計算器、頻率/週期轉換器、電池容量轉換、電池壽命、分貝轉換器、PCB 走線寬度計算器

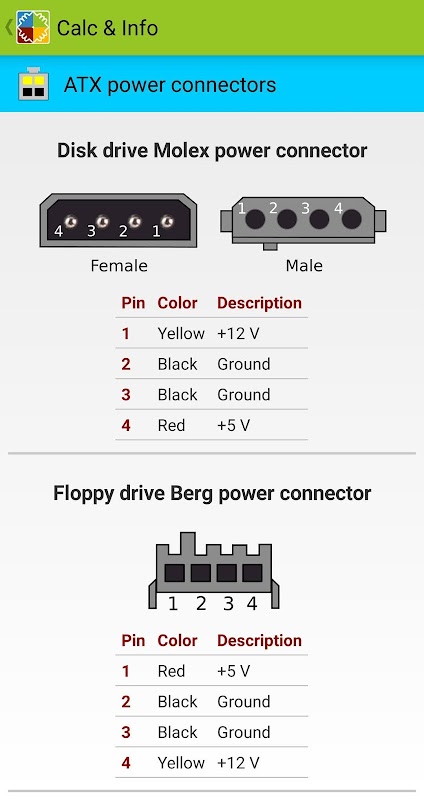

• 連接器接腳排列

SCART、VGA、DVI、HDMI、Firewire、USB、Thunderbolt、Apple Lightning、Apple Dock、RS-232、Sata、eSata、PS/2、ATX 電源連接器、SD 卡、SIM 卡、乙太網路RJ45、RJ11、RJ14 、RJ25 , ISO10487 汽車音響、XLR、LED、Raspberry GPIO

• 資源

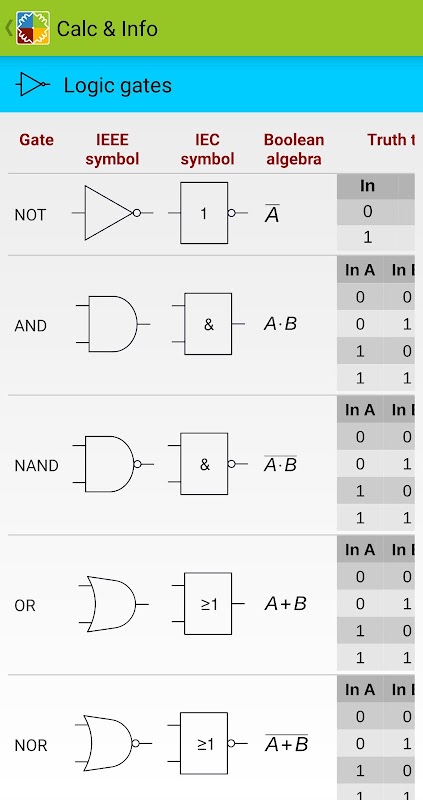

電線尺寸、電線絕緣顏色、載流量、電阻率、電阻值、電容器代碼、電容器值、SMD 封裝、測量單位、SI 前綴、7400 系列積體電路、穩壓器、邏輯閘、電氣符號、USB 規格

更多

最新版本5.0的更新日誌

Last updated on 2025年01月16日
Removed ads
Updated SDK
更多

視頻和屏幕截圖

  • Electric Circuit Studio 海報
  • Electric Circuit Studio 截圖 1
  • Electric Circuit Studio 截圖 2
  • Electric Circuit Studio 截圖 3
  • Electric Circuit Studio 截圖 4
  • Electric Circuit Studio 截圖 5
  • Electric Circuit Studio 截圖 6
  • Electric Circuit Studio 截圖 7
