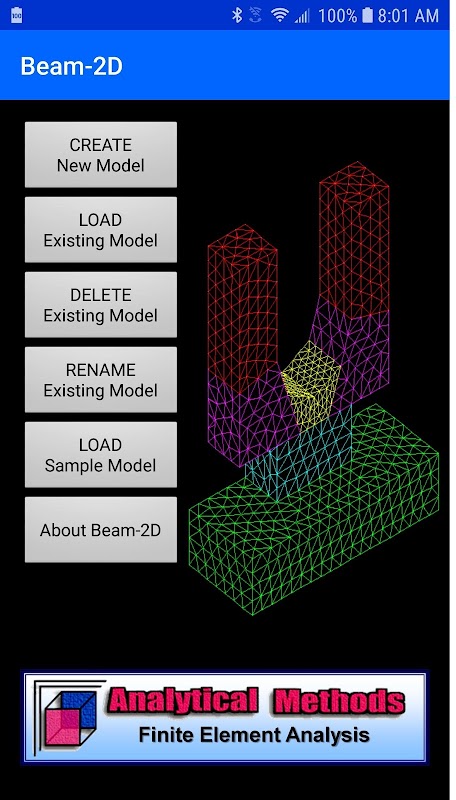

Beam-2D

ایپلی کیشن کا مقصد فائنائٹ عنصر کے طریقہ کار کو استعمال کرتے ہوئے شہتیر کے ڈھانچے کی لکیری جامد اور متحرک تجزیہ کے لئے ہے۔ اس کا دائرہ کار اور استعمال میں آسان مقصد ہے۔ چھوٹے سے اعتدال پسند سائز کے مسائل کا حل حاصل کیا جاسکتا ہے۔

جامد تجزیہ کرنے کے ل، ، ہر ایک عنصر میں قوتوں اور لمحوں کے ساتھ پورے ڈھانچے میں نقل مکانی ہوتی ہے۔ متحرک تجزیوں کے ل natural ، ہر بیم عنصر میں فطری تعدد ، موڈ شکلیں ، عام شکل والے افراد ، موڈل موسیز ، اور بیس موشن میں شرکت کے عوامل معمول پر لائے جانے والی قوتوں اور لمحات کے ساتھ حاصل کیے جاتے ہیں۔ نقل مکانی اور موڈ دونوں شکلیں پلاٹ یا متحرک ہوسکتی ہیں۔ قوتوں اور لمحوں کا مقابلہ کیا جاسکتا ہے۔

بیم -2 ڈی ڈیزائن انجینئرز ، سول ، ساختی ، اور مکینیکل انجینئرنگ کے طلباء ، اور تجربہ کار پیشہ ور افراد کے ذریعہ استعمال کرنے کے لئے تیار کیا گیا تھا جو مختلف قسم کے مسائل کے تیز رفتار اور درست حل کے خواہاں ہیں۔

ماڈلنگ اور تجزیہ عمل درج ذیل اقدامات پر مشتمل ہے:

     1: ماڈل کا نام دیں

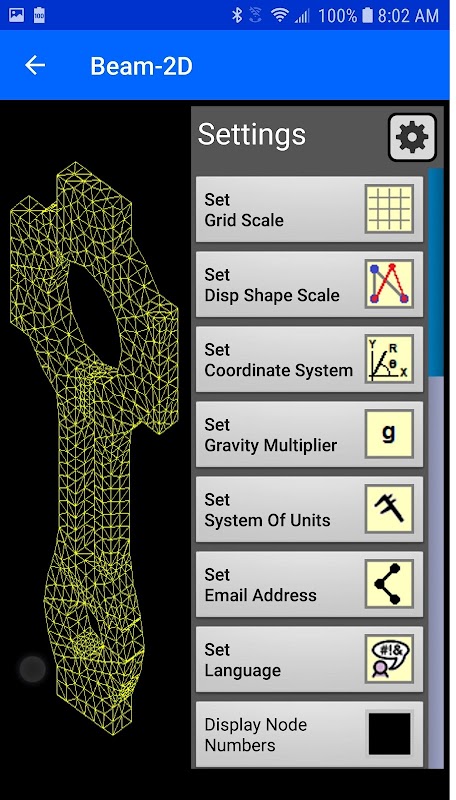

     2: یونٹوں کا نظام منتخب کریں

     3: رابطہ نظام کی اصلاح کریں (اختیاری):

                - کارٹیسین یا قطبی

                - نکالنے کا x-y نقاط

     4: مواد شامل کریں:

                - مادی نام

                - لچک E کے ماڈیولس

                - وزن کثافت rho

                - تھرمل توسیع سی ٹی ای کا گتانک

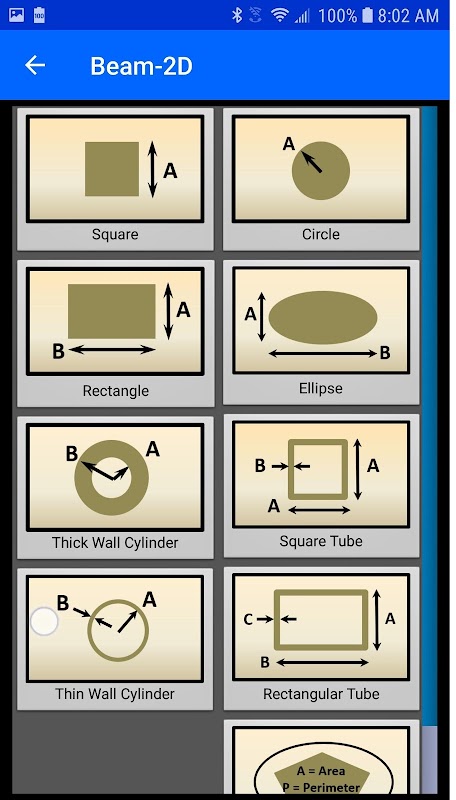

     5: حصے شامل کریں:

                - حص sectionہ کا نام

                - جڑتا کا لمحہ

                - پار کرنے والا علاقہ

     6: نوڈس شامل کریں:

                -. x کوآرڈینیٹ کرنا

                - y کوآرڈینیٹ کرنا

     7: بیم عنصر شامل کریں:

                - آخر میں نوڈ

                -. آخر J نوڈ

                -. مواد

                - حصے کی خصوصیات

                - ڈیلٹا درجہ حرارت

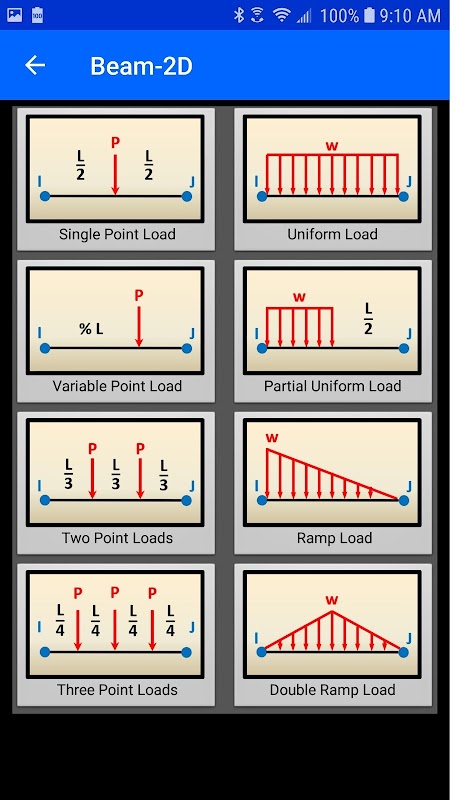

     8: فورسز اور لمحات کو نوڈس میں شامل کریں:

                - بوجھ کے اطلاق کے لئے نوڈ

                - بوجھ کی شدت

                - بوجھ سمت x-y-z

     9: نوڈس میں عوام کو شامل کریں (اختیاری):

                - بڑے پیمانے پر اطلاق کے لئے نوڈ

                -. بڑے پیمانے پر

   10: نوڈس میں باaryنڈری اسپرنگس شامل کریں (اختیاری):

                - موسم بہار کی اطلاق کے لئے نوڈ

                - بہار کی شرح (طاقت / نقل مکانی)

                - یا بہار کی شرح (لمحہ / زاویہ)

                - موسم بہار کی سمت x-y-z

   11: نوڈس پر پابندیاں شامل کریں:

                - روکنے کے لئے نوڈ

                - x نقل مکانی پر پابندی

                - y نقل مکانی پر پابندی

                -. z گردش پر پابندی

   12: لکیری مساوات کے نظام کو حل کریں:

                - جامد کے لئے بے گھر ہونا

                - متحرک کے لئے تعدد اور وضع کی شکلیں

   13: نتائج دیکھیں

                - ٹیکسٹ فائل دیکھیں

                - ٹیکسٹ فائل شیئر کریں

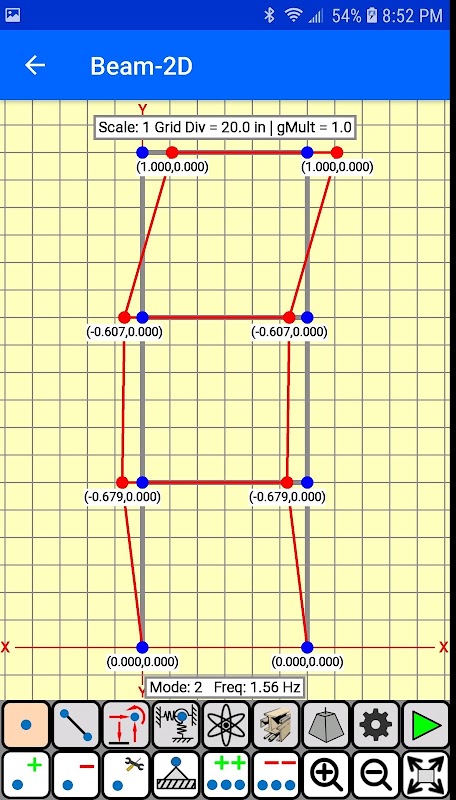

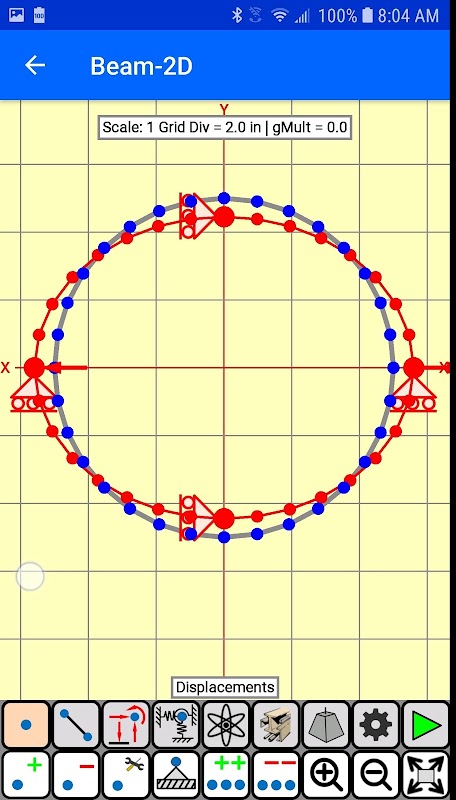

                - پلاٹ نقل مکانی یا موڈ شکلیں

                - نقل مکانی یا موڈ شکلیں متحرک کریں

                -. پلاٹ فورسز

                -. پلاٹ کے دباؤ
