Arduino BlueTooth Controller

********************************************

Características:

 anúncio grátis

 Controle até 12 dispositivos

 interface de utilizador muito simples

 completo Código Arduino no menu Ajuda

********************************************

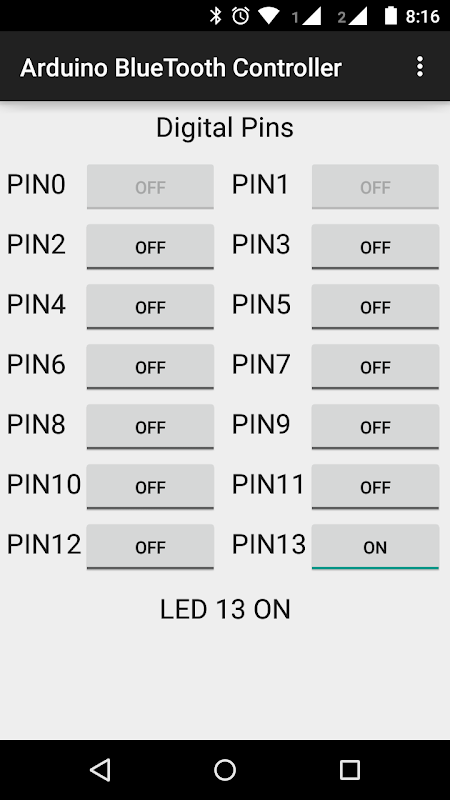

"Controlador Arduino Bluetooth" permite controlar até 12 dispositivos ou eletrodomésticos via Bluetooth.

Orientações para a aplicação:

1. Você precisa emparelhar o seu dispositivo Android com HC-05 Módulo Bluetooth manualmente.

2. Abra "Arduino Controlador Bluetooth" para controlar seus aparelhos.

3. Clique em Conectar dispositivos no menu de opções para conectar seu dispositivo Android com HC-05.

Hardware necessário:

1. Arduino Uno Board

2. HC-05 Módulo Bluetooth

3. LEDs (para testes)

4. 12 de saída do canal Conselho de retransmissão

Diagrama de fiação:

Saída 2 a 2 PIN (Arduino Uno Board)

Saída 3 a 3 PIN

Saída de 4 a 4 PIN

Saída de 5 a 5 PIN

Saída 6 a 6 PIN

De saída 7 para o pino 7

Saída de 8 a 8 PIN

Saída 9 para o pino 9

Saída 10 ao pino 10

Saída de 11 a pino 11

De saída 12 para o pino 12

De saída 13 para o pino 13

Módulo Bluetooth Tx ao PIN 0

Módulo Bluetooth Rx para um PIN

Transmissão de dados via Bluetooth:

PIN2 ON enviou "A", PIN2 OFF enviado "a"

PIN3 ON enviado "B", PIN3 OFF enviado "b"

Pin4 ON enviado "C", Pin4 OFF enviado "c"

PIN5 ON enviado "D", PIN5 OFF enviado "d"

Pin6 ON enviado "E", pin6 OFF enviado "e"

Pino 7 ON enviado "F", pino 7 OFF enviado "f"

PIN8 ON enviado "G", PIN8 OFF enviado "g"

PIN9 ON enviado "H", PIN9 OFF enviado "h"

PIN10 ON enviado "I", PIN10 OFF enviado "i"

PIN11 ON enviado "J", PIN11 OFF enviou "j"

PIN12 ON enviado "K", PIN12 OFF enviado "k"

PIN13 ON enviado "L", PIN13 OFF enviado "l"

**************************************

OBSERVE

**************************************

Em vez de dar-nos uma classificação mais baixa, por favor, envie-nos as suas dúvidas, questões ou sugestões. Eu vou ser feliz para resolvê-los para você.

Codificação feliz ...
