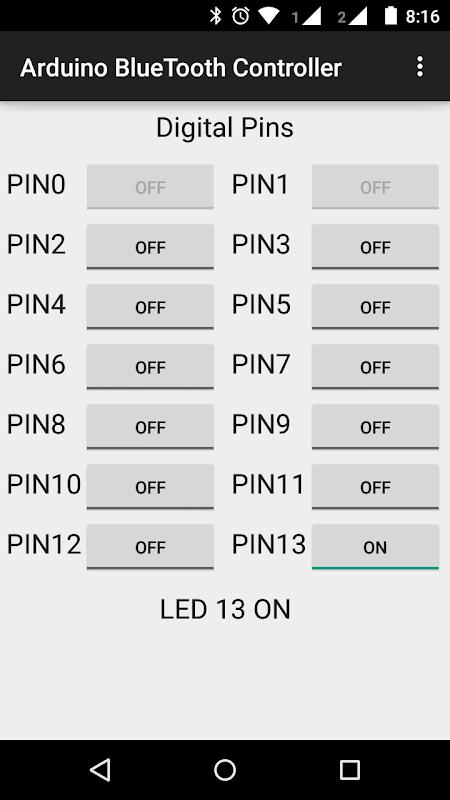

Arduino BlueTooth Controller

********************************************

คุณลักษณะเด่น:

โฆษณาฟรี

การควบคุมไม่เกิน 12 อุปกรณ์

ส่วนติดต่อผู้ใช้ง่ายมาก

เต็ม Arduino รหัสในเมนูช่วยเหลือ

********************************************

"บลูทู ธ ควบคุม Arduino" ช่วยให้คุณสามารถควบคุมได้ไม่เกิน 12 อุปกรณ์หรือเครื่องใช้ไฟฟ้าในบ้านผ่านทาง Bluetooth

แนวทางสำหรับ app:

1. คุณต้องจับคู่อุปกรณ์ Android ของคุณด้วยโมดูลบลูทู ธ HC-05 ด้วยตนเอง

2. เปิด "Arduino ควบคุมบลูทู ธ " ในการควบคุมเครื่องใช้ของคุณ

3. คลิกที่อุปกรณ์เชื่อมต่อในเมนูตัวเลือกในการเชื่อมต่ออุปกรณ์ Android ของคุณด้วย HC-05

ฮาร์ดแวร์ที่จำเป็น:

1. คณะกรรมการ Arduino Uno

2. HC-05 โมดูลบลูทู ธ

3. ไฟ LED (สำหรับการทดสอบ)

4. 12 ช่องสัญญาณคณะรีเลย์

แผนภาพการเดินสายไฟ:

เอาท์พุท 2 PIN 2 (Arduino Uno Board)

เอาท์พุท 3 PIN 3

เอาท์พุท 4 PIN 4

เอาท์พุท 5 PIN 5

เอาท์พุท 6 PIN 6

เอาท์พุท 7 PIN 7

เอาท์พุท 8 PIN 8

เอาท์พุท 9 PIN 9

เอาท์พุท 10 ถึง 10 ขา

เอาท์พุท 11 ถึง 11 ขา

ขาออก 12 เข้ากับขา 12

เอาท์พุท 13 ถึง 13 ขา

บลูทู ธ โมดูล Tx เข้ากับขา 0

บลูทู ธ โมดูล Rx เป็น PIN 1

ส่งข้อมูลผ่านทางบลูทู ธ :

PIN2 บนส่ง "A", PIN2 ปิดส่ง "A"

PIN3 บนส่ง "B", PIN3 ปิดส่ง "ข"

PIN4 บนส่ง "C" PIN4 ปิดส่ง "C"

PIN5 บนส่ง "D", PIN5 ปิดส่ง "D"

PIN6 บนส่ง "E", PIN6 ปิดส่ง "อี"

PIN7 บนส่ง "F" PIN7 ปิดส่ง "F"

PIN8 บนส่ง "G", PIN8 ปิดส่ง "g"

PIN9 บนส่ง "H", PIN9 ปิดส่ง "เอช"

PIN10 บนส่ง "ฉัน", PIN10 ปิดส่ง "ฉัน"

PIN11 บนส่ง "เจ" PIN11 ปิดส่ง "เจ"

PIN12 บนส่ง "K", PIN12 ปิดส่ง "k"

PIN13 บนส่ง "L" PIN13 ปิดส่ง "L"

**************************************

โปรดทราบ

**************************************

แทนที่จะให้เราประเมินต่ำโปรด mail เราค้นหาของคุณปัญหาหรือข้อเสนอแนะ ผมจะมีความสุขที่จะแก้ปัญหาให้คุณ

มีความสุขการเข้ารหัส ...
