Arduino BlueTooth Controller

********************************************

Caractéristiques:

 annonce gratuite

 contrôler jusqu'à 12 appareils

 Interface utilisateur très simple

 complet Code Arduino Menu Aide

********************************************

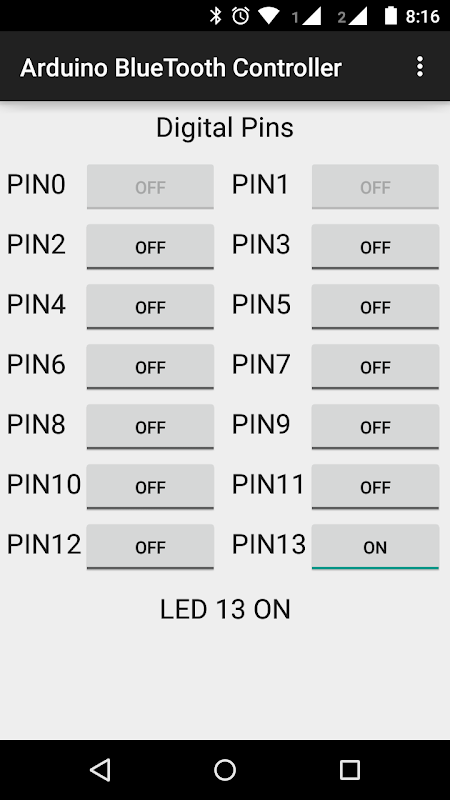

"Arduino Bluetooth Controller" vous permet de contrôler jusqu'à 12 dispositifs ou appareils électriques domestiques via Bluetooth.

Lignes directrices pour l'application:

1. Vous devez lier votre appareil Android avec module Bluetooth HC-05 manuellement.

2. Ouvrez "Arduino Bluetooth Controller" pour contrôler vos appareils.

3. Cliquez sur Connecter un appareil dans le menu d'option pour connecter votre appareil Android avec HC-05.

Matériel requis:

1. Arduino Uno

2. HC-05 Module Bluetooth

3. LED (pour les tests)

4. 12 sortie du canal Conseil relais

Schéma de câblage:

Sortie 2 à la broche 2 (Arduino Uno Conseil)

Sortie 3 à la broche 3

Sortie 4 PIN à 4

Sortie 5 à la broche 5

Sortie 6 à 6 broches

Sortie 7 à la broche 7

Sortie 8 à la broche 8

Sortie 9 à 9 broches

Sortie 10 à la broche 10

Sortie 11 à la broche 11

Sortie 12 à la broche 12

Sortie 13 à la broche 13

Module Bluetooth Tx à PIN 0

Module Bluetooth Rx PIN 1

Transmission de données via Bluetooth:

PIN2 ON envoyé "A", PIN2 OFF envoyé "une"

PIN3 ON envoyé "B", PIN3 OFF envoyé "b"

PIN4 ON envoyé "C", PIN4 OFF envoyé "c"

PIN5 ON envoyé "D", PIN5 OFF envoyé "d"

PIN6 ON envoyé "E", PIN6 OFF envoyé "e"

PIN7 ON envoyé "F", PIN7 OFF envoyé "f"

PIN8 ON envoyé "G", PIN8 OFF envoyé "g"

Pin9 ON envoyé "H", Pin9 OFF envoyé "h"

PIN10 ON envoyé "I", PIN10 OFF envoyé "i"

PIN11 ON envoyé "J", PIN11 OFF envoyé "j"

PIN12 envoyé ON "K", PIN12 envoyé OFF "k"

PIN13 ON envoyé "L", PIN13 OFF envoyé "l"

**************************************

VEUILLEZ NOTER

**************************************

Au lieu de nous donner une note inférieure, s'il vous plaît envoyer nous vos questions, questions ou suggestions. Je serai heureux de les résoudre pour vous.

Bonne programmation ...
