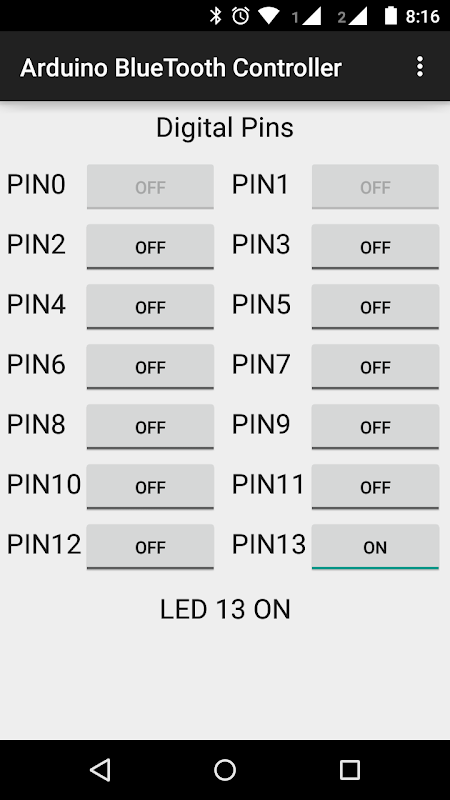

Arduino BlueTooth Controller

********************************************

특징 :

 광고 무료

 12 개까지 제어 장치

 매우 간단한 사용자 인터페이스

 도움말 메뉴에서 전체 아두 이노 코드

********************************************

"아두 이노 블루투스 컨트롤러"는 블루투스를 통해 12 기기 나 가전 제품 개까지 제어 할 수 있습니다.

응용 프로그램에 대한 지침 :

1. 수동 HC-05 블루투스 모듈과 안드로이드 장치를 페어링해야합니다.

2. "아두 이노 블루투스 컨트롤러는"당신의 기기를 제어 할 수 있습니다.

옵션 메뉴에서 연결 장치에 3. HC-05와 안드로이드 장치를 연결합니다.

하드웨어는 필수 :

1. 아두 이노 우노 보드

2. HC-05 블루투스 모듈

3. LED가 (테스트 용)

4. 12 채널 출력 릴레이 보드

배선도:

PIN 2 출력 2 (아두 이노 우노 보드)

PIN 3 출력 3

PIN 4 출력 4

PIN 5 출력 5

PIN 6 출력 6

PIN 7 출력 7

PIN 8 출력 8

PIN 9 출력 9

10 핀 출력 (10)

11 핀 출력 (11)

12 핀 출력 (12)

13 핀 출력 (13)

0 핀에 블루투스 모듈 송신

PIN 1 블루투스 모듈 수신

블루투스를 통한 데이터 전송 :

PIN2 ON "으로는"PIN2 OFF "가"를 보내 보내

보내 "B"ON PIN3는 PIN3 OFF는 "B"를 전송

핀 4 ON는 "C"는, 핀 4 OFF는 "C"를 보내 보내

보내 "D"ON PIN5는 PIN5 OFF는 "D"를 전송

PIN6 ON은 "E"는 PIN6 OFF는 "E"를 보내 보내

PIN7 ON은 "F"를 보내 PIN7 OFF 보내 "F"

PIN8 ON은 "G"는 PIN8 OFF는 "G"를 보내 보내

PIN9 ON은 "H"는 PIN9 OFF는 "H"를 보내 보내

10 번 핀 ON "으로 내가"을 보내, 10 번 핀 OFF 보낸 "나"

PIN11 ON은 "J"는 PIN11 오프는 "J"를 보내 보내

PIN12 ON은 "K"는 PIN12 OFF는 "K"를 보내 보내

PIN13로 전송 "L"은, PIN13 OFF는 "L"을 전송

**************************************

참고 사항

**************************************

대신 우리에게 낮은 등급을주는, 우리에게 당신의 쿼리, 문제 또는 제안 사항을 보내 주시기 바랍니다. 나는 당신을 위해 그 (것)들을 해결하기 위해 행복 할 것이다.

코딩 해피 ...
