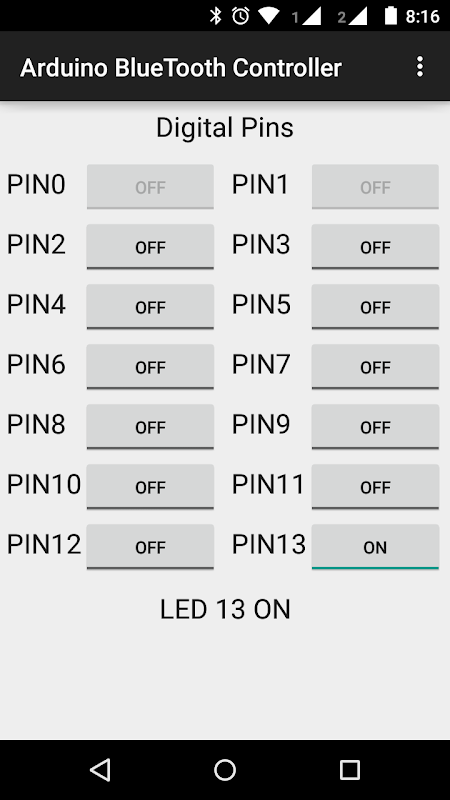

Arduino BlueTooth Controller

********************************************

產品特點：

廣告免費

控制高達12個設備

非常簡單的用戶界面

全部Arduino的代碼在幫助菜單

********************************************

“Arduino的藍牙控制器”，您可以控制​​高達通過藍牙12設備或家電產品。

準則的應用程序：

1.您需要手動配對有HC-05藍牙模塊的Andr​​oid設備。

2.打開“Arduino的藍牙控制器”控制你的設備。

3.點擊連接設備的選項菜單中有HC-05連接您的Andr​​oid設備。

硬件要求：

1. Arduino的烏諾板

2，HC-05藍牙模塊

3，LED燈（用於測試）

4. 12通道輸出繼電器板

接線圖：

輸出2到引腳2（Arduino的烏諾局）

輸出3到引腳3

輸出4到引腳4

輸出5到引腳5

輸出6引腳6

輸出7到引腳7

輸出8到PIN 8

輸出9 PIN 9

輸出10〜10腳

輸出11〜11腳

輸出12引腳12

輸出13引腳13

藍牙模塊發送到管腳0

藍牙模塊接收到引腳1

通過藍牙數據傳輸：

PIN2所發送“A”，PIN2關送“一”

PIN3 ON發送的“B”，PIN3 OFF發送的“b”

PIN4在所發送的“C”，PIN4關派“C”

PIN5所發送“D”，PIN5關派“D”

PIN6所發送的“E”，PIN6關派“E”

PIN7所發送的“F”，PIN7關派“F”

PIN8所發送的“G”，PIN8關派“G”

9腳開發的“H”，9腳關發送“h”的

10腳ON送“我”，10腳關送“我”

PIN11所發送的“J”，PIN11關派“J”

PIN12所發送的“K”，PIN12關派“K”

第13,14 ON發送的“L”，第13,14 OFF發送“升”

**************************************

請注意

**************************************

而不是給我們一個比較低的評價，請郵件給我們您的疑問，問題或建議。我會很樂意來解決它們。

快樂編碼...
