Cable Calculator

Este aplicativo calcula o tamanho do cabo necessário com base nos dados de projeto inseridos e nas opções selecionadas.

Calcule o tamanho mínimo necessário do cabo em mm² para vários tipos e tamanhos de cabos, dispositivos de proteção, métodos de instalação e fatores de correção com base nos regulamentos de fiação IET BS 7671.

Você pode usar este aplicativo de cálculo de cabos para verificar a conformidade de cabos e circuitos existentes para verificar tamanhos de cabos em instalações elétricas existentes ou para projetar novos circuitos finais e subfontes principais em novas instalações e criar e salvar arquivos PDF dos resultados do cálculo.

Recursos:

✔ Imprimir resultados de cálculo de cabos

✔ Verificações e verificações de validação

✔ Suporte para MCCBs e ACBs específicos do fabricante (máximo Zs)

✔ Suporte para RCD's em Sistemas de Aterramento TT

Parâmetros de projeto:

- Ib: Corrente de projeto (Amperes)

- L: Comprimento do circuito (metros)

- Vd: Queda máxima de tensão permitida (%)

- Uo: Tensão de alimentação (Volts)

- Ze/Zdb: Impedância do circuito de terra da fonte de alimentação (Ohms)

- In: Classificação do dispositivo de proteção (Amperes)

- s: Tempo máximo de desconexão (segundos)

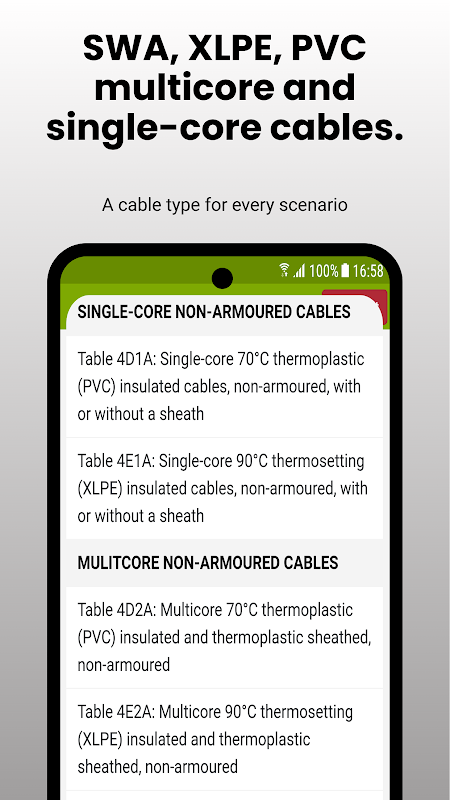

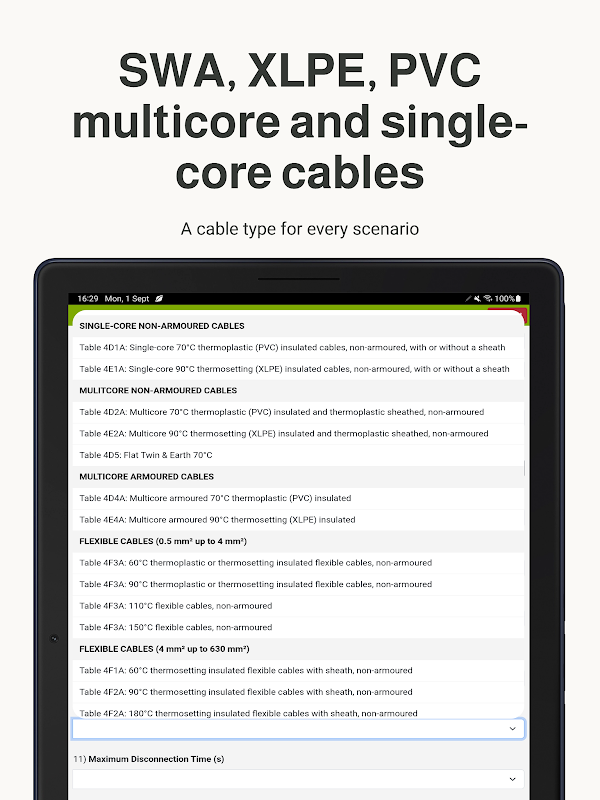

- Tipo de cabo

- Método de instalação

- Tipo de dispositivo de proteção

- Tipo de sistema de aterramento (TN-C-S, TN-S, TT)

Fatores de correção:

- Cg: Agrupamento

- Ca: Temperatura do ar ambiente

- Ca: Temperatura ambiente do solo

- Ci: Isolamento térmico

- Cc: fusíveis semifechados BS 3036

Cálculos da calculadora de cabo:

- It: Corrente tabulada

- R1+R2: Valor R1+R2 esperado do circuito

- Zs: Valor Zs esperado do circuito

- Max Zs: valores máximos de Zs calculados para 0,2s, 0,4s e 5s (valores de 80% + 100%)

- Vd:% de queda de tensão calculada

- CF: Valor total do fator de correção aplicado

- Tamanho mínimo necessário do cabo (mm²)

Esta calculadora de cabos leva em consideração e aplica os seguintes fatores para seus cálculos de dimensionamento de cabos:

- Vd: queda máxima de tensão

- Cf: Fatores de correção

- L: Comprimento do circuito

- Zs: Máximo Zs 80% do valor ajustado da temperatura

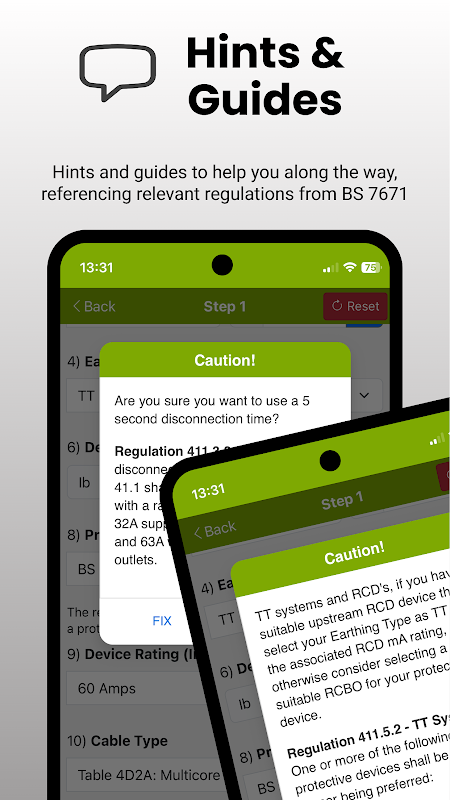

Exemplos de verificações:

- Verifica os Zs calculados com o valor Max Zs 80%

- Verifica se o usuário seleciona sistema de aterramento TT = RCD necessário

- Verifica se o usuário seleciona queda de tensão de 3% (iluminação) e entrada do dispositivo = >16 amperes

- Verifica se o usuário seleciona o tempo de desconexão 5 segundos e dispositivo In = <32 amperes

- Verifica se o dispositivo de proteção selecionado Max Zs já excede o valor Zs/Zdb de alimentação

- Verifica se a corrente de projeto (Ib) excede a classificação do dispositivo de proteção (In)

- Verifica se a classificação do dispositivo de proteção (In) é o dobro da corrente de projeto (Ib)

- + muitos mais...

Uma ótima ferramenta de dimensionamento de cabos que também calcula o valor Zs esperado,% de queda de tensão e r1+r2 estimado, além do tamanho mínimo necessário do cabo.

Como usar:

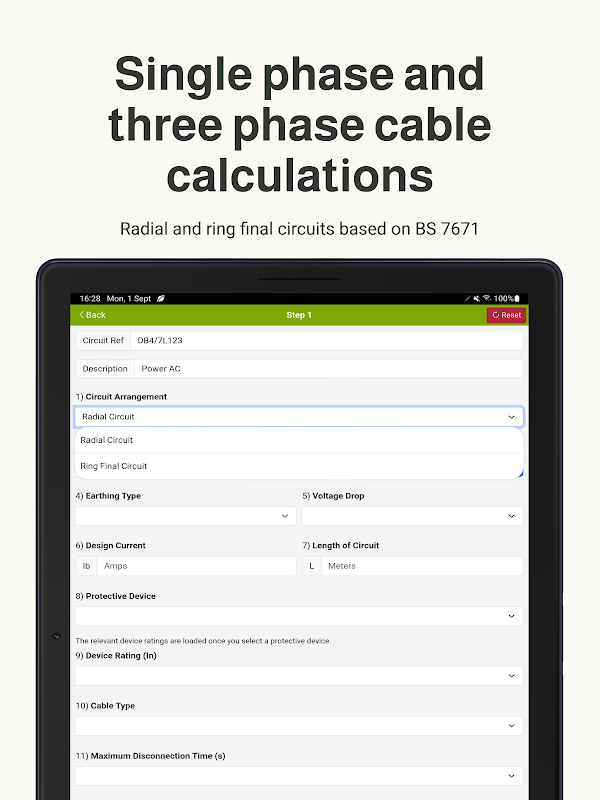

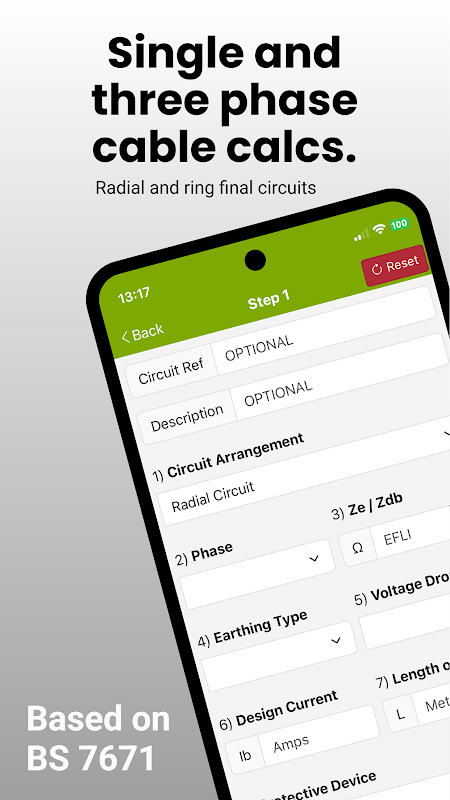

1) PASSO 1 - Insira os parâmetros de projeto de cálculo do cabo

2) PASSO 2 - Selecione um método de instalação e aplique quaisquer fatores de correção relevantes

3) Toque em "Calcular" para calcular o tamanho do cabo

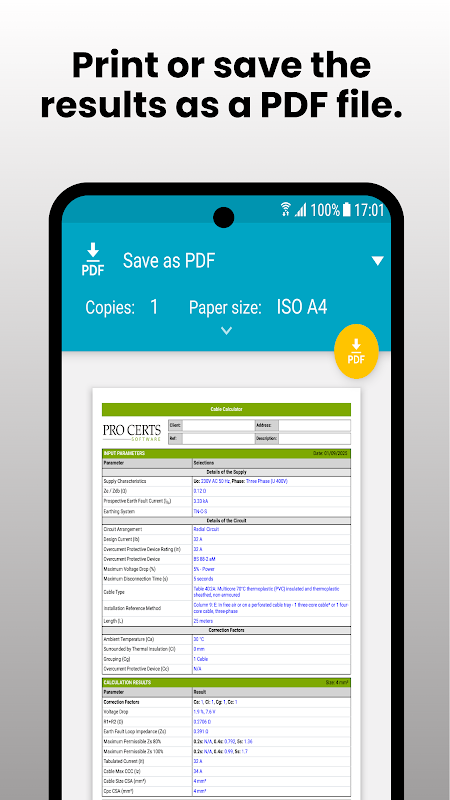

4) Toque no ícone da impressora para imprimir os resultados do cálculo do cabo

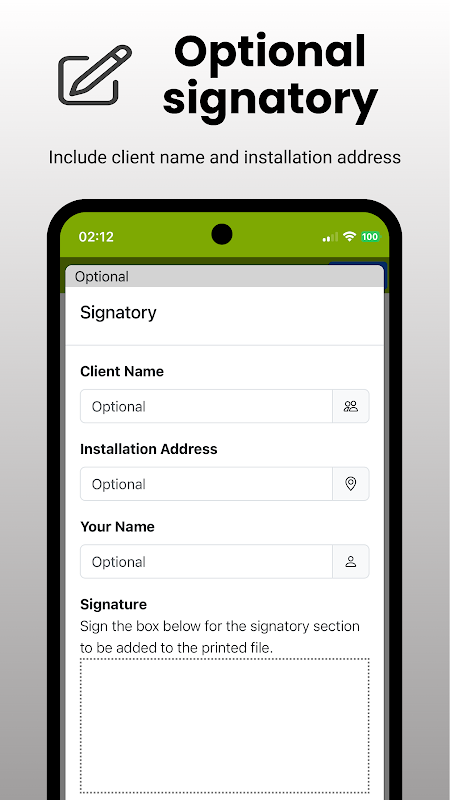

5) Opcional, assine a tela para assinar o documento

Este aplicativo de calculadora de tamanho de cabo foi projetado para telefones, tablets e PCs Android.
