Cable Calculator

이 애플리케이션은 입력한 설계 데이터와 선택한 옵션을 기반으로 필요한 케이블 크기를 계산합니다.

BS 7671 IET 배선 규정을 기반으로 다양한 케이블 유형 및 크기, 보호 장치, 설치 방법 및 수정 계수에 필요한 최소 케이블 크기(mm²)를 계산합니다.

이 케이블 계산 앱을 사용하면 기존 전기 설비의 케이블 크기를 확인하거나 새 설비의 새로운 최종 회로 및 하위 주 공급 장치를 설계하기 위해 기존 케이블 및 회로의 규정 준수 여부를 확인하고 계산 결과의 PDF 파일을 생성 및 저장할 수 있습니다.

특징:

✔ 케이블 계산 결과 인쇄

✔ 확인 및 검증 확인

✔ 제조업체별 MCCB 및 ACB 지원(최대 Zs)

✔ TT 접지 시스템의 RCD 지원

디자인 매개변수:

- Ib : 설계전류(Amps)

- L : 회로 길이(미터)

- Vd : 최대 허용 전압 강하(%)

- Uo : 공급전압(Volts)

- Ze/Zdb : 공급원 접지 루프 임피던스(Ω)

- In : 보호장치 정격(Amps)

- s : 최대 연결 해제 시간(초)

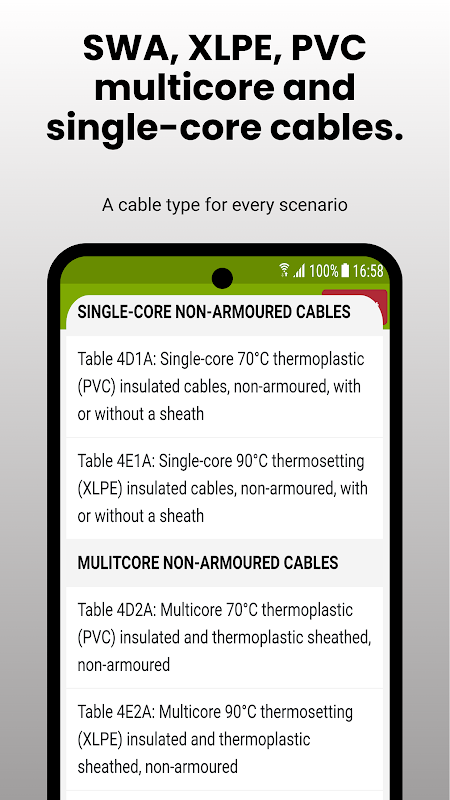

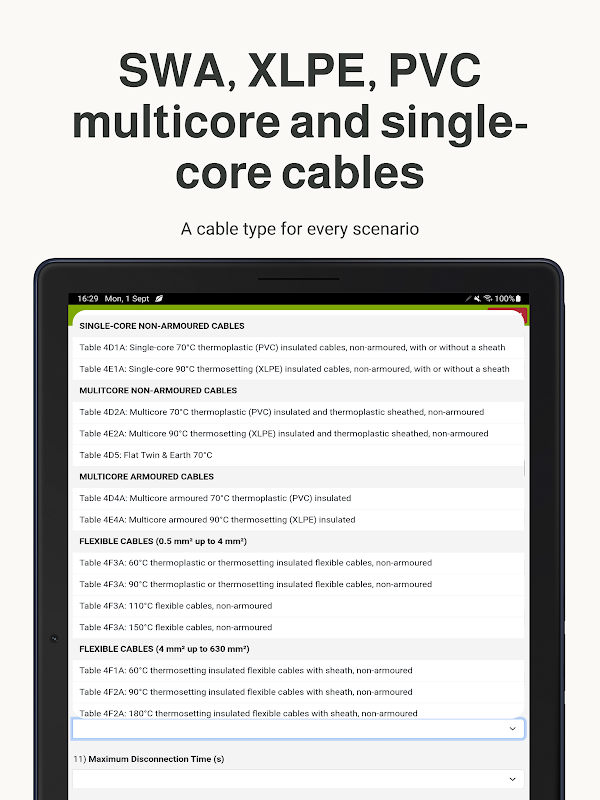

- 케이블 종류

- 설치방법

- 보호 장치 유형

- 접지방식(TN-C-S, TN-S, TT)

수정 요소:

- Cg : 그룹화

- Ca : 주변 공기 온도

- Ca : 주변지온

- Ci : 단열재

- Cc : BS 3036 반폐형 퓨즈

케이블 계산기 계산:

- It : 표로 나타낸 전류

- R1+R2 : 회로 예상 R1+R2 값

- Zs : 회로 예상 Zs 값

- 최대 Zs: 0.2초, 0.4초, 5초에 대해 계산된 최대 Zs 값(80% + 100% 값)

- Vd : 계산된 전압 강하 %

- CF : 총 적용된 보정계수 값

- 최소 필요 케이블 크기(mm²)

이 케이블 계산기는 케이블 크기 계산을 위해 다음 요소를 고려하고 적용합니다.

- Vd : 최대 전압 강하

- Cf : 보정계수

- L : 회로의 길이

- Zs : 최대 Zs 80% 온도 조정 값

확인 확인 예시:

- 계산된 Zs를 Max Zs 80% 값으로 확인

- 사용자가 TT 접지 시스템 = RCD 필요를 선택했는지 확인합니다.

- 사용자가 3% 전압 강하(조명) 및 장치 입력 = >16A를 선택했는지 확인합니다.

- 사용자가 연결 해제 시간을 5초로 선택하고 장치 입력 = <32A를 선택했는지 확인합니다.

- 선택한 보호 장치 Max Zs가 이미 공급 Zs/Zdb 값을 초과하는지 확인합니다.

- 설계전류(Ib)가 보호기기 정격(In)을 초과하는지 확인

- 보호기기 정격(In)이 설계전류(Ib)의 2배인지 확인

- + 더 많은 것...

필요한 최소 케이블 크기 외에 예상 Zs 값, 전압 강하 % 및 예상 r1+r2도 계산하는 훌륭한 케이블 크기 조정 도구입니다.

사용 방법:

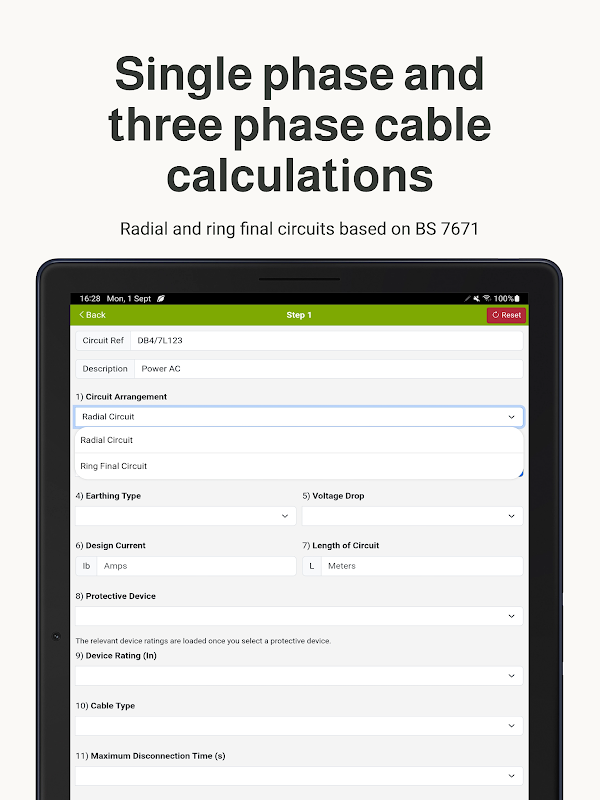

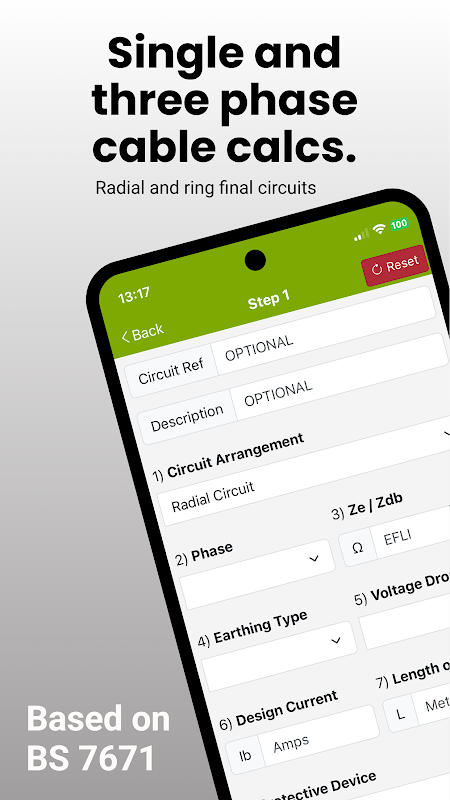

1) 1단계 - 케이블 계산 설계 매개변수 입력

2) STEP 2 - 설치 방법 선택 및 관련 수정 요소 적용

3) "계산"을 탭하여 케이블 크기를 계산합니다.

4) 프린터 아이콘을 탭하여 케이블 계산 결과를 인쇄합니다.

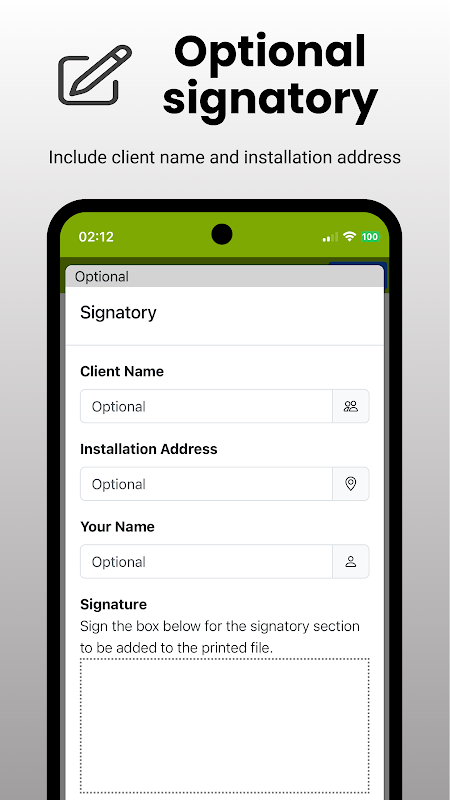

5) 선택사항, 문서에 서명하려면 화면에 서명하세요.

이 케이블 크기 계산기 앱은 Android 휴대폰, 태블릿 및 Android 기반 PC용으로 설계되었습니다.

전기 기술자를 위한 전체 전기 앱 및 소프트웨어 패키지 컬렉션을 확인하세요 https://www.procertssoftware.com/apps/
