Cable Calculator

يقوم هذا التطبيق بحساب حجم الكابل المطلوب بناءً على بيانات التصميم المدخلة والخيارات المحددة.

احسب الحد الأدنى المطلوب لحجم الكابل بالملليمتر المربع لمختلف أنواع وأحجام الكابلات وأجهزة الحماية وطرق التثبيت وعوامل التصحيح بناءً على لوائح الأسلاك BS 7671 IET.

يمكنك استخدام تطبيق حساب الكابل هذا للتحقق من الكابلات والدوائر الموجودة للتأكد من امتثالها للتحقق من أحجام الكابلات في التركيبات الكهربائية الموجودة أو لتصميم دوائر نهائية جديدة وإمدادات رئيسية فرعية في التركيبات الجديدة وإنشاء ملف PDF لنتائج الحساب وحفظه.

الميزات:

✔ طباعة نتائج حساب الكابلات

✔ فحوصات التحقق والتحقق من الصحة

✔ دعم MCCB's وACB's الخاص بالشركة المصنعة (الحد الأقصى Zs)

✔ دعم RCD في أنظمة التأريض TT

معلمات التصميم:

- Ib: تيار التصميم (أمبير)

- L : طول الدائرة (بالمتر)

-Vd : الحد الأقصى المسموح به لانخفاض الفولت (٪)

- Uo: جهد الإمداد (فولت)

- Ze/Zdb: مقاومة الحلقة الأرضية لمصدر الإمداد (أوم)

- دخل: تصنيف جهاز الحماية (أمبير)

- s : الحد الأقصى لوقت قطع الاتصال (بالثواني)

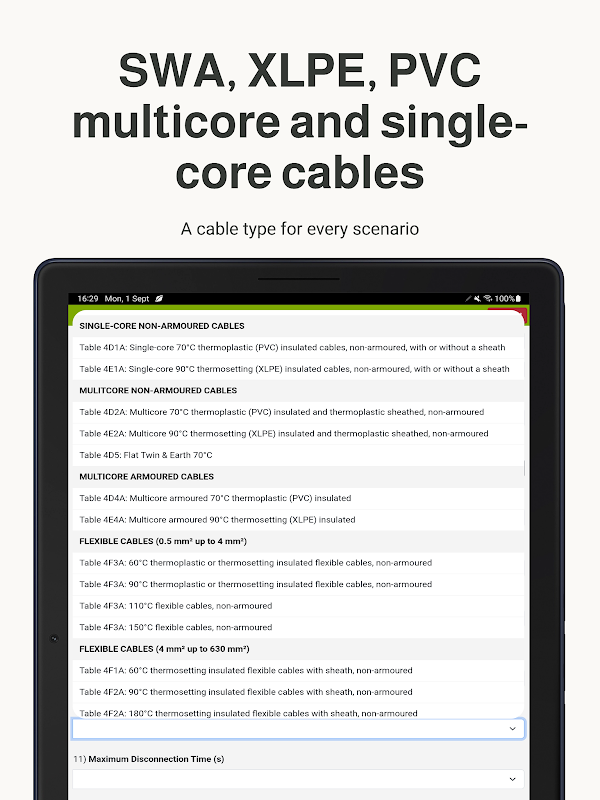

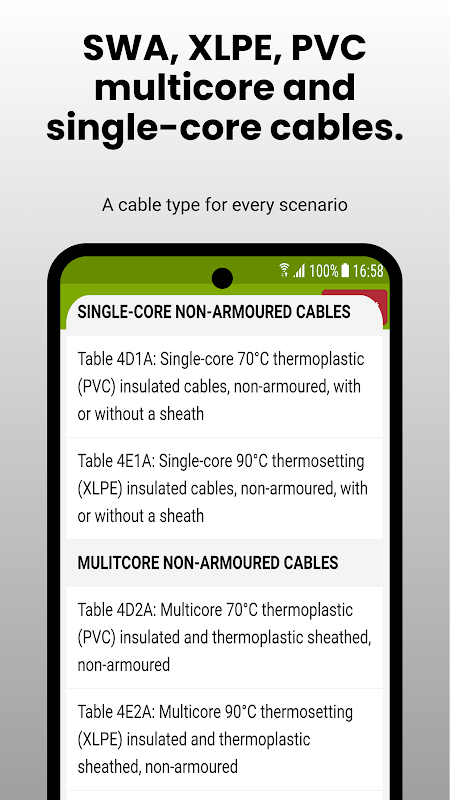

- نوع الكابل

- طريقة التثبيت

- نوع جهاز الحماية

- نوع نظام التأريض (TN-C-S، TN-S، TT)

عوامل التصحيح:

- Cg: التجميع

- Ca : درجة حرارة الهواء المحيط

- Ca : درجة حرارة الأرض المحيطة

- Ci : العزل الحراري

- Cc: BS 3036 الصمامات شبه المغلقة

حسابات حاسبة الكابلات:

- هو : التيار المجدول

- R1+R2 : القيمة المتوقعة للدائرة R1+R2

- Zs: القيمة المتوقعة للدائرة Zs

- Max Zs: قيم Zs القصوى المحسوبة لـ 0.2s و0.4s و5s (قيم 80% + 100%)

- Vd : انخفاض الجهد المحسوب %

- CF : إجمالي قيمة عامل التصحيح المطبق

- الحد الأدنى لحجم الكابل المطلوب (مم²)

تأخذ حاسبة الكابلات هذه في الاعتبار وتطبق العوامل التالية لحسابات حجم الكابلات الخاصة بها:

- Vd: أقصى انخفاض للفولت

- Cf : عوامل التصحيح

- L: طول الدائرة

- Zs: الحد الأقصى لقيمة درجة الحرارة المعدلة بنسبة 80%

نماذج للتحقق من الصحة:

- التحقق من Zs المحسوبة بقيمة Max Zs 80٪

- يتحقق مما إذا كان المستخدم يحدد نظام التأريض TT = مطلوب RCD

- يتحقق مما إذا كان المستخدم يختار انخفاض 3% فولت (الإضاءة) ودخل الجهاز => 16 أمبير

- يتحقق مما إذا كان المستخدم قد حدد وقت قطع الاتصال 5 ثوانٍ ودخل الجهاز = <32 أمبير

- يتحقق مما إذا كان جهاز الحماية المحدد Max Zs يتجاوز بالفعل قيمة العرض Zs/Zdb الخاصة بك

- يتحقق مما إذا كان تيار التصميم (Ib) يتجاوز تصنيف جهاز الحماية (In)

- يتحقق مما إذا كان تصنيف جهاز الحماية (In) هو ضعف تيار التصميم (Ib)

- + الكثير ...

أداة رائعة لتحديد حجم الكابل والتي تحسب أيضًا قيمة Zs المتوقعة، ونسبة انخفاض الفولت، وr1+r2 المقدرة بالإضافة إلى الحد الأدنى لحجم الكابل المطلوب.

كيفية الاستخدام:

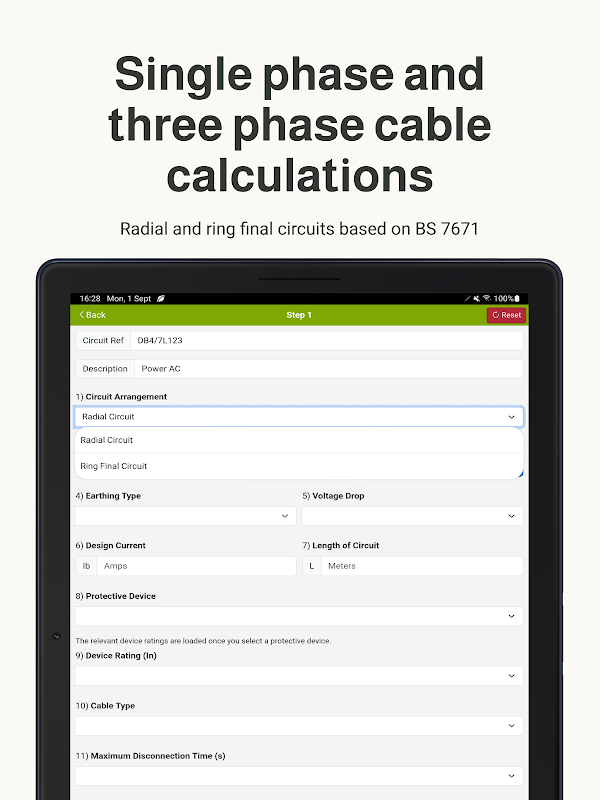

1) الخطوة 1 - أدخل معلمات تصميم حساب الكابل الخاص بك

2) الخطوة 2 - حدد طريقة التثبيت وقم بتطبيق أي عوامل تصحيح ذات صلة

3) اضغط على "احسب" لحساب حجم الكابل

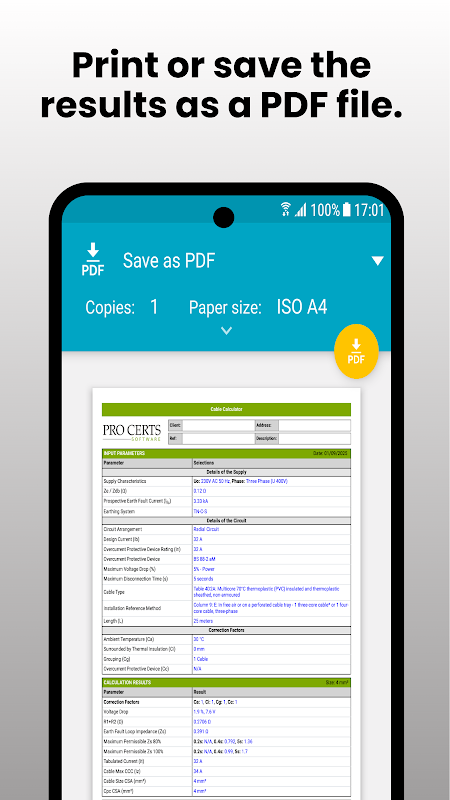

4) اضغط على أيقونة الطابعة لطباعة نتائج حساب الكابل

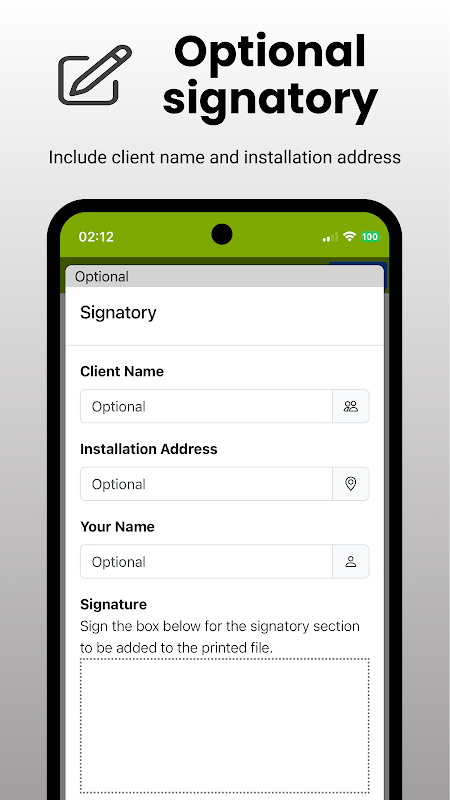

5) اختياري، قم بالتوقيع على الشاشة لتوقيع الوثيقة

تم تصميم تطبيق حاسبة حجم الكابل للهواتف والأجهزة اللوحية وأجهزة الكمبيوتر التي تعمل بنظام Android.
