Cable Calculator

该应用程序根据您输入的设计数据和所选选项计算所需的电缆尺寸。

根据 BS 7671 IET 接线规则，计算各种电缆类型和尺寸、保护装置、安装方法和修正系数所需的最小电缆尺寸（以 mm² 为单位）。

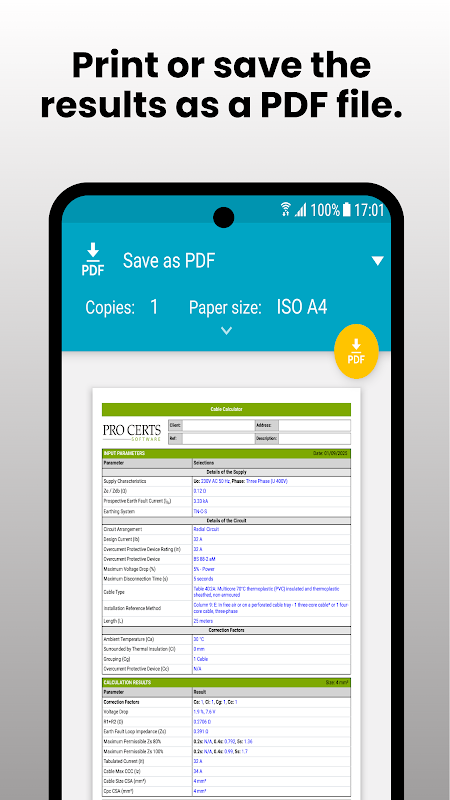

您可以使用此电缆计算应用程序检查现有电缆和电路的合规性，以验证现有电气安装中的电缆尺寸，或在新安装中设计新的最终电路和子主电源，并创建和保存计算结果的 PDF 文件。

特点：

✔ 打印电缆计算结果

✔ 验证和确认检查

✔ 支持制造商特定的 MCCB 和 ACB（最大 Z）

✔ 支持 TT 接地系统中的 RCD

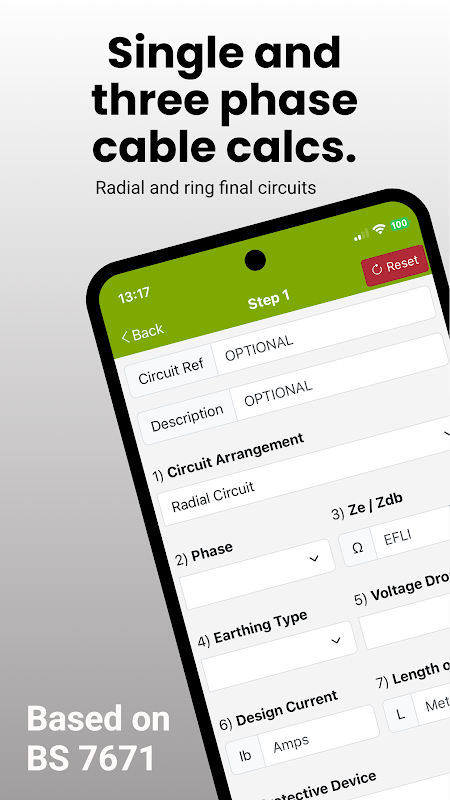

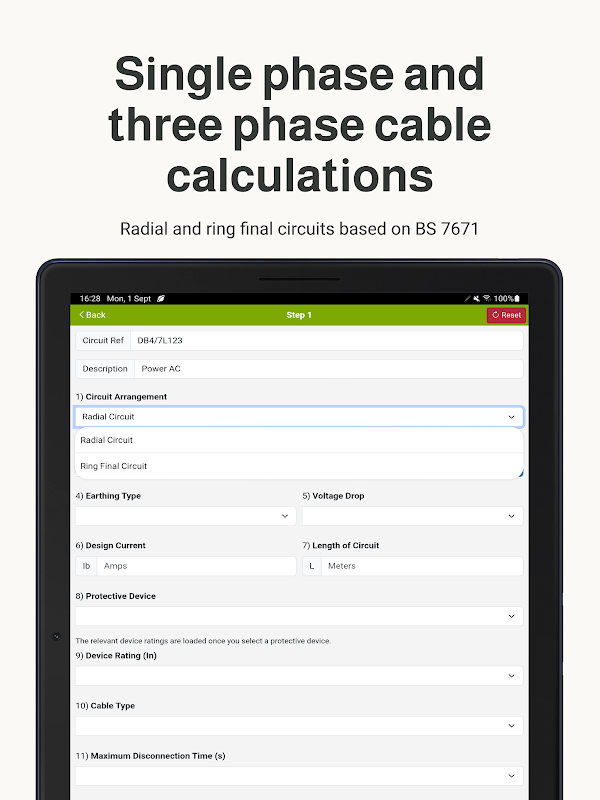

设计参数：

- Ib：设计电流（安培）

- L：电路长度（米）

- Vd：最大允许电压降 (%)

- Uo：电源电压（伏特）

- Ze/Zdb：电源接地回路阻抗（欧姆）

- In：保护装置额定值（安培）

- s : 最大断开时间（秒）

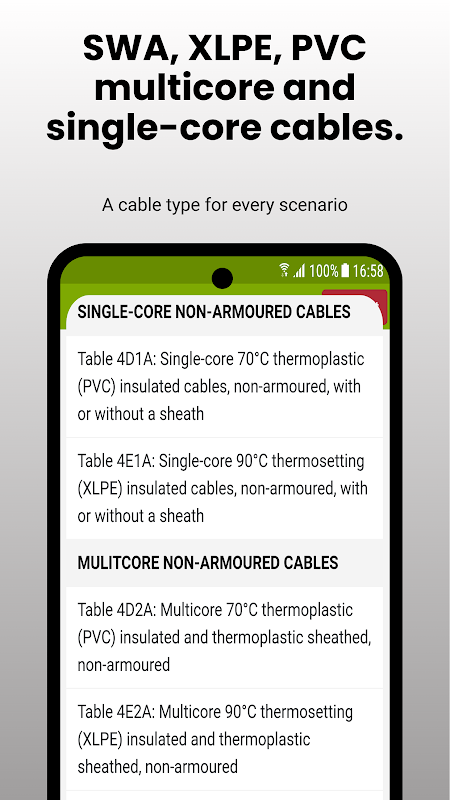

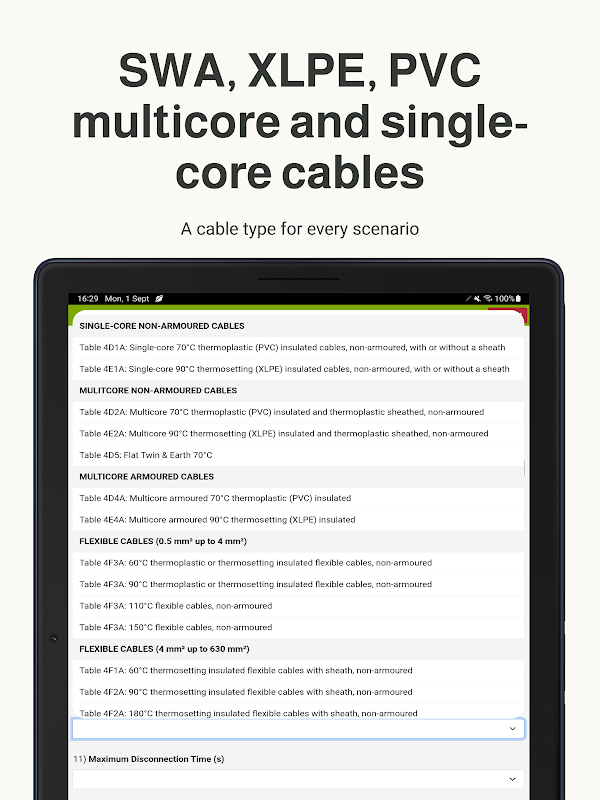

- 电缆类型

- 安装方法

- 防护装置类型

- 接地系统类型（TN-C-S、TN-S、TT）

修正系数：

- Cg：分组

- Ca：环境空气温度

- Ca：环境地面温度

- Ci : 隔热

- 抄送：BS 3036 半封闭式保险丝

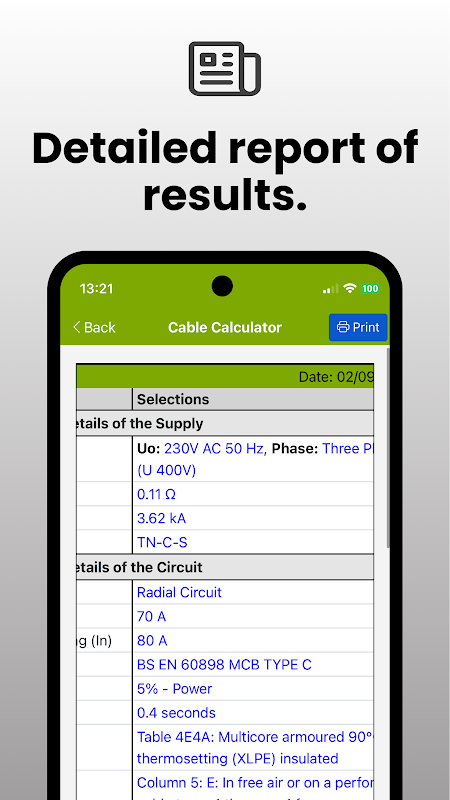

电缆计算器计算：

- It : 表格电流

- R1+R2 ：电路预期 R1+R2 值

- Zs ：电路预期 Zs 值

- 最大 Zs：计算的 0.2 秒、0.4 秒和 5 秒最大 Z 值（80% + 100% 值）

- Vd ：计算出的电压降 %

- CF：总应用校正因子值

- 所需的最小电缆尺寸（mm²）

该电缆计算器考虑并应用以下因素来计算电缆尺寸：

- Vd：最大电压降

- Cf：修正系数

- L：电路长度

- Zs：最大Zs 80%温度调整值

验证检查示例：

- 使用最大 Zs 80% 值检查计算的 Zs

- 检查用户是否选择 TT 接地系统 = 需要 RCD

- 检查用户是否选择 3% 伏降（照明）且设备 In = >16 安培

- 检查用户是否选择断开时间 5 秒且设备 In = <32 安培

- 检查所选保护装置 Max Zs 是否已超过您的供应 Zs/Zdb 值

- 检查设计电流 (Ib) 是否超过保护装置额定值 (In)

- 检查保护装置额定值 (In) 是否是设计电流 (Ib) 的两倍

- + 还有更多...

一款出色的电缆选型工具，除了所需的最小电缆尺寸之外，还可以计算预期的 Zs 值、电压降 % 和估计的 r1+r2。

如何使用：

1) 第 1 步 - 输入电缆计算设计参数

2) 第 2 步 - 选择安装方法并应用任何相关的修正系数

3) 点击“计算”来计算电缆尺寸

4) 点击打印机图标打印电缆计算结果

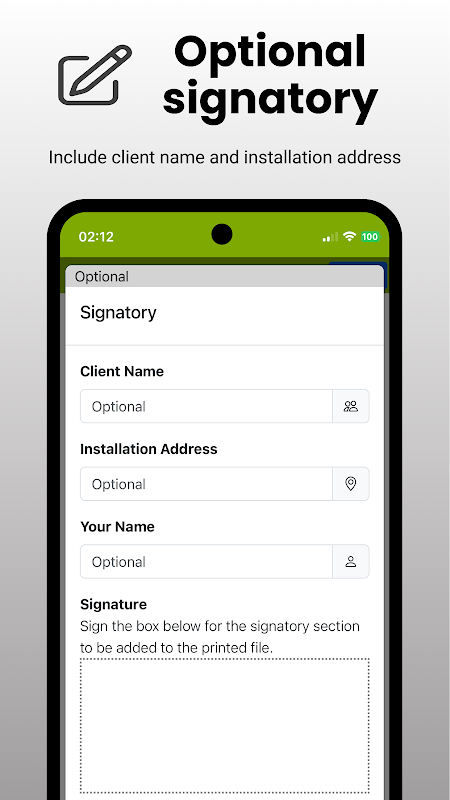

5) 可选，签署屏幕以签署文档

此电缆尺寸计算器应用程序专为 Android 手机、平板电脑和基于 Android 的 PC 设计。
