Cable Calculator

Ứng dụng này tính toán kích thước cáp cần thiết dựa trên dữ liệu thiết kế đã nhập của bạn và các tùy chọn đã chọn.

Tính toán kích thước cáp yêu cầu tối thiểu tính bằng mm2 cho các loại và kích cỡ cáp khác nhau, thiết bị bảo vệ, phương pháp lắp đặt và hệ số hiệu chỉnh dựa trên Quy định đi dây BS 7671 IET.

Bạn có thể sử dụng ứng dụng tính toán cáp này để kiểm tra sự tuân thủ của cáp và mạch hiện có nhằm xác minh kích thước cáp trong hệ thống lắp đặt điện hiện có hoặc để thiết kế các mạch cuối cùng và nguồn cung cấp chính phụ mới trong hệ thống lắp đặt mới, đồng thời tạo và lưu tệp PDF về kết quả tính toán.

Tính năng:

✔ In kết quả tính toán cáp

✔ Kiểm tra xác minh và xác nhận

✔ Hỗ trợ MCCB & ACB cụ thể của nhà sản xuất (tối đa Z)

✔ Hỗ trợ RCD trong Hệ thống nối đất TT

Thông số thiết kế:

- Ib : Dòng điện thiết kế (Amps)

- L : Chiều dài mạch (Mét)

- Vd : Độ sụt điện áp tối đa cho phép (%)

- Uo : Điện áp nguồn (Volt)

- Ze/Zdb : Trở kháng vòng nối đất nguồn cung cấp (Ohms)

- In : Định mức thiết bị bảo vệ (Amps)

-s : Thời gian ngắt kết nối tối đa (Giây)

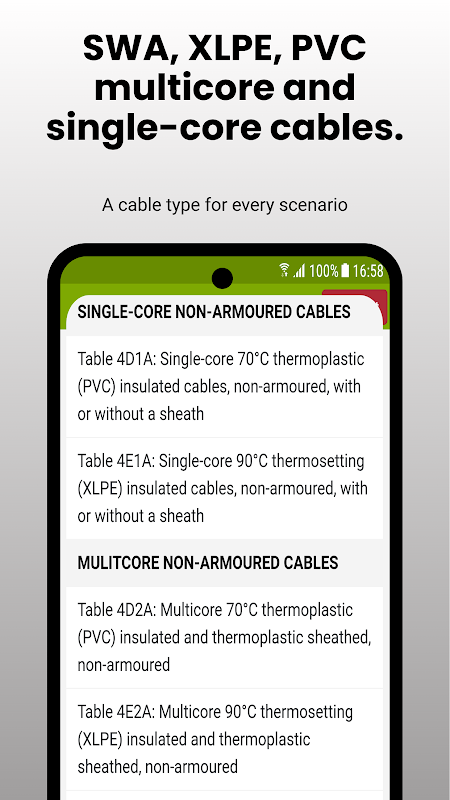

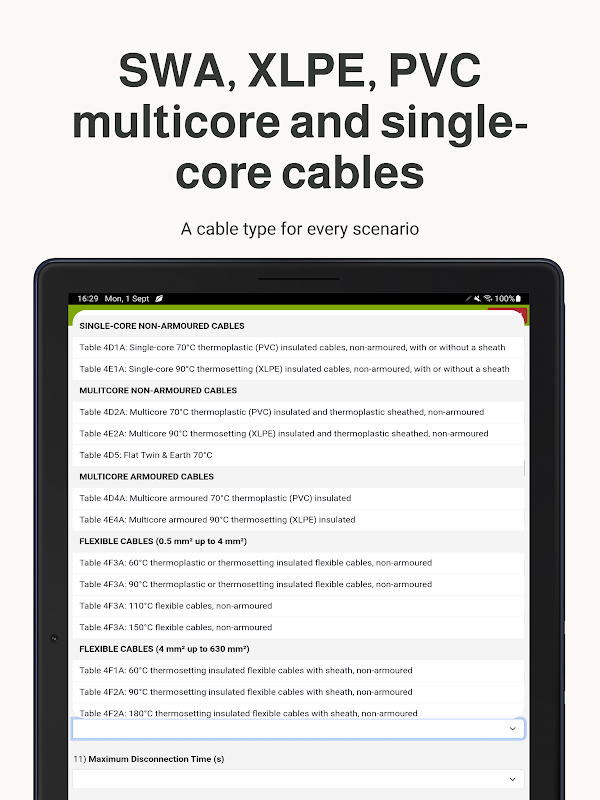

- Loại cáp

- Phương pháp cài đặt

- Loại thiết bị bảo vệ

- Loại hệ thống nối đất (TN-C-S, TN-S, TT)

Các yếu tố điều chỉnh:

- Cg: Nhóm

- Ca : Nhiệt độ không khí xung quanh

- Ca : Nhiệt độ mặt đất xung quanh

- Ci : Cách nhiệt

- Cc : Cầu chì nửa kín BS 3036

Tính toán máy tính cáp:

- It : Dòng điện được lập bảng

- R1+R2 : Giá trị R1+R2 dự kiến ​​của mạch

- Zs : Giá trị Zs dự kiến ​​của mạch

- Max Zs : Giá trị Zs tối đa được tính toán cho 0,2 giây, 0,4 giây & 5 giây (giá trị 80% + 100%)

- Vd : Tính sụt áp %

- CF : Tổng giá trị hệ số hiệu chỉnh được áp dụng

- Kích thước cáp yêu cầu tối thiểu (mm2)

Máy tính cáp này tính đến và áp dụng các yếu tố sau để tính toán kích thước cáp:

- Vd : Độ sụt điện áp cực đại

- Cf : Hệ số hiệu chỉnh

- L : Chiều dài mạch

- Zs : Giá trị điều chỉnh nhiệt độ Zs tối đa 80%

Ví dụ về kiểm tra xác minh:

- Kiểm tra các Z được tính toán với giá trị Max Zs 80%

- Kiểm tra xem người dùng có chọn hệ thống nối đất TT = yêu cầu RCD không

- Kiểm tra xem người dùng có chọn mức giảm 3% volt (chiếu sáng) và thiết bị In = >16 amps hay không

- Kiểm tra xem người dùng có chọn thời gian ngắt kết nối là 5 giây và thiết bị In = <32 amps hay không

- Kiểm tra xem thiết bị bảo vệ Max Z đã chọn có vượt quá giá trị Zs/Zdb cung cấp của bạn hay không

- Kiểm tra xem dòng điện thiết kế (Ib) có vượt quá định mức của thiết bị bảo vệ không (In)

- Kiểm tra xem định mức thiết bị bảo vệ (In) có gấp đôi dòng điện thiết kế (Ib) hay không

- + nhiều hơn nữa...

Một công cụ định cỡ cáp tuyệt vời cũng tính toán giá trị Zs dự kiến, % sụt áp và r1+r2 ước tính bên cạnh kích thước cáp yêu cầu tối thiểu.

Cách sử dụng:

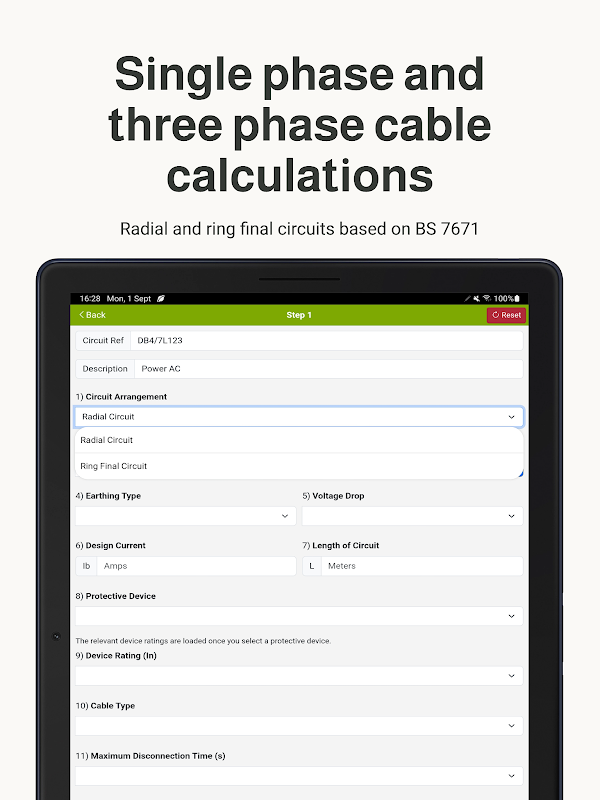

1) BƯỚC 1 - Nhập các thông số thiết kế tính toán cáp của bạn

2) BƯỚC 2 - Chọn phương pháp cài đặt và áp dụng mọi hệ số hiệu chỉnh có liên quan

3) Nhấn vào "Tính toán" để tính kích thước cáp

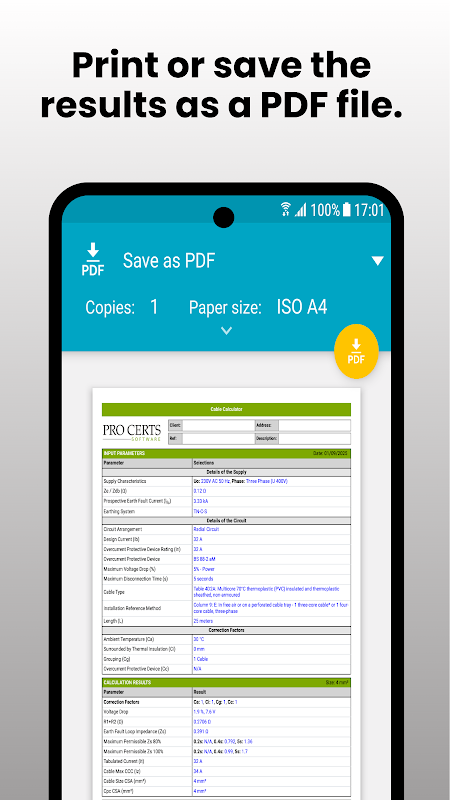

4) Nhấn vào biểu tượng máy in để in kết quả tính toán cáp

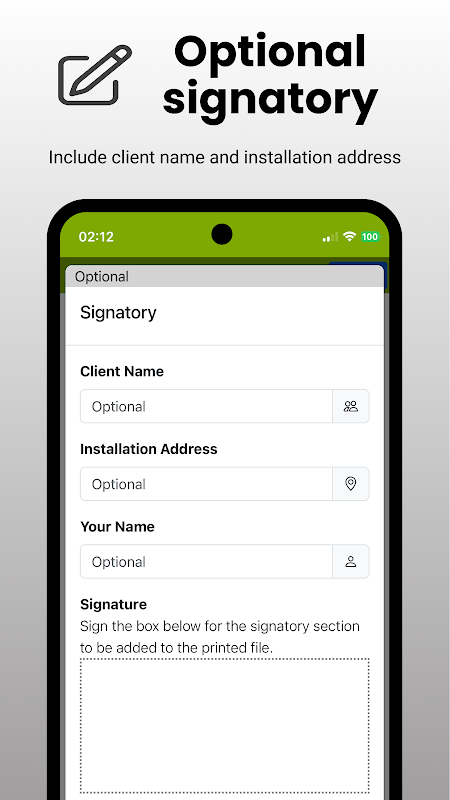

5) Tùy chọn, ký vào màn hình để ký tài liệu

Ứng dụng tính kích thước cáp này được thiết kế cho điện thoại, máy tính bảng và PC chạy Android.
