Código de Relé - ANSI - Proteç

Este aplicativo mostra os códigos de retransmissão usados ​​em proteções elétricas de acordo com o padrão ANSI.

Ele permite que você adicione os códigos de retransmissão mais consultados aos favoritos e os compartilhe. Tornando-se

Então, em uma ótima ferramenta para ler planos elétricos e proteções elétricas de acordo com o padrão ANSI do seu dispositivo móvel.

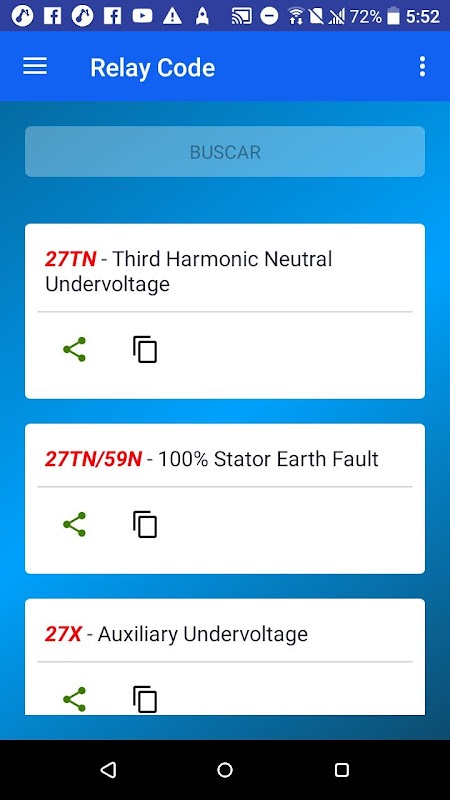

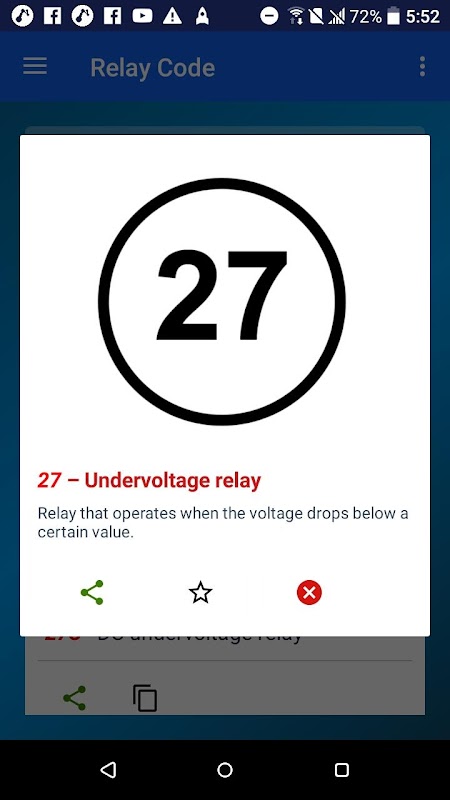

1.- Código de revezamento principal:

32 - Relé de potência direcional

32L - Potência baixa

32N - direcional de seqüência-zero watimétrica

32P - Potência Direcional

32R - Potência reversa

33 - interruptor de posição

34 - Dispositivo de seqüência mestre

35 - Dispositivo de curto-circuito que opera com escovas ou anel deslizante

36 - Voltagem de polarização ou dispositivo de polarização

49 - Relé térmico da máquina ou transformador / sobrecarga térmica

49RTD - sobrecarga térmica polarizada RTD

50 - Relé de sobrecorrente instantâneo

50BF - falha do disjuntor

50DD - Detector de perturbação atual

50EF - proteção contra falhas finais

50G - Sobrecorrente instantânea de terra

50IG - Sobrecorrente instantânea de terra isolada

50LR - tempo de aceleração

50N - Sobrecorrente instantânea neutra

50 NBF - Falha de disjuntor instantâneo neutro

50P - sobrecorrente de fase instantânea

50SG - Sobrecorrente instantânea de terra sensível

50SP - Corrente de fase dividida instantânea

50_2 - Sobrecorrente instantânea de sequência negativa

50/27 - Energização acidental

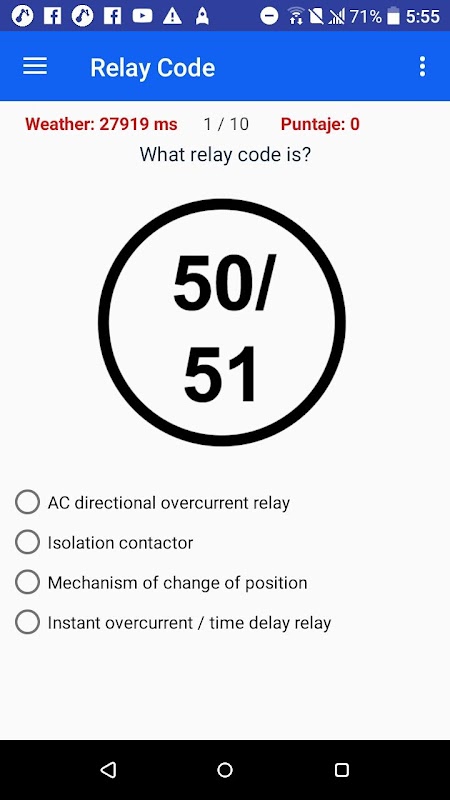

50/51 - Relé instantâneo de sobrecorrente / temporização

50Ns / 51Ns - Proteção contra falha de aterramento sensível

50/74 - Problema no Ct

50/87 - Diferencial Instantâneo

51 - Relé de sobrecorrente de tempo CA

51 - Sobrecarga

51G - Sobrecorrente de tempo de terra

51LR - Relé de proteção de sobrecorrente de tempo inverso de corrente alternada (rotor bloqueado)

51N - Sobrecorrente de tempo neutro

52a - Posição do disjuntor de CA (contato aberto quando o disjuntor está aberto)

52b - Posição do disjuntor de CA (contato fechado quando o disjuntor está aberto)

2.- Acrônimos:

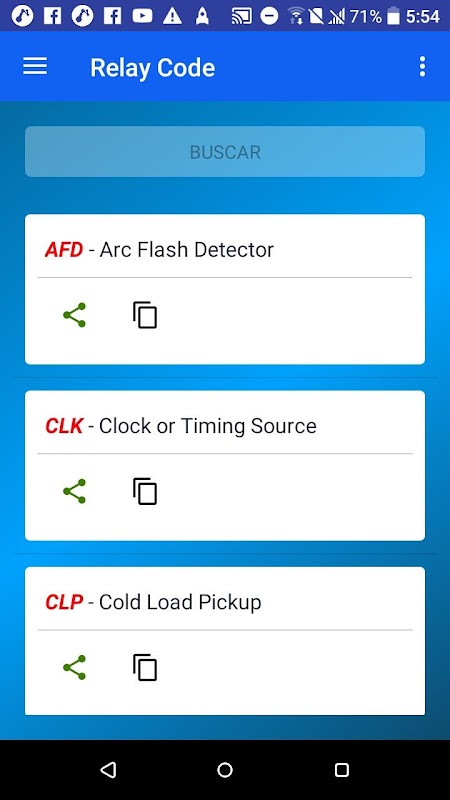

AFD - Detector de arco elétrico

CLK - fonte de relógio ou tempo

CLP - Coleta de carga a frio

DDR - Gravador de distúrbios dinâmicos

DFR - Gravador digital de falhas

HMI - interface homem-máquina

HST - Historiador

LGC - Logic Scheme

MET - Medição da subestação

PDC - concentrador de dados fasoriais

PMU - unidade de medição fasorial

PQM - monitor de qualidade de energia

RIO - Dispositivo de entrada / saída remota

RTD - Detector de temperatura de resistência

LRSS - interruptor seletor local / remoto

VTFF - falha do fusível de Vt
