Коды реле для электрической защиты в соответствии со стандартом ANSI.

Это приложение показывает коды реле, используемые в электрической защите в соответствии со стандартом ANSI.

Это позволяет вам добавлять наиболее часто используемые коды реле в избранное и делиться ими.

Таким образом, он станет отличным инструментом для чтения электрических схем и средств защиты в соответствии со стандартом ANSI с вашего мобильного устройства.

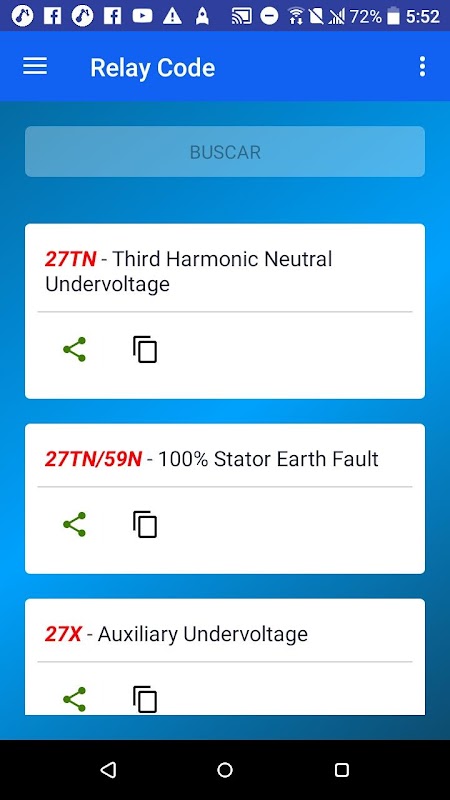

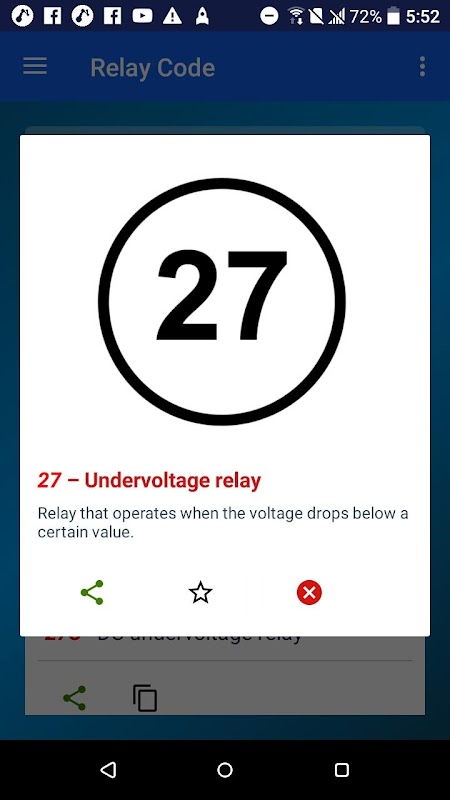

1.- Код главных реле:

32 - Реле направленной мощности

32L - Малая прямая мощность

32N - Ваттметрический датчик нулевой последовательности

32P - направленная мощность

32R - обратная мощность

33 - Позиционный переключатель

34 - Устройство Master Sequence

35 - Устройство короткого замыкания, работающее с щетками или контактным кольцом

36 - Устройство полярности или поляризационное напряжение

49 - Тепловое реле машины или трансформатора / тепловая перегрузка

49RTD - Поляризованная тепловая перегрузка RTD

50 - Реле максимального тока мгновенного действия

50BF - Отказ выключателя

50DD - Детектор нарушений тока

50EF - Защита от сбоев в конце

50G - Мгновенная перегрузка по току на землю

50IG - Мгновенная максимальная токовая защита изолированной земли

50LR - Время разгона

50N - Мгновенная перегрузка по току нейтрали

50 NBF - Мгновенный отказ выключателя нейтрали

50P - Мгновенная максимальная токовая нагрузка фазы

50SG - Мгновенная перегрузка по току чувствительной земли

50SP - Мгновенный ток расщепленной фазы

50_2 - Мгновенная перегрузка по току обратной последовательности

50/27 - Случайное возбуждение

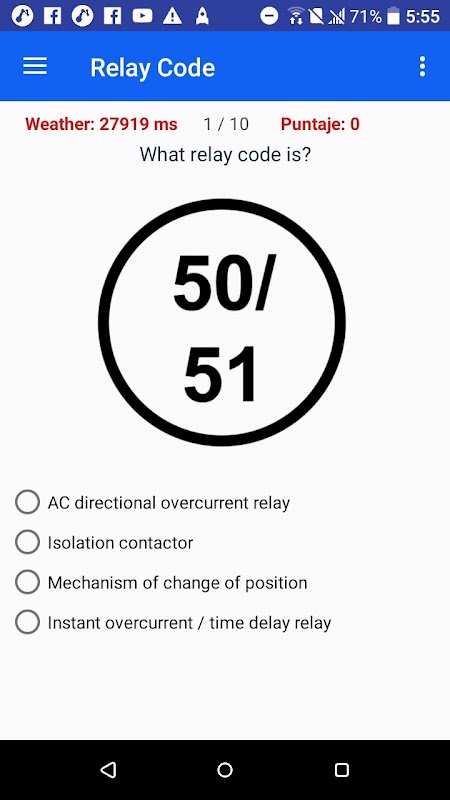

50/51 - Реле максимального тока мгновенного действия / с выдержкой времени

50Ns / 51Ns - Чувствительная защита от замыканий на землю

50/74 - Ct Trouble

50/87 - Мгновенный дифференциал

51 - Реле максимального тока переменного тока

51 - Перегрузка

51G - Максимальный ток заземления

51LR - Реле максимальной токовой защиты с обратнозависимой выдержкой времени (заторможенный ротор)

51N - МТЗ с выдержкой времени нейтрали

52a - Положение выключателя переменного тока (контакт разомкнут при разомкнутом выключателе)

52b - положение выключателя переменного тока (контакт замкнут, когда выключатель разомкнут)

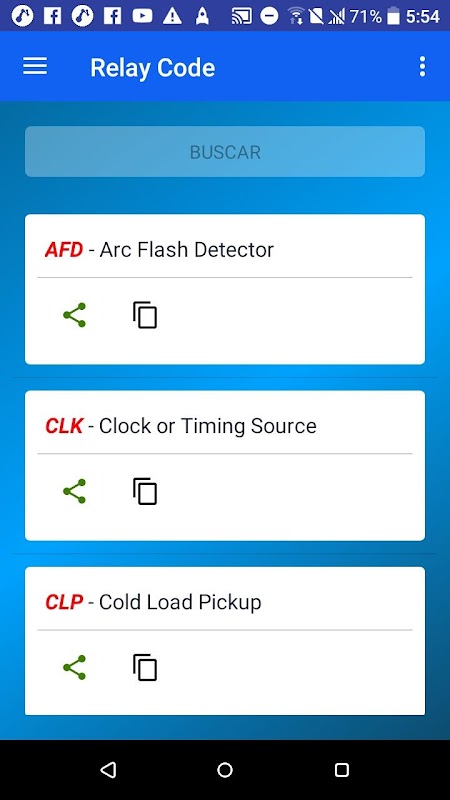

2.- Акронимы:

AFD - Детектор электрической дуги

CLK - часы или источник синхронизации

CLP - Сбор холодных грузов

DDR - Регистратор динамических нарушений

DFR - Цифровой регистратор неисправностей

HMI - человеко-машинный интерфейс

HST - Историк

LGC - Схема логики

MET - Измерение подстанции

PDC - концентратор векторных данных

PMU - Блок измерения фазора

PQM - Монитор качества электроэнергии

RIO - устройство удаленного ввода / вывода

RTD - датчик температуры сопротивления

LRSS - селекторный переключатель местного / дистанционного управления

VTFF - Vt Неисправность предохранителя
