Código de Relés - ANSI - Prote

Deze app toont de relaiscodes die worden gebruikt in elektrische beveiligingen volgens de ANSI-norm.

Hiermee kunt u de meest geraadpleegde relaiscodes aan favorieten toevoegen en deze delen.

Het wordt dus een geweldig hulpmiddel om elektrische schema's en elektrische beveiligingen volgens de ANSI-norm te lezen vanaf uw mobiele apparaat.

1.- Code hoofdrelais:

32 - Gericht vermogensrelais

32L - Laag voorwaarts vermogen

32N - Wattmetrische nulsequentie directioneel

32P - Directioneel vermogen

32R - Reverse Power

33 - Positieschakelaar

34 - Master Sequence-apparaat

35 - Kortsluitvoorziening die werkt met borstels of sleepring

36 - Polariteitsapparaat of polarisatiespanning

49 - Thermisch relais van machine of transformator / thermische overbelasting

49RTD - RTD gepolariseerde thermische overbelasting

50 - Ogenblikkelijk overstroomrelais

50BF - Stroomonderbreker defect

50DD - Huidige storingsdetector

50EF - Einde foutbeveiliging

50G - Onmiddellijke overstroom van de grond

50IG - Onmiddellijke geïsoleerde grondoverstroom

50LR - Versnellingstijd

50N - Neutrale onmiddellijke overstroom

50 NBF - Onmiddellijke onderbrekingsuitval neutraal

50P - Onmiddellijke fase-overstroom

50SG - Gevoelige grond Onmiddellijke overstroom

50SP - Onmiddellijke Split Phase-stroom

50_2 - Negatieve sequentie onmiddellijke overstroom

50/27 - Onbedoelde bekrachtiging

50/51 - Overstroomrelais met onmiddellijke / tijdvertraging

50Ns / 51Ns - Gevoelige aardlekbeveiliging

50/74 - Ct-probleem

50/87 - Ogenblikkelijk differentieel

51 - AC-tijd overstroomrelais

51 - Overbelasting

51G - Overstroom grondtijd

51LR - AC inverse tijd overstroombeveiligingsrelais (vergrendelde rotor)

51N - Overstroom in neutrale tijd

52a - Positie AC stroomonderbreker (contact open als stroomonderbreker open is)

52b - Positie AC stroomonderbreker (contact gesloten wanneer stroomonderbreker open is)

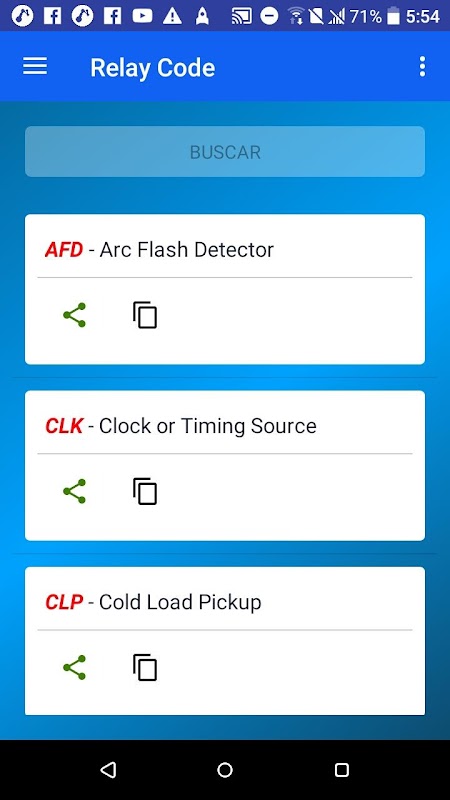

2. - Acroniemen:

AFD - Elektrische boogdetector

CLK - Klok of timingbron

CLP - Cold cargo collection

DDR - Dynamische storingsrecorder

DFR - Digital Fault Recorder

HMI - Human Machine Interface

HST - Historicus

LGC - Schema Logic

MET - Meting van onderstations

PDC - Phasor Data Concentrator

PMU - Phasor-meeteenheid

PQM - Power Quality Monitor

RIO - Remote I / O-apparaat

RTD - Weerstandstemperatuurdetector

LRSS - Lokale / externe keuzeschakelaar

VTFF - Vt-zekering defect
