Código de Relés - ANSI - Prote

Diese App zeigt die Relaiscodes an, die in elektrischen Schutzvorrichtungen gemäß dem ANSI-Standard verwendet werden.

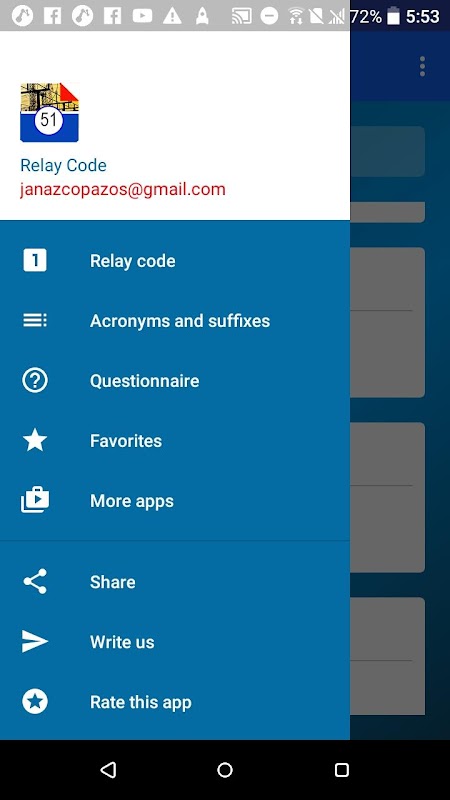

Sie können den Favoriten die am häufigsten verwendeten Relay-Codes hinzufügen und sie freigeben.

So wird es zu einem großartigen Werkzeug, um elektrische Pläne und elektrische Schutzvorrichtungen gemäß dem ANSI-Standard von Ihrem mobilen Gerät aus zu lesen.

1.- Code der Hauptrelais:

32 - Richtungsleistungsrelais

32L - Geringe Vorwärtsleistung

32N - Wattmetric Zero-Sequence Directional

32P - Richtungsleistung

32R - Rückleistung

33 - Positionsschalter

34 - Master-Sequenzgerät

35 - Kurzschlussgerät mit Bürsten oder Schleifring

36 - Polaritätsgerät oder Polarisationsspannung

49 - Thermisches Relais / thermische Überlastung der Maschine oder des Transformators

49RTD - Polarisierte thermische RTD-Überlastung

50 - Momentanes Überstromrelais

50BF - Leistungsschalterfehler

50DD - Stromstörungsdetektor

50EF - Endfehlerschutz

50G - Sofortiger Bodenüberstrom

50IG - Sofortiger isolierter Erdüberstrom

50LR - Beschleunigungszeit

50N - Neutraler momentaner Überstrom

50 NBF - Neutraler sofortiger Ausfall des Leistungsschalters

50P - Momentaner Phasenüberstrom

50SG - Empfindlicher Boden Momentaner Überstrom

50SP - Momentaner geteilter Phasenstrom

50_2 - Gegenstrom sofortiger Überstrom

50/27 - Versehentliche Erregung

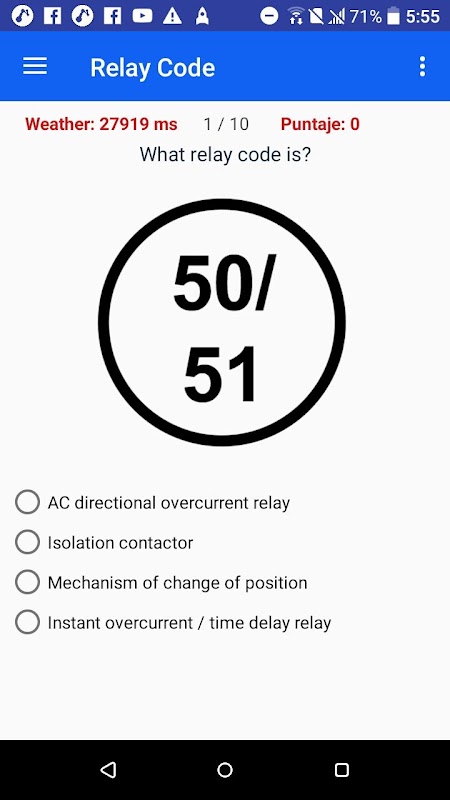

50/51 - Überstromrelais für Momentan- / Zeitverzögerung

50Ns / 51Ns - Empfindlicher Erdschlussschutz

50/74 - Ct Ärger

50/87 - Momentanes Differential

51 - Überstromrelais für Wechselstromzeit

51 - Überlastung

51G - Erdzeitüberstrom

51LR - AC-Inverszeit-Überstromschutzrelais (blockierter Rotor)

51N - Neutraler Zeitüberstrom

52a - Position des AC-Leistungsschalters (Kontakt offen, wenn der Leistungsschalter geöffnet ist)

52b - Position des AC-Leistungsschalters (Kontakt geschlossen, wenn der Leistungsschalter geöffnet ist)

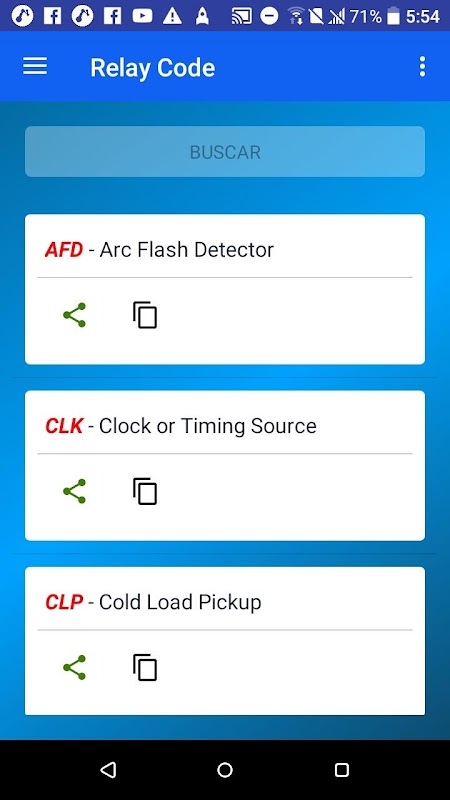

2.- Akronyme:

AFD - Lichtbogenmelder

CLK - Takt- oder Zeitquelle

CLP - Kaltfrachtabholung

DDR - Dynamic Disturbance Recorder

DFR - Digitaler Fehlerrekorder

HMI - Mensch-Maschine-Schnittstelle

HST - Historiker

LGC - Scheme Logic

MET - Stationsmessung

PDC - Phasor Data Concentrator

PMU - Zeigermesseinheit

PQM - Power Quality Monitor

RIO - Remote-E / A-Gerät

RTD - Widerstandstemperaturdetektor

LRSS - Local / Remote Selector Switch

VTFF - Vt-Sicherungsfehler
