Código de Relés - ANSI - Prote

Esta app muestra los códigos de relés utilizados en protecciones eléctricas de acuerdo con la norma ANSI.

Permite agregar a favoritos los códigos de relés más consultadas y compartirlas.

Convirtiéndose así en una gran herramienta infaltable para leer planos eléctricos y protecciones eléctricas según la norma ANSI desde tú dispositivo móvil.

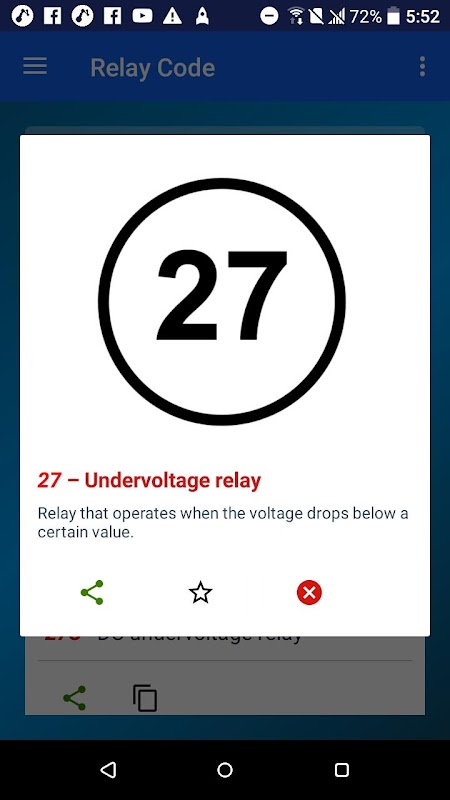

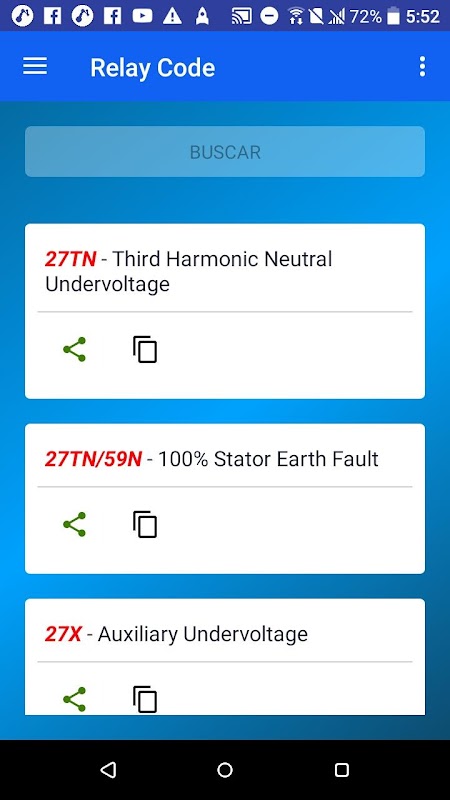

1.- Principales Código de relés:

32 - Relé de potencia direccional

32L - Potencia de avance baja

32N - Wattmetric Zero-Sequence Directional

32P - Potencia direccional

32R - Potencia inversa

33 - Interruptor de posición

34 - Dispositivo de secuencia maestra

35 - Dispositivo de cortocircuito que opera con escobillas o anillo deslizante

36 - Dispositivo de polaridad o voltaje de polarización

49 - Relé Térmico de Máquina o Transformador / Sobrecarga Térmica

49RTD - Sobrecarga térmica polarizada RTD

50 - Relé de sobreintensidad instantánea

50BF - Falla del interruptor

50DD - Detector actual de perturbaciones

50EF - End Fault Protection

50G - Sobreintensidad instantánea de tierra

50IG - Sobreintensidad instantánea de tierra aislada

50LR - Tiempo de aceleración

50N - Sobreintensidad instantánea neutral

50 NBF - Fallo de interruptor instantáneo neutral

50P - Sobreintensidad instantánea de fase

50SG - Sobreintensidad instantánea de tierra sensible

50SP - Corriente instantánea de fase dividida

50_2 - Sobreintensidad instantánea de secuencia negativa

50/27 - Energización Accidental

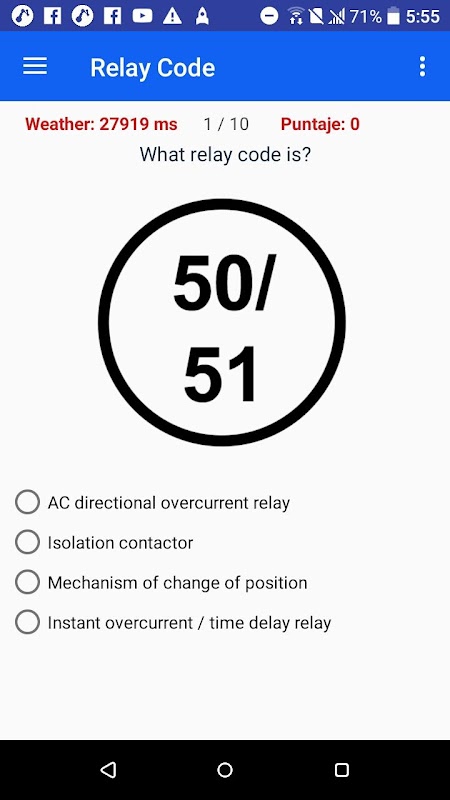

50/51 - Relé de sobrecorriente instantáneo / de retardo de tiempo

50Ns / 51Ns - Protección de falla a tierra sensible

50/74 - Ct Trouble

50/87 - Diferencial instantáneo

51 - Relé de sobreintensidad de tiempo de CA

51 - Sobrecarga

51G - Sobreintensidad de tiempo de tierra

51LR - Relé de protección de sobreintensidad de tiempo inverso AC (rotor bloqueado)

51N - Sobreintensidad de tiempo neutral

52a - Posición del interruptor de circuito de CA (contacto abierto cuando el interruptor de circuito está abierto)

52b - Posición del interruptor de circuito de CA (contacto cerrado cuando el interruptor de circuito está abierto)

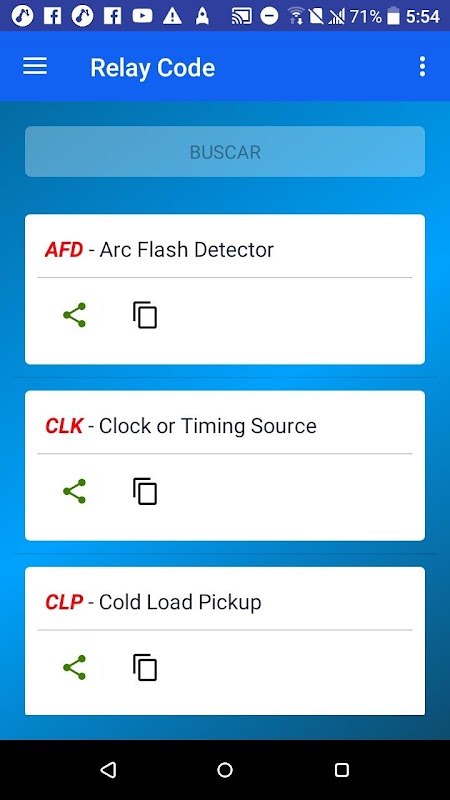

2.- Acrónimos:

AFD - Detector de arco eléctrico

CLK - Fuente de reloj o temporización

CLP - Recogida de carga en frío

DDR - Grabador de perturbaciones dinámicas

DFR - Grabador digital de fallas

HMI - Interfaz hombre-máquina

HST - Historiador

LGC - Scheme Logic

MET - Medición de la subestación

PDC - Concentrador de datos fasorial

PMU - Unidad de medida fasorial

PQM - Monitor de calidad de energía

RIO - Dispositivo de entrada / salida remoto

RTD - Detector de temperatura de resistencia

LRSS - Interruptor selector local / remoto

VTFF - Vt Fallo de fusible
