USB Serial Terminal Lite

Programa de terminal serial telefones inteligentes. Equipamentos USB usando Silicon Laboratories CP210x, FTDI FT232 e prolífico PL2303, CDC / ACM UART para chips de ponte USB pode ser usado para se conectar ao seu telefone inteligente.

Zigbee Chip TI CC2531 (Solução SOC-Enabled USB para 2,4 GHz IEEE 802.15.4 e ZigBee App) pode ser usado também.

Fornece a mesma funcionalidade eo PC para o terminal de comunicação serial

- UART Suportado para chip de ponte USB: Silicon Laboratories (CP210x), FTDI (FT232), Prolific (PL2303)

- Suporte ARDUINO (FTDI, CDC / ACM)

- suportados smartphones: Compatível com USB Host smartphones (Samsung galaxy2/galaxy 3/galaxy nota / galáxia note2/Vega piloto R3)

- Suportado versão Android: a versão Android 3.1 (API nível 12) ou

1. Início Rápido

1) Utilize o cabo OTG para conectar o dispositivo USB no seu telefone inteligente.

2) smartphone detectar dispositivo usb, e depois pergunta se deseja executar.

Clique em OK para executar o aplicativo.

3) Clique no botão Configurações (ícone de chave inglesa) do canto superior direito, a fim de definir a comunicação serial.

4) Clique no botão Salvar.

5) Clique no botão Connect (ícone de telefone) do canto superior direito, a fim de conectar-se ao dispositivo.

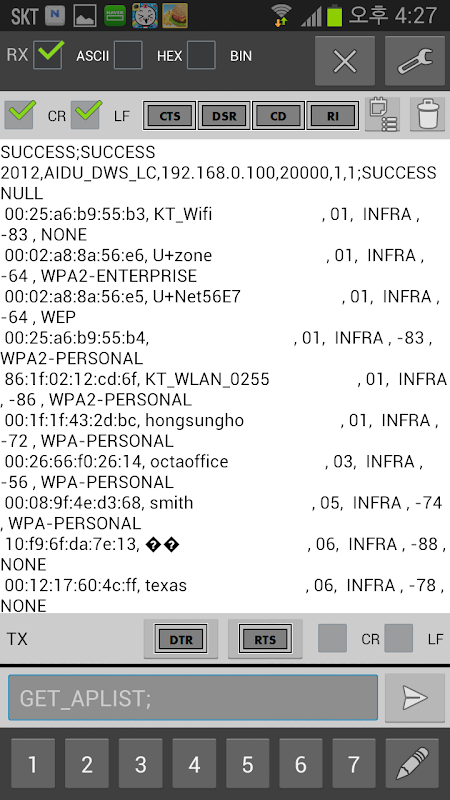

2. Atividade Principal

- ASCII: Imprimir os dados recebidos como uma seqüência de caracteres ASCII.

- HEX: Imprimir os dados recebidos como uma string hexadecimal.

- BIN: Imprimir os dados recebidos como uma seqüência binária.

- Ligue Button (ícone Phone):, ligue para o dispositivo USB. Após a ligação deste ícone mudou ícone para fechar.

- Botão Configurações (ícone da chave): Janela de configuração de comunicação serial será aberta

- Superior (RX) CR, LF: configuração separador Line. dispositivo processo de conversão separador de linha do sistema local para dados recebidos antes de área de texto de impressão

- Modem botões de status: show de CTS, DSR, CD, RI estado pin

- Descrição do dispositivo USB: janela descrição do dispositivo USB será aberta

- Limpar os dados recebidos :: ícone da Lixeira, claro todos os dados recebidos na área de texto

- Recebido área de texto de dados: dados de impressão recebido

- Botão de DTR: estado DTR modem controle

- Botão de RTS: modem controle estado RTS

- Inferior (TX) CR / LF: Anexar caracteres separadores de linha para transferir dados

- Transferência (TX) campo de entrada de texto: Insira os dados (string, decimal, hexadecimal, binário) que deseja transferir.

Transferência de dados é inserido como uma string por padrão.

Os dados binários é inserido como mostrado abaixo, você pode entrar em hexadecimal ou binário ou decimal

Decimal: @ + 숫자 de 3 dígitos (0 a 255) ex) CR: @ 013

Hexadecimal: # + 2 dígitos hexadecimal, ex) CR: # 0D

Binário: & + 8 dígitos binários, ex) CR: & 00001101

※ Fuja @, #, &: inserir duas vezes em sucessão, a fim de enviar @, #, &

ex) @ @ # # &&

- Enviar Button (ícone de seta para a direita): Transferir dados de entrada para dispositivo USB

- Botões Macro 1 ~ 7: Ajuste macro (tinha entrado os dados usados ​​com freqüência de antecedência) para transferir campo de texto

- Botão Macro Editar (ícone do lápis): janela de edição de macro será aberta

3. Menu

- Configuração: Serial janela Configurações de Comunicação será aberta.

- Descrições USB: janela especificação dos equipamentos USB será aberta.

- Editar Macro: a janela de edição macro será aberta.

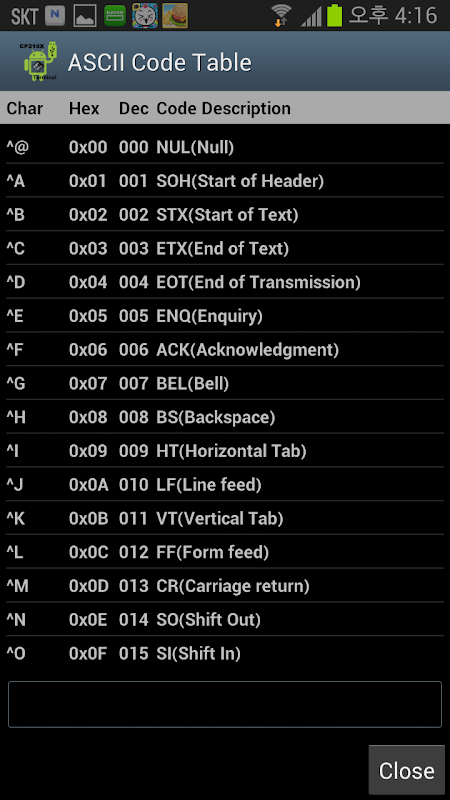

- ASCII Tabela de Códigos: consulta à tabela de código ASCII e janela de entrada será aberta.

       selecionar o código ASCII de entrada, a fim de códigos ASCII

- Ajuda: Ajuda

4. Outras características (ponto de vista)

- configurações de comunicação de série: taxa de transmissão, bits de dados, paridade, bits de parada

Configuração do Modo de aperto de mão com suporte.

  Selecione habilitar o registro de arquivo para o log de dados recebidos no caminho de armazenamento externo "[de armazenamento de raiz externo] / USBTerminal / YYMMDD_hhmmss.log".

- Editar Macro: edit transferência macro dados usados ​​com freqüência.

As macros podem registrar até sete.

- Tabela ASCII: tabela de código ASCII.

Código ASCII inserido para campo de texto Quando você seleciona um código,

ea janela é fechada, os códigos inseridos anexados ao campo de texto tx

5. FAQ

Q: Por que meu telefone inteligente detectar dispositivo usb?

A: Smartphones certifique-se que suporta o USB Host.

Além disso, a versão Android 3.1 (API Nível 12) do suporte USB Host.

Ocasionalmente no smartphone não reconhece dispositivos USB (por exemplo Galaxy Nota 1). Cabo otg Smartphone para ligar para deixar apenas a parte que está conectado ao equipamento, desligando e re-ligar, se você reconhecer que neste caso é.
