USB Serial Terminal Lite

Smartfony seryjny programu terminala. Urządzenia USB za pomocą Silicon Laboratories CP210X, FTDI FT232 i Prolific PL2303, CDC / ACM UART do chipów Most USB może być używany do łączenia się z inteligentnego telefonu.

ZigBee Chip TI CC2531 (USB-Enabled SOC rozwiązanie dla 2.4 GHz IEEE 802.15.4 i ZigBee aplikacji) może być używany również.

Zapewnia taką samą funkcjonalność i komputer do komunikacji szeregowej terminalu

- Obsługiwane UART Bridge chipem USB: Silicon Laboratories (CP210X), FTDI (FT232), Prolific (PL2303)

- Wsparcie ARDUINO (FTDI, CDC / ACM)

- Obsługiwane smartfony: wsparcia hosta USB smartfony (Samsung galaxy2/galaxy 3/galaxy uwaga / galaxy note2/Vega racer R3)

- Obsługiwana wersja Android: Android w wersji 3.1 (API Level 12) lub

1. Szybki start

1) Należy użyć kabla OTG do podłączenia urządzenia USB na smartfonie.

2) inteligentny telefon wykryje urządzenia USB, a następnie pyta czy uruchomić.

Kliknij przycisk OK, aby uruchomić aplikację.

3) Kliknij przycisk Ustawienia (ikona klucza) w prawym górnym rogu w celu ustawienia komunikacji szeregowej.

4) Kliknij przycisk Zapisz.

5) Kliknij przycisk Connect (ikona telefonu) w prawym górnym rogu w celu podłączenia do urządzenia.

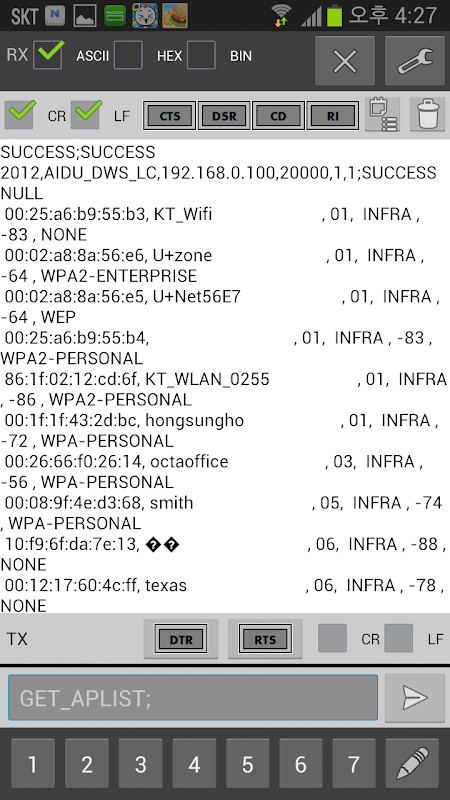

2. Główny aktywny

- ASCII: Drukuj odebrane dane jako ciąg znaków ASCII.

- HEX: Drukuj odebrane dane jako ciąg szesnastkowy.

- BIN: Drukuj odebrane dane jako ciąg binarny.

- Podłączyć przycisk (ikona telefonu): podłączyć do urządzenia USB. Po połączeniu się ta ikona zmienia się na ikonę Zamknij.

- Przycisk Ustawienia (ikona klucza): okno Ustawienia komunikacji szeregowej otworzy

- Górna (RX), CR, LF: konfiguracja separator linii. Urządzenie proces konwersji separatora linii lokalnego systemu dla otrzymanych danych przed obszarze tekstu do druku

- Przyciski stan modemu: pokaż CTS, DSR, CD, RI stan pin

- Opis urządzenia USB: otworzy się okno opisu urządzenia podłączonego do portu USB

- Jasne otrzymał ikonę Kosza Dane ::, jasne, wszystkie otrzymane dane w polu tekstowym

- Dane tekstowe otrzymana powierzchnia: drukowania otrzymane dane

- DTR przycisk: kontrola stanu DTR modem

- Przycisk RTS: RTS kontrola stanu modemu

- Dolna (Teksas) CR / LF: Dołącz znaki separatora linii do przesyłania danych

- Przeniesienie (Teksas) pole wprowadzania tekstu: Wprowadź dane (String, dziesiętny, szesnastkowy, binarny), które chcesz przesłać.

Transfer danych jest wpisane jako ciąg domyślnie.

Dane binarne ujęto, jak pokazano poniżej, możesz wpisać w hex lub binarny lub dziesiętny

Dziesiętny: @ + 숫자 3-cyfrowy (0 ~ 255) ex) CR: @ 013

Szesnastkowy: # + 2-cyfry hex, ex) CR: # 0D

Binarny: & + 8-cyfrowy binarny, ex) CR: & 00001101

※ Ucieczka @, # &: Włóż dwa razy z rzędu, aby wysłać @, # &

ex) @ @, # #, &&

- Wyślij przycisk (ikona strzałki w prawo): Przenieść dane wejściowe do urządzenia USB

- Makro przyciski 1 ~ 7: makro (wszedł do często używanych danych w góry), aby przenieść pole tekstowe

- Przycisk Edytuj makro (ikona ołówka): otwiera okno edycji makro

3. Menu

- Ustawienia: otworzy się okno Ustawienia komunikacji. szeregowy

- Opisy USB: USB okno zostanie otwarte specyfikacje sprzętu.

- Edit Macro: Otworzy się okno edycji makro.

- Kod ASCII Tabela: kod ASCII tabeli odnośników i otworzy okno wprowadzania.

       wybierz kod ASCII w celu wprowadzania kodów ASCII

- Pomoc: Pomoc

4. Inne funkcje (zobacz)

- Ustawienia komunikacji szeregowej: szybkość transmisji, bity danych, parzystość, bity stopu,

Ustawienie trybu uzgadniania obsługiwane.

  Wybierz włączyć rejestrowanie plików otrzymanych danych do logowania się w zewnętrznej ścieżki pamięci "[External Storage głównej] / USBTerminal / YYMMDD_hhmmss.log".

- Makro edit: edycja transfer danych makro, które często wykorzystywane.

Makra mogą zarejestrować się do siedmiu.

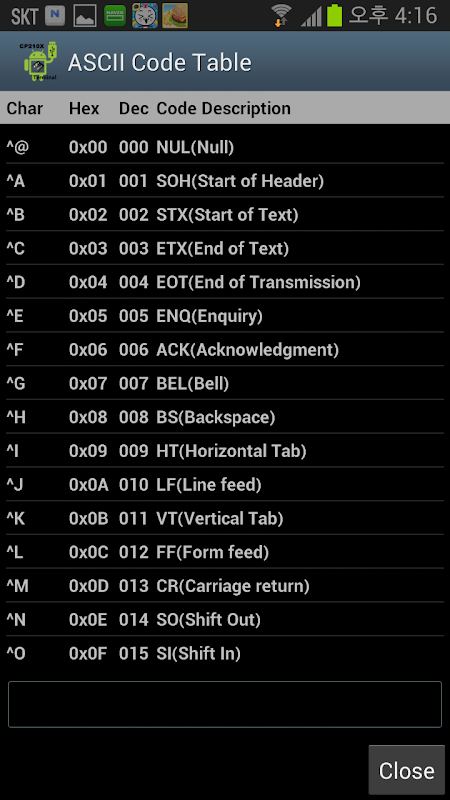

- Tabela ASCII: stół kod ASCII.

Kod ASCII wstawiony do pola tekstowego Po wybraniu kodu,

i okno jest zamknięte, wstawione kody dodawane do pola tekstowego tx

5. FAQ

P: Dlaczego mój inteligentny telefon wykryje urządzenia USB?

A: Smartfony upewnić się, że obsługuje USB Host.

Ponadto Androida 3,1 (API Poziom 12) od podpory hosta USB.

Od czasu do czasu w smartfonie nie rozpoznaje urządzenia USB (np. Galaxy Uwaga 1). Smartphone kabel OTG podłączyć zostawić tylko część, która jest podłączona do urządzenia poprzez odłączenie i ponowne podłączenie, jeśli uznać, że ta sprawa jest.
