USB Serial Terminal Lite

تلفن های هوشمند برنامه ترمینال سریال. تجهیزات USB با استفاده از سیلیکون آزمایشگاه CP210X، FTDI FT232 و پرکاری PL2303، CDC / ACM UART به تراشه پل USB را می توان مورد استفاده برای اتصال به تلفن های هوشمند خود.

zigbee می تراشه TI CC2531 (-USB فعال راه حل SOC برای 2.4 گیگاهرتز IEEE 802.15.4 و برنامه های ZigBee) را می توان نیز استفاده می شود.

فراهم می کند قابلیت های مشابه و PC برای ترمینال ارتباط سریال

- UART پشتیبانی شده به USB تراشه پل: سیلیکون آزمایشگاه (CP210X)، FTDI (FT232)، پرکاری (PL2303)

- پشتیبانی در Arduino (FTDI، CDC / ACM)

- پشتیبانی از تلفن های هوشمند: پشتیبانی میزبان USB تلفن های هوشمند (سامسونگ galaxy2/galaxy توجه داشته باشید 3/galaxy / کهکشان note2/Vega مسابقه R3)

- پشتیبانی از نسخه آندروید: آندروید نسخه 3.1 (API سطح 12) و یا

1. شروع به کار سریع

1) لطفا کابل OTG برای اتصال دستگاه های USB را بر روی تلفن هوشمند خود استفاده کنید.

2) تلفن های هوشمند تشخیص دستگاه یواس بی، و سپس می پرسد که آیا به اجرا شود.

OK را کلیک کنید برای اجرای برنامه.

3) با کلیک بر روی دکمه تنظیمات (آچار) از گوشه سمت راست بالا به منظور تعیین ارتباط سریال.

4) با کلیک بر روی دکمه ذخیره.

5) با کلیک بر روی دکمه اتصال (آیکون تلفن) از گوشه سمت راست بالا به منظور اتصال به دستگاه.

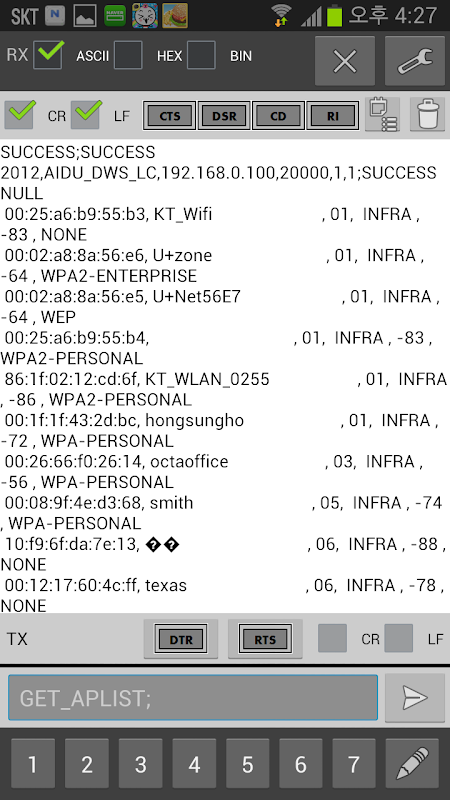

2. فعالیت اصلی

- ASCII: چاپ داده ها به عنوان یک رشته اسکی را دریافت کرد.

- HEX: چاپ داده ها به عنوان یک رشته هگزادسیمال دریافت کرد.

- BIN: چاپ داده ها به عنوان یک رشته دودویی دریافت کرد.

- دکمه (آیکون تلفن) اتصال:، اتصال به دستگاه USB. پس از اتصال این آیکون تغییر به بستن نماد.

- تنظیمات دکمه (آیکون آچار): ارتباط سریال پنجره تنظیمات باز خواهد شد

- بالا (RX) CR، LF: پیکربندی جداکننده خط. دستگاه روند به محلی تبدیل خط سیستم جدا برای دریافت اطلاعات قبل از متن چاپ

- مودم دکمه وضعیت: نمایش CTS، DSR، CD، RI وضعیت پین

- USB دستگاه شرح: پنجره توضیحات دستگاه USB را باز خواهد شد

- پاک کردن داده های دریافتی :: آیکون سطل زباله، پاک کردن تمام داده ها در متن دریافت

- دریافت متن اطلاعات: چاپ داده های دریافت شده

- DTR را فشار دهید: مودم کنترل وضعیت DTR

- دکمه RTS: مودم کنترل وضعیت RTS

- پایین (TX) CR / LF: اضافه خط شخصیت های جدا برای انتقال داده ها

- انتقال (TX) متن فیلد ورودی: را وارد کنید داده ها (رشته، اعشاری، مبنای شانزده، باینری) شما می خواهید برای انتقال.

انتقال داده ها به عنوان یک رشته به طور پیش فرض وارد شده است.

داده های باینری است که در زیر نشان داده شده است وارد شده، شما می توانید در سحر و جادو و یا باینری و اعشار وارد کنید

دهدهی: @ + 숫자 3 رقمی (0 ~ 255) سابق) CR: @ 013

هگزادسیمال: # + 2 رقمی سحر و جادو، سابق) CR: # 0D

دوتایی: و + 8 رقمی دودویی، سابق) CR: و 00001101

به منظور ارسال @، #، و قرار دادن دو بار پی در پی: ※ فرار @، #، و

سابق) @ @، # # # #، &&

- دکمه ارسال (راست آیکون): انتقال داده های ورودی به دستگاه USB

- دکمه های ماکرو 1 ~ 7: تنظیم ماکرو (داده ها استفاده می شود اغلب در پیش وارد شده بود) برای انتقال فیلد متنی

- ویرایش دکمه ماکرو (آیکون مداد): پنجره ویرایش ماکرو باز خواهد شد

3. منو

- تنظیمات: سریال پنجره تنظیمات ارتباطات باز خواهد شد.

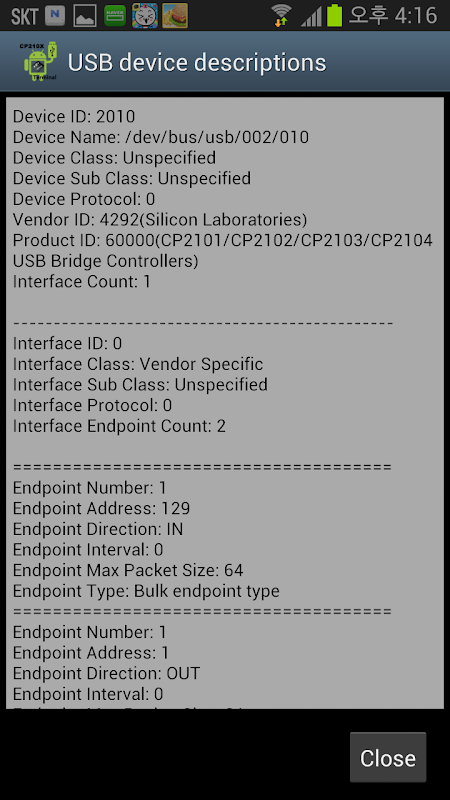

- USB توضیحات: USB پنجره مشخصات تجهیزات باز خواهد شد.

- ویرایش ماکرو: پنجره ویرایش ماکرو باز خواهد شد.

- ASCII کد جدول: کد ASCII جدول مراجعه و پنجره ورودی باز خواهد شد.

       کد ASCII را انتخاب کنید به منظور کدهای ASCII ورودی

- راهنما: راهنما

4. از دیگر امکانات (مشاهده)

- تنظیمات ارتباط سریال: میزان باود، بیت های اطلاعات، تعداد بارداری، بیت های توقف،

تنظیم حالت Handshaking پشتیبانی می کند.

  را قادر می سازد فایل ورود به سیستم برای ثبت اطلاعات در مسیر ذخیره سازی خارجی را دریافت کرد "[ذخیره سازی خارجی ریشه] / USBTerminal / YYMMDD_hhmmss.log" را انتخاب کنید.

- ویرایش ماکرو: انتقال ویرایش کلان داده است که اغلب استفاده می شود.

ماکرو می توانید تا هفت ثبت کنید.

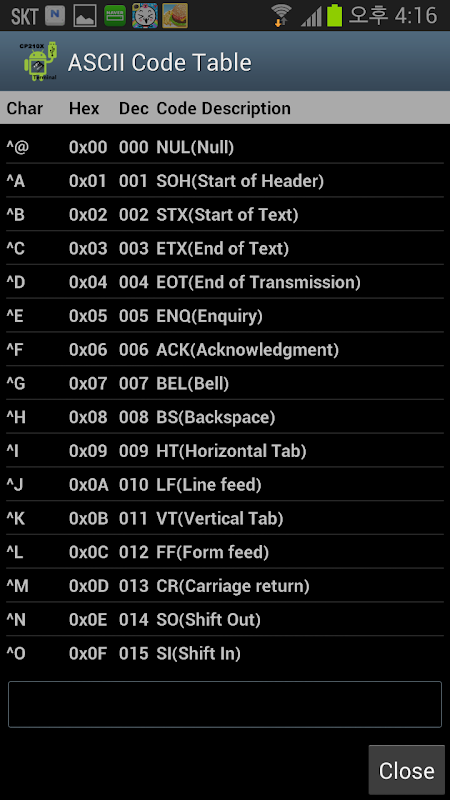

- جدول ASCII: جدول کد ASCII.

کد ASCII قرار داده به فیلد متنی هنگامی که شما یک کد را انتخاب کنید،

و از پنجره بسته است، کدهای درج افزوده به فیلد متنی TX

5. پرسش و پاسخ

Q: چرا تلفن هوشمند من تشخیص دستگاه یواس بی؟

A: گوشی مطمئن شوید که آن را پشتیبانی هاست USB.

علاوه بر این، نسخه آندروید 3.1 (API سطح 12) از پشتیبانی USB هاست.

گاهی اوقات بر روی گوشی های هوشمند کند دستگاه USB (به عنوان مثال توجه داشته باشید کهکشان 1) به رسمیت نمی شناسد. کابل OTG گوشی برای اتصال به ترک تنها بخشی است که در آن قطع و دوباره وصل اگر شما تشخیص دهند که این مورد به تجهیزات متصل شده است.
