USB Serial Terminal Lite

โทรศัพท์สมาร์ทโปรแกรมมินัลแบบอนุกรม อุปกรณ์ USB โดยใช้ Silicon ห้องปฏิบัติการ CP210X, FTDI FT232 และ Prolific PL2303, CDC / ACM UART ชิป USB สะพานสามารถนำมาใช้เพื่อเชื่อมต่อกับโทรศัพท์มือถือสมาร์ทของคุณ

Zigbee ชิป TI CC2531 (USB-Enabled โซลูชั่น SOC สำหรับ 2.4 GHz มาตรฐาน IEEE 802.15.4 และ ZigBee App) อาจจะยังใช้

ฟังก์ชันการทำงานเดียวกันและพีซีสำหรับการสื่อสารแบบอนุกรมขั้วให้

- รองรับ UART ชิป USB สะพาน: Silicon Laboratories (CP210X) FTDI (FT232) Prolific (PL2303)

- ARDUINO สนับสนุน (FTDI, CDC / ACM)

- มาร์ทโฟนที่รองรับ: host สนับสนุน USB โทรศัพท์สมาร์ท (ซัมซุง galaxy2/galaxy 3/galaxy ทราบ / จักรวาล R3 note2/Vega แข่ง)

- รองรับ Android รุ่น: รุ่น Android 3.1 (ระดับ API 12) หรือ

1 เริ่มต้นอย่างรวดเร็ว

1) กรุณาใช้สาย OTG ในการเชื่อมต่ออุปกรณ์ USB บนโทรศัพท์สมาร์ทของคุณ

2) โทรศัพท์สมาร์ทตรวจสอบอุปกรณ์ USB แล้วถามว่าจะเรียกใช้

คลิก OK เพื่อใช้ app

3) คลิกปุ่มการตั้งค่า (ไอคอน) ของมุมขวาบนเพื่อตั้งการสื่อสารแบบอนุกรม

4) คลิกปุ่มบันทึก

5) คลิกปุ่ม Connect (ไอคอนโทรศัพท์) จากมุมขวาบนเพื่อที่จะเชื่อมต่อกับอุปกรณ์

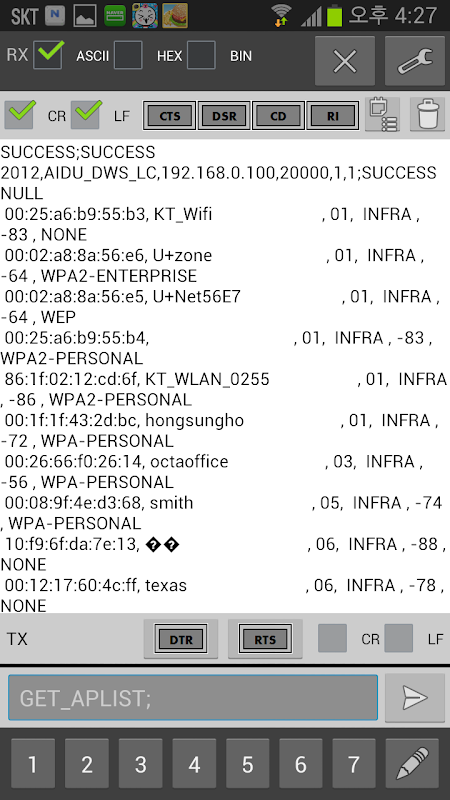

2 กิจกรรมหลัก

- ASCII: พิมพ์ได้รับข้อมูลที่เป็นสตริง ASCII

HEX -: ข้อมูลที่ได้รับพิมพ์เป็นสตริงเลขฐานสิบหก

- BIN: พิมพ์ได้รับข้อมูลที่เป็นสตริงไบนารี

- เชื่อมต่อปุ่ม (ไอคอนโทรศัพท์): เชื่อมต่อกับอุปกรณ์ USB หลังจากที่การเชื่อมต่อไอคอนนี้เปลี่ยนไปปิดไอคอน

- ปุ่มการตั้งค่า (ไอคอน): การสื่อสารแบบอนุกรมหน้าต่างการตั้งค่าจะเปิด

- บน (RX) CR, LF: การตั้งค่าแยกสาย อุปกรณ์กระบวนการระบบการแปลงเส้นคั่นท้องถิ่นสำหรับข้อมูลที่ได้รับก่อนที่พื้นที่ข้อความพิมพ์

- ปุ่มสถานะของโมเด็ม: แสดง CTS, DSR, CD, สถานะขาโรดไอแลนด์

- คำอธิบายของอุปกรณ์ USB: หน้าต่างคำอธิบายของอุปกรณ์ USB จะเปิด

- ล้างข้อมูลที่ได้รับ :: ไอคอนถังขยะที่ชัดเจนข้อมูลทั้งหมดที่ได้รับในพื้นที่ข้อความ

- พื้นที่ข้อความที่ได้รับข้อมูลการพิมพ์ที่ได้รับข้อมูล

- ปุ่ม DTR: ควบคุมสถานะ DTR โมเด็ม

- RTS ปุ่มควบคุมโมเด็มสถานะ RTS

- ล่าง (TX) CR / LF: ผนวกอักขระตัวแยกสายการถ่ายโอนข้อมูล

- รถรับส่ง (TX) ช่องใส่ข้อความ: ป้อนข้อมูล (สตริง, ทศนิยม, ไบนารีฐานสิบหก) คุณต้องการถ่ายโอน

การถ่ายโอนข้อมูลถูกป้อนเป็นสตริงโดยค่าเริ่มต้น

ข้อมูลไบนารีถูกป้อนดังที่แสดงไว้ด้านล่างนี้คุณสามารถป้อนลงในฐานสิบหกหรือไบนารีหรือทศนิยม

ทศนิยม: @ + 숫자 3 หลัก (0 ~ 255) อดีต) CR: @ 013

เลขฐานสิบหก: # + ฐานสิบหก 2 หลักอดีต) CR: # 0D

Binary: & + ไบนารี 8 หลักอดีต) CR: 00001101 &

※หนี @, # &: ใส่สองครั้งอย่างต่อเนื่องเพื่อที่จะส่ง @, # &

อดีต) @ @ # # &&

- ส่งปุ่ม (ขวาไอคอนลูกศร): ป้อนข้อมูลถ่ายโอนไปยังอุปกรณ์ USB

- 1 ปุ่มมาโคร ~ 7: ชุดแมโคร (เข้ามาในข้อมูลที่ใช้บ่อยล่วงหน้า) ในการถ่ายโอนฟิลด์ข้อความ

- มาโครปุ่มแก้ไข (ไอคอนดินสอ): หน้าต่างแมโครแก้ไขจะเปิด

3 เมนู

- การตั้งค่าการสื่อสารแบบอนุกรมหน้าต่างการตั้งค่าจะเปิด

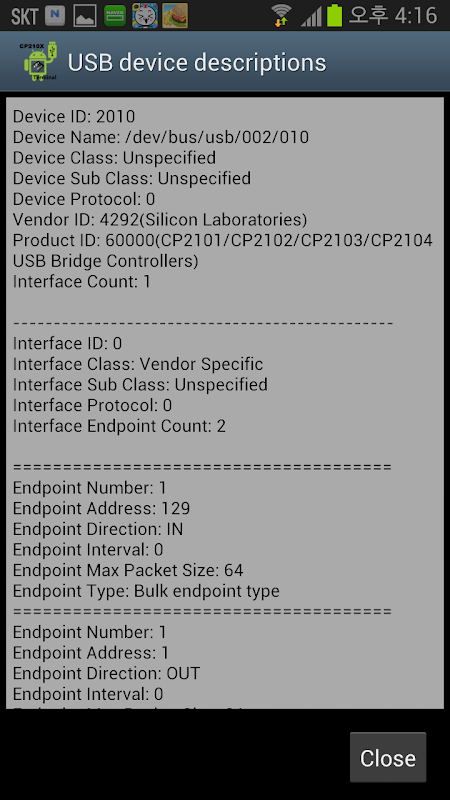

- คำอธิบาย: USB USB หน้าต่างสเปคอุปกรณ์จะเปิด

- แก้ไขแมโคร: หน้าต่างแมโครแก้ไขจะเปิด

- ตารางรหัส ASCII: รหัส ASCII ตารางการค้นหาและเข้าหน้าต่างจะเปิด

       เลือกรหัส ASCII เพื่อป้อนรหัส ASCII

- ความช่วยเหลือ: ช​​่วยเหลือ

4 คุณสมบัติอื่น ๆ (ดู)

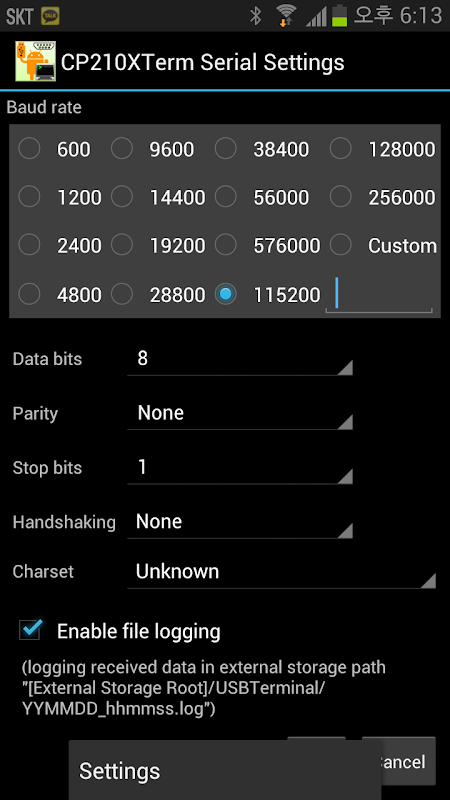

- การตั้งค่าการสื่อสารแบบอนุกรม: อัตรา Baud, บิตข้อมูลพาริตี้บิตหยุด,

การตั้งค่าโหมดการจับมือกันสนับสนุน

  เลือกเปิดใช้การบันทึกไฟล์สำหรับการบันทึกข้อมูลที่ได้รับในเส้นทางจัดเก็บข้อมูลภายนอก "[รากจัดเก็บข้อมูลภายนอก] / USBTerminal / YYMMDD_hhmmss.log"

- Macro แก้ไขแก้ไขแมโครการถ่ายโอนข้อมูลที่ใช้บ่อย

แมโครสามารถลงทะเบียนได้ถึงเจ็ด

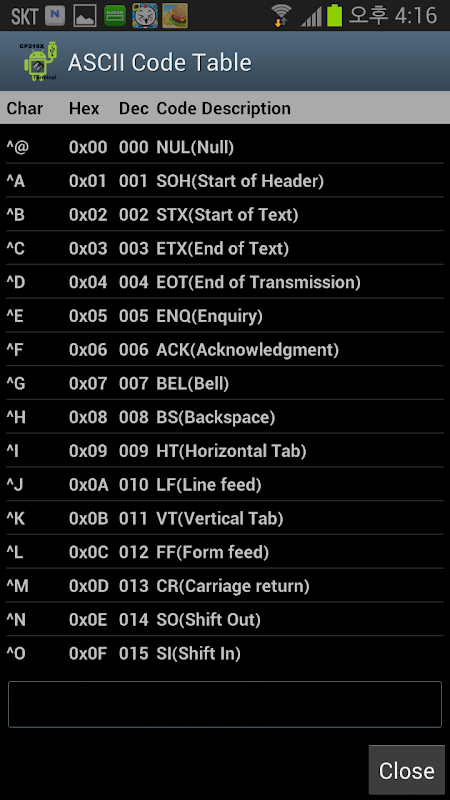

- ตาราง ASCII: ตารางรหัส ASCII

รหัส ASCII เพื่อแทรกช่องข้อความเมื่อคุณเลือกรหัส,

และหน้าต่างถูกปิด, รหัสแทรกต่อท้ายฟิลด์ข้อความ tx

5 คำถามที่พบบ่อย

Q: ทำไมโทรศัพท์ตรวจพบอุปกรณ์สมาร์ท USB ของฉัน?

: มาร์ทโฟนให้แน่ใจว่ามันรองรับ USB Host ถึง

นอกจากนี้ในรุ่น Android 3.1 (ระดับ API 12) จากการสนับสนุน USB Host ถึง

บางครั้งเมื่อมาร์ทโฟนไม่รู้จักอุปกรณ์ USB (หมายเหตุกาแล็กซี่เช่น 1) สาย OTG มาร์ทโฟนในการเชื่อมต่อที่จะออกเพียงส่วนหนึ่งที่เชื่อมต่อกับอุปกรณ์โดยถอดปลั๊กและอีกครั้งเชื่อมต่อถ้าคุณรู้ว่ากรณีนี้คือ
