USB Serial Terminal Lite

Smartphones serielles Terminal-Programm. USB-Geräte mit Silicon Laboratories CP210X, FTDI FT232 und Prolific PL2303, CDC / ACM UART auf USB-Bridge-Chips verwendet werden, um auf Ihr Mobiltelefon zu verbinden.

Zigbee Chip TI CC2531 (USB-fähige SOC-Lösung für 2,4 GHz IEEE 802.15.4 und ZigBee App) können ebenfalls verwendet werden.

Stellt die gleiche Funktionalität und den PC für serielle Kommunikationsendgerät

- Unterstützte UART zu USB Bridge-Chip: Silicon Laboratories (CP210X), FTDI (FT232) Prolific (PL2303)

- ARDUINO Support (FTDI, CDC / ACM)

- Unterstützte Smartphones: USB-Host-Unterstützung Smartphones (Samsung galaxy2/galaxy 3/galaxy note / Galaxie note2/Vega racer R3)

- Unterstützte Android-Version: Android-Version 3.1 (API-Stufe 12) oder

1. Schnellstart

1) Verwenden Sie das OTG-Kabel mit dem USB-Gerät auf Ihrem Smartphone zu verbinden.

2) Smartphone erkennt USB-Gerät, und fragt, ob dann zu laufen.

Klicken Sie auf OK, um die App laufen.

3) Klicken Sie auf die Schaltfläche Einstellungen (Schraubenschlüssel-Symbol) der oberen rechten Ecke, um die serielle Kommunikation eingestellt.

4) Klicken Sie auf die Schaltfläche Speichern.

5) Klicken Sie auf die Schaltfläche Connect (Telefonsymbol) der oberen rechten Ecke, um mit dem Gerät zu verbinden.

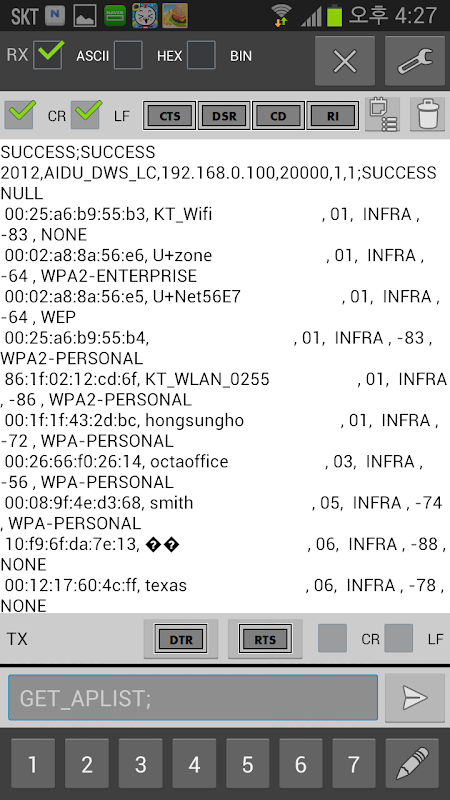

2. Main Activity

- ASCII: Print empfangenen Daten als ASCII-String.

- HEX: Print empfangenen Daten als Hexadezimal-String.

- BIN: Drucken empfangenen Daten als Binär-String.

- Schließen-Button (Telefon-Symbol), eine Verbindung zum USB-Gerät. Nach dem Anschluss dieses Symbol geändert, um das Symbol zu schließen.

- Schaltfläche Einstellungen (Schraubenschlüsselsymbol): Serielle Kommunikation Einstellungsfenster wird geöffnet

- Ober (RX) CR, LF: Zeilentrenn Konfiguration. Prozessgerät zu lokalen System Zeilentrenn Umwandlung für die empfangenen Daten, bevor Drucktextbereich

- Modem-Status-Tasten: anzeigen CTS, DSR, CD, RI Pin-Status

- USB-Gerätebeschreibung: Beschreibung Fenster USB-Gerät wird geöffnet

- Klare empfangenen Daten :: Papierkorb-Symbol, deaktivieren Sie alle empfangenen Daten im Textbereich

- Empfangene Daten Textbereich: print empfangenen Daten

- DTR-Taste: Steuer Modem DTR-Status

- RTS-Taste: Steuer Modem RTS-Status

- Nieder (TX) CR / LF: Anhängen Zeilentrennzeichen für die Datenübertragung

- Übertragung (TX) Texteingabefeld: Geben Sie die Daten (string, dezimal, hexadezimal, binär), die Sie übertragen möchten.

Übertragen von Daten als Zeichenfolge standardmäßig eingetragen.

Binärdaten werden wie unten gezeigt eingegeben haben, können Sie in Hex oder Binär oder Dezimal eingeben

Dezimal: @ + 숫자 3-stellige (0 ~ 255) ex) CR: @ 013

Hexadezimal: # + 2-stellige Hex, ex) CR: # 0D

Binär: & + 8-stellige binäre, ex) CR: 00001101 &

Um @, #, & senden einfügen zweimal in Folge: ※ Flucht @, #, &

ex) @ @ # #, &&

- Senden-Taste (Pfeil nach rechts): Übertragen Eingangsdaten auf USB-Gerät

- Makro-Tasten 1 ~ 7: Die Makro (hatte die häufig verwendete Daten im Voraus eingegeben), um Textfeld übertragen

- Makro-Schaltfläche Edit (Bleistift-Symbol): Makrobearbeitungsfenster wird geöffnet

3. Menü

- Einstellungen: Serien Fenster Kommunikationseinstellungen wird geöffnet.

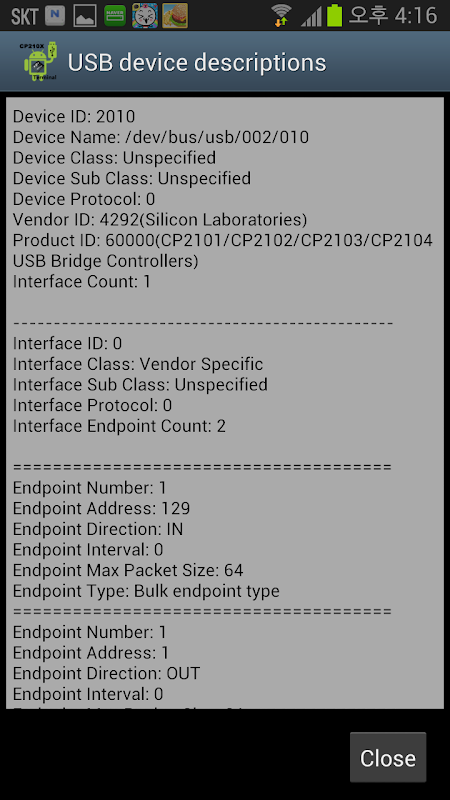

- USB-Beschreibungen: USB-Gerätespezifikation Fenster öffnet sich.

- Edit Macro: Das Makro Edit-Fenster wird geöffnet.

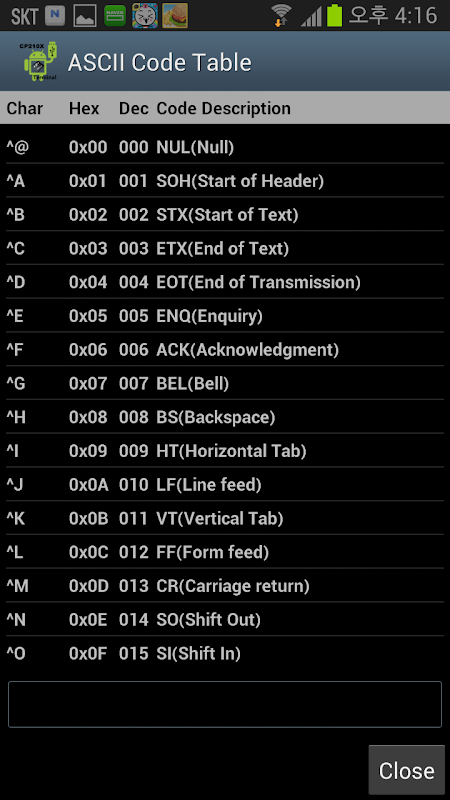

- ASCII-Code-Tabelle: ASCII-Code-Tabelle Lookup-und Eingabefenster wird geöffnet.

       Wählen Sie ASCII-Code zur Eingabe ASCII-Codes

- Hilfe: Hilfe

4. Weitere Features (view)

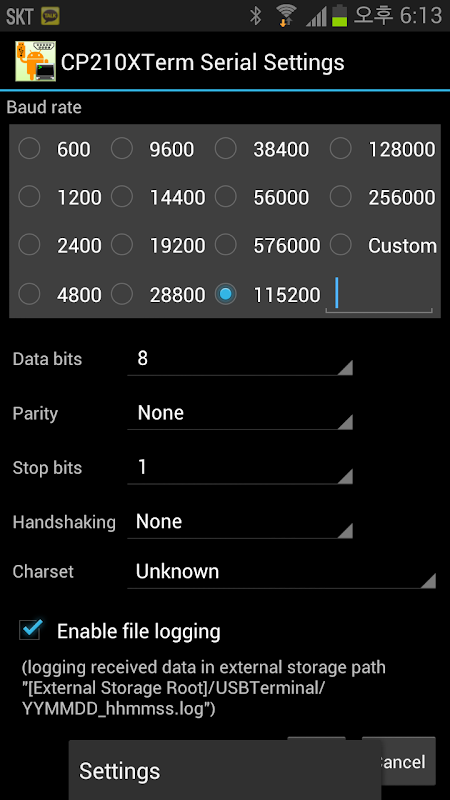

- Serielle Kommunikationseinstellungen: Baudrate, Datenbits, Parität, Stop-Bits,

Handshake-Modus-Einstellung unterstützt.

  Wählen Sie ermöglichen Dateiprotokollierung für die Protokollierung empfangenen Daten in externen Speicherpfad "[External Storage Root] / USBTerminal / YYMMDD_hhmmss.log".

- Makro edit: Bearbeiten Übertragung von Daten-Makro, das häufig verwendet.

Makros können bis zu sieben registrieren.

- ASCII-Tabelle: ASCII-Code-Tabelle.

ASCII-Code in Textfeld eingefügt Wenn Sie einen Code auswählen,

und das Fenster geschlossen wird, die eingefügten Codes tx Textfeld angehängt

5. FAQ

F: Warum mein Smartphone erkennt USB-Gerät?

A: Smartphones machen, dass sie die USB-Host unterstützt.

Darüber hinaus ist die Android-Version 3.1 (API-Stufe 12) aus dem USB-Host-Unterstützung.

Gelegentlich auf dem Smartphone nicht erkennt USB-Geräte (zB Galaxy Note 1). Smartphone-OTG-Kabel, um nur den Teil, der auf dem Gerät durch Herausziehen und wieder verbinden, wenn Sie erkennen, dass dieser Fall verbunden ist, zu verlassen.
