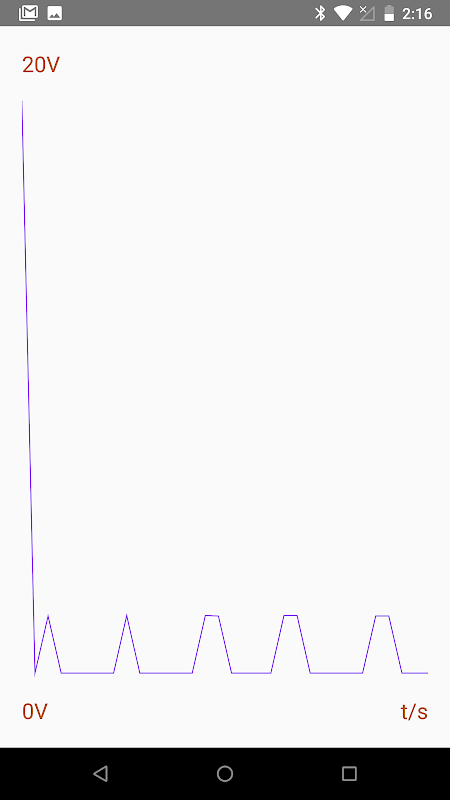

BTscope - Arduino oscilloscope

Kostenlose App zum Erstellen eines einfachen Bluetooth-Oszilloskops mit Arduino und HC-05. Dieses einfache Oszilloskop kann beispielsweise in der Autoelektronik zum Testen von Sensoren und an anderen Orten verwendet werden, an denen keine hohe Geschwindigkeit erforderlich ist.

Oszilloskop-App, Oszilloskop für Android, Arduino-Simulator, Arduino Bluetooth

„cpp

// Arduino Nano-Beispiel mit und HC-05:

// Pinbelegung:

// VCC -> Vin

// TXD --> Pin 10

// RXD --> Pin 11

// GND -> GND

#include „SoftwareSerial.h“

SoftwareSerial BTSerial(10, 11); // RX | TX

int val = 0; // Variable zum Speichern des gelesenen Werts

int analogPin = A7; // Potentiometerwischer (mittlerer Anschluss) an Analogpin 3 angeschlossen

void setup() {

BTSerial.begin(9600); // HC-05-Standardgeschwindigkeit im AT-Befehlsmodus

}

void loop() {

static unsigned long previousMillis = 0;

const vorzeichenloses langes Intervall = 30; // Stellen Sie Ihr gewünschtes Intervall in Millisekunden ein

unsigned long currentMillis = millis();

if (currentMillis - previousMillis >= Intervall) {

previousMillis = currentMillis;

// Ihr Code zum Lesen und Senden von Daten über Bluetooth

val = analogRead(analogPin);

BTSerial.println(val);

}

// Ihre anderen nicht blockierenden Aufgaben können hier platziert werden

// ...

// Vermeiden Sie die Verwendung von „delay()“, damit die Schleife reaktionsfähig bleibt

}
