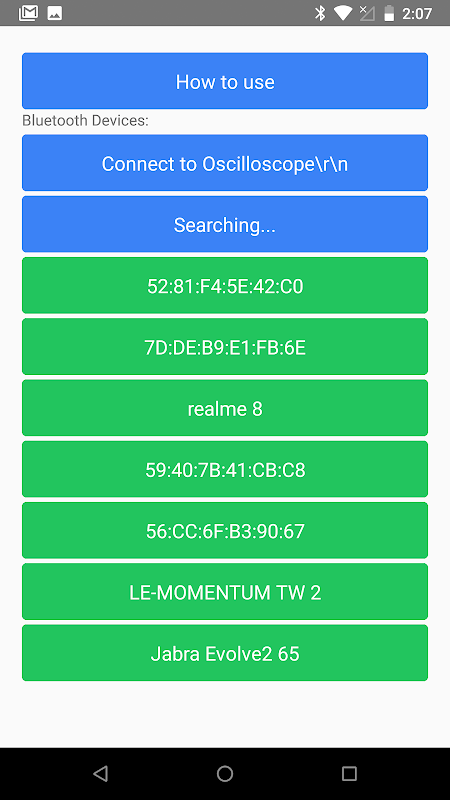

BTscope - Arduino oscilloscope

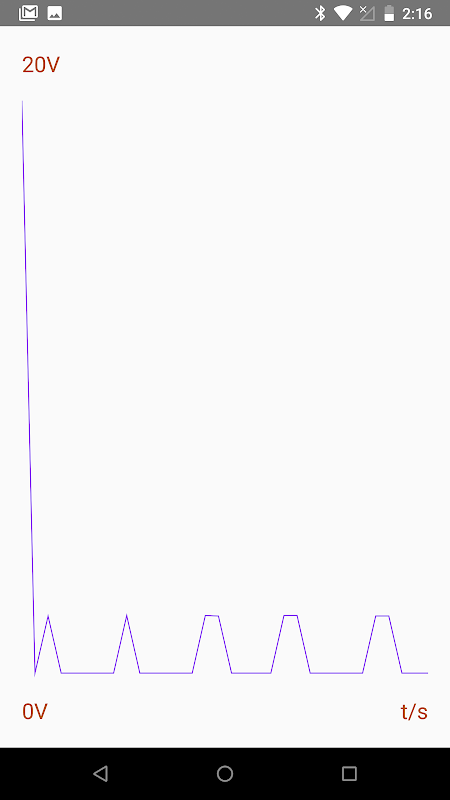

Gratis app voor het maken van een eenvoudige Bluetooth-oscilloscoop met Arduino en HC-05. Deze eenvoudige oscilloscoop kan bijvoorbeeld worden gebruikt in de auto-elektronica om sensoren en andere plaatsen te testen waar geen hoge snelheid nodig is.

oscilloscoop-app, oscilloscoop voor Android, Arduino-simulator, Arduino bluetooth

```cpp

// Arduino Nano-voorbeeld met en HC-05:

// Pin-out:

// VCC --> Vin

//TXD --> pin 10

// RXD --> pin 11

//GND ​​-->GND

#include "SoftwareSerial.h"

SoftwareSeriële BTSeriële(10, 11); // RX | TX

intwaarde = 0; // variabele om de leeswaarde op te slaan

int analogePin = A7; // potentiometerwisser (middelste aansluiting) aangesloten op analoge pin 3

ongeldige setup() {

BTSerial.begin(9600); // HC-05 standaardsnelheid in AT-opdrachtmodus

}

lege lus() {

statisch niet-ondertekend lang previousMillis = 0;

const niet-ondertekend lang interval = 30; // Stel het gewenste interval in milliseconden in

niet-ondertekende lange currentMillis = millis();

if (currentMillis - previousMillis >= interval) {

vorigeMillis = huidigeMillis;

// Uw code om gegevens via Bluetooth te lezen en te verzenden

val = analogRead(analogPin);

BTSerial.println(val);

}

// Je andere niet-blokkerende taken kunnen hier terecht

// ...

// Vermijd het gebruik van delay() om de lus responsief te houden

}
