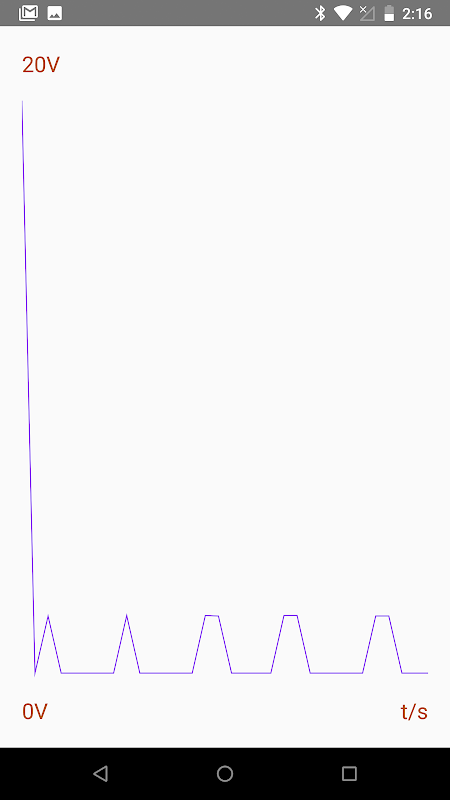

BTscope - Arduino oscilloscope

Arduino 및 HC-05를 사용하여 간단한 Bluetooth 오실로스코프를 만들기 위한 무료 앱입니다. 이 간단한 오실로스코프는 예를 들어 자동차 전자 장치에서 센서와 고속이 필요하지 않은 기타 장소를 테스트하는 데 사용할 수 있습니다.

오실로스코프 앱, 안드로이드용 오실로스코프, Arduino 시뮬레이터, Arduino 블루투스

``cpp

// HC-05를 사용한 Arduino Nano 예제:

// 핀아웃:

// VCC --> 빈

// TXD --> 핀 10

// RXD --> 핀 11

// GND --> GND

#include "SoftwareSerial.h"

SoftwareSerial BTSerial(10, 11); // RX | 텍사스

int 값 = 0; // 읽은 값을 저장할 변수

int 아날로그핀 = A7; // 아날로그 핀 3에 연결된 전위차계 와이퍼(중간 단자)

무효 설정() {

BTSerial.begin(9600); // AT 명령 모드에서 HC-05 기본 속도

}

무효 루프() {

정적 unsigned long PreviousMillis = 0;

const 부호 없는 긴 간격 = 30; // 원하는 간격을 밀리초 단위로 설정합니다.

부호 없는 긴 currentMillis = millis();

if (currentMillis - 이전Millis >= 간격) {

이전Millis = 현재Millis;

// 블루투스를 통해 데이터를 읽고 전송하는 코드

val = 아날로그읽기(analogPin);

BTSerial.println(val);

}

// 다른 비차단 작업이 여기에 들어갈 수 있습니다.

// ...

// 루프의 응답성을 유지하려면 지연()을 사용하지 마세요.

}
