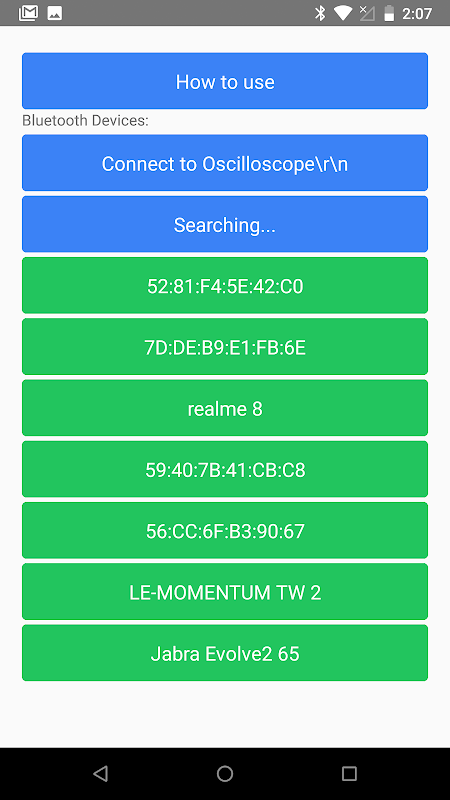

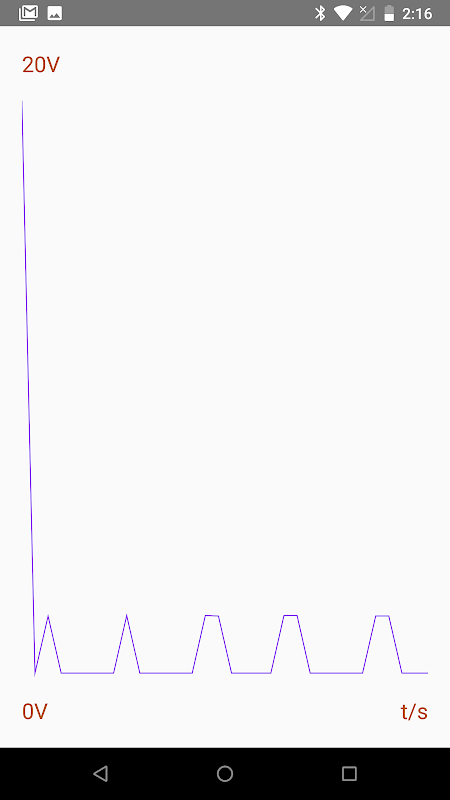

BTscope - Arduino oscilloscope

برنامه رایگان برای ساخت یک اسیلوسکوپ بلوتوث ساده با آردوینو و HC-05. این اسیلوسکوپ ساده را می توان به عنوان مثال در الکترونیک خودکار برای آزمایش سنسورها و سایر مکان هایی که به سرعت بالا نیازی نیست استفاده کرد.

برنامه اسیلوسکوپ، اسیلوسکوپ برای اندروید، شبیه ساز آردوینو، بلوتوث آردوینو

``` cpp

// نمونه آردوینو نانو با و HC-05:

// پینوت:

// VCC --> Vin

// TXD --> پین 10

// RXD --> پین 11

// GND --> GND

#include "SoftwareSerial.h"

SoftwareSerial BTSerial(10, 11); // RX | TX

int val = 0; // متغیر برای ذخیره مقدار خوانده شده

int analogPin = A7; // برف پاک کن پتانسیومتر (ترمینال میانی) متصل به پایه آنالوگ 3

void setup() {

BTSerial.begin(9600); // سرعت پیش فرض HC-05 در حالت فرمان AT

}

حلقه خالی() {

استاتیک بدون علامت طولانی قبلیMillis = 0;

const unsigned long interval = 30; // بازه مورد نظر خود را بر حسب میلی ثانیه تنظیم کنید

جریان طولانی بدون علامتMillis = millis();

if (currentMillis - previousMillis >= بازه زمانی) {

previousMillis = فعلیMillis;

// کد شما برای خواندن و ارسال داده ها از طریق بلوتوث

val = analogRead(analogPin);

BTSerial.println(val);

}

// سایر کارهای غیرمسدود شما می توانند به اینجا بروند

//...

// از استفاده از delay() برای پاسخگو نگه داشتن حلقه اجتناب کنید

}
